| Номер в госреестре | 79546-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-3, РГС-16, РГС-25, РГС-100 |
| Изготовитель | Акционерное общество "РОСПАН ИНТЕРНЕШЕНЛ" (АО "РОСПАН ИНТЕРНЕШЕНЛ"), Тюменская обл., Ямало-Ненецкий автономный округ, г. Новый Уренгой |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-3, РГС-16, РГС-25, РГС-100 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-3, РГС-16, РГС-25, РГС-100 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками.
Расположение резервуаров РГС-3, РГС-16 подземное.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-3 зав.№№ 2807-1, 2807-2, РГС-16 зав.№№ 1, 2, РГС-25 зав.№ 3098, РГС-100 зав.№ 1 расположены: Тюменская обл., Ямало-Ненецкий автономный округ, Пуровский район, микрорайон Коротчаево г. Новый Уренгой АО «РОСПАН ИНТЕРНЕШНЛ» цех приёма и налива СПБТ.

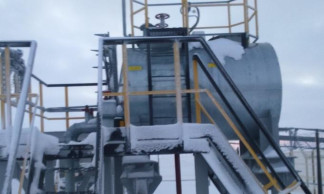

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-3, РГС-16, РГС-25, РГС-100 представлен на рисунке 1-4.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-3, РГС-16, РГС-25, РГС-100 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РГС-3 | РГС-16 | РГС-25 | РГС-100 | |
| Номинальная вместимость, м3 | 3 | 16 | 25 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | |||
Таблица 2 - Основные технические характеристики
| Средний срок службы, лет | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -60 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-3 | 2 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-16 | 2 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-100 | 1 шт. |
| Паспорт | - | 6 экз. |
осуществляется объёмным методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «Зонд» (регистрационный № 17906 -08);
- ареометр стеклянный АНТ-1 (регистрационный № 34711-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-3, РГС-16, РГС-25, РГС-100
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.20018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
