| Номер в госреестре | 79549-20 |
| Наименование СИ | Пикнометры напорные |
| Обозначение типа СИ | ПН |
| Изготовитель | Федеральное государственное унитарное предприятие "Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии" (ФГУП "СНИИМ"), г. Новосибирск |
| Год регистрации | 2020 |
| Срок свидетельства | 06.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пикнометры напорные ПН (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам и применяются в составе установок пикнометрических для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений плотности, реализуемого установками пикнометрическими.
Общий вид пикнометров показан на рисунках 1 и 2.
Конструктивно пикнометр выполнен в виде цельнометаллического сосуда с двумя запорными кранами конусного типа и аварийным клапаном сброса давления мембранного типа. Оси кранов пикнометра совпадают с осью корпуса пикнометра. Пикнометры выпускаются в двух исполнениях в зависимости от формы корпуса пикнометра:
- исполнение ПН-01 имеет цилиндрическую форму корпуса (Рисунок 1);
- исполнение ПН-02 имеет сферическую форму корпуса (Рисунок 2).
Исполнение ПН-02 имеет меньшую, чем у исполнения ПН-01 массу корпуса пикнометра при близком значении номинального внутреннего объема.
Краны пикнометров имеют патрубки для подключения к быстросъёмным соединениям трубопроводов пикнометрических установок а также для соединения двух пикнометров между собой.
Технические характеристики пикнометров приведены в таблице 2 - Основные технические характеристики.
Пломбирование пикнометров не предусмотрено.

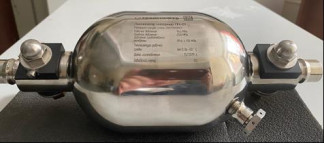

Рисунок 2 - Общий вид пикнометров ПН-02 сферической формы
Рисунок 1 - Общий вид пикнометров ПН -01 цилиндрической формы
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ПН-01 | ПН-02 | |
| Номинальный внутренний объем пикнометра, см3 | 1075 ± 5 | 1162 ± 5 |
| Пределы допускаемой абсолютной погрешности значения действительного внутреннего объема пикнометра при атмосферном давлении и температуре 25 оС, см3 | ±0,025 | |
| Коэффициент изменения внутреннего объема пикнометра при отличии температуры жидкости, от 25 оС, см3оС-1, не более | 0,1 | |
| Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3 МПа-1, не более | 0,1 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| ПН-01 | ПН-02 | |
| Наружный диаметр, мм | 118 | 142 |
| Толщина стенки, мм | 5,75 | 6 |
| Высота, мм | 319 | 302 |
| Номинальная масса незаполненного пикнометра, г | 4310±5 | 4030±5 |
| Материал корпуса пикнометров | Сталь 08Х17Н | [13М2Т |
| Наименование характеристики | Значение |
| ПН-01 ПН-02 | |
| Условия эксплуатации | |
| - рабочая среда | Нефть и нефтепродукты |
| - допускаемое рабочее давление жидкости при отборе пробы, не более, МПа | 6,3 |
| - температура жидкости при отборе пробы, °С | от 0 до + 50 |
| - температура окружающего воздуха при отборе пробы жидкости, °С | от минус 25 до + 50 |
| - относительная влажность при отборе пробы жидкости в пикнометры, %, без конденсации | до 100 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится в центральной части титульного листа руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность пикнометров напорных ПН
| Наименование | Обозначение | Количество |
| Пикнометр напорный ПН-01 | СНМК 414123.025.01.200.100 СБ | 2 шт. |
| Пикнометр напорный ПН -02 | СНМК 414123.025.01.200.100-01 СБ | 2 шт. |
| Муфта быстросъёмная | СНМК 414123.025.01.200.200 СБ | 1 шт. |
| Комплект запасных частей | - | 1 шт. |
| Пикнометры напорные ПН/ Руководство по эксплуатации | СНМК 414123.025.00.000.001 РЭ | 1 экз. |
| Пикнометры напорные ПН. Паспорт | СНМК 414123.025.00.000.001 ПС | 1 экз. |
| Пикнометры напорные ПН. Методика поверки | МП 2302-0132-2020 | 1 экз. |
осуществляется по документу МП 2302-0132-2020 «ГСИ. Пикнометры напорные ПН. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13.07.2020 г.
Основные средства поверки:
- компаратор массы CCE (регистрационный номер в Федеральном информационном фонде 33294-09) с НПВ не менее 6000 г и значением СКО не более 2 мг в диапазоне нагрузки от 4 кг до 6 кг;
- комплект гирь класса точности Е2 по ГОСТ OIML R 111-1-2009;
- жидкость-компаратор, с абсолютной погрешностью аттестованного значения плотности не более ± 110-5 кг/м3;
- рабочий эталон температуры 3 -го разряда по ГОСТ 8.558-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке пикнометра.
приведены в эксплуатационном документе.
| Зарегистрировано поверок | 17 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
