| Номер в госреестре | 79551-20 |
| Наименование СИ | Аттенюаторы оптические |
| Обозначение типа СИ | серии ТОПАЗ-5000 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 06.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аттенюаторы оптические серии ТОПАЗ-5000 (далее по тексту - аттенюаторы) предназначены для измерений ослабления оптического излучения в волоконно-оптических линиях связи.
Принцип действия оптического аттенюатора основан на изменении длины пути светового потока (оптического излучения) в поглощающей среде. Изменение свойств оптического тракта (поглощающей среды) аттенюатора достигается путем регулировки его встроенных оптико-механических устройств.
Аттенюаторы позволяют проводить установку вносимого ослабления оптического излучения заданной величины, с установленным шагом регулировки ослабления. Все настройки отображаются на цифровом индикаторе на передней панели прибора.
Конструктивно аттенюаторы выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и индикатор, на боковых панелях -оптические коннекторы и разъем USB.
Аттенюаторы выпускаются в различных модификациях, отличающихся их функциональным назначением для типа подключаемого оптического волокна. Для идентификации модификаций дополнительно к обозначению серии применяется следующие обозначения: ТОПАЗ-5000-1 - модификация для подключения к многомодовым оптическим волокнам; ТОПАЗ-5000-2 - модификация для подключения к одномодовым оптическим волокнам, ТОПАЗ -5000-3 - модификация для комбинированного подключения к одномодовым и многомодовым оптическим волокнам. Обозначение модификации приводится в руководстве по эксплуатации и наносится в виде наклейки на тыльной панели аттенюаторов.

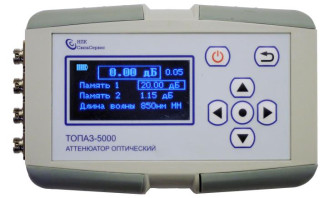

Внешний вид аттенюаторов и место нанесения знака утверждения типа показан на рисунке 1. Пломбирование корпуса аттенюаторов осуществляется в местах винтового соединения.
с оптическими портами Рисунок 1 - Внешний вид аттенюаторов
Аттенюаторы имеют специализированное программное обеспечение (ПО). Конструкция аттенюаторов исключает возможность несанкционированного влияния на ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТОПАЗ-5000 |
| Номер версии (идентификационный номер) ПО | не ниже V2.01 |
| Цифровой идентификатор ПО | отсутствует |
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики аттенюаторов
| Наименование характери стики | Значение | ||
| Модификации | ТОПАЗ-5000-1 для многомодового волокна | ТОПАЗ-5000-2 для одномодового волокна | ТОПАЗ-5000-3 для многомодового и одномодового волокна |
| Фиксированные длины волн, нм | 850, 1300 | 1310, 1550 | 850, 1300/1310, 1550 |
| Диапазон измерений ослабления оптического излучения, дБ | от 0 до 40 | от 0 до 80 | от 0 до 40/от 0 до 80 |
| Пределы допускаемой абсолютной погрешности измерений ослабления оптического излучения, дБ | 0,5+0,15А | 0,5+0,025 •А | 0,5+0,15 -А/0,5+0,025 •А |
| Собственные вносимые потери, дБ, не более | 2 | ||
| Дискретность установки ослабления оптического излучения, дБ | 0,05 | ||
| А - установленное значение ослабления оптического излучения, дБ | |||
Таблица 3 - Основные технические характеристики аттенюаторов
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 5 |
| Масса, кг, не более | 0,7 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | 90 х 160 х 35 |
| Условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
наносят на титульный лист руководство эксплуатации и на лицевую панель аттенюатора типографским или иным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Аттенюатор оптический серии ТОПАЗ -5000 | - | 1 |
| Руководство по эксплуатации | АВНФ.411918.040 РЭ | 1 |
осуществляется по документу Р 50.2.070-2009 «ГСИ. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки».
Основное средство поверки:
- рабочий эталон единиц средней мощности и ослабления оптического излучения по ГОСТ 8.585-2013.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации»
Р 50.2.070-2009 ГСИ. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки
АВНФ.411918.040 ТУ «Аттенюаторы оптические серии ТОПАЗ-5000. Технические условия»
