| Номер в госреестре | 79553-20 |
| Наименование СИ | Радиозонды аэрологические малогабаритные |
| Обозначение типа СИ | АК2 |
| Изготовитель | Общество с ограниченной ответственностью "Аэроприбор" (ООО "Аэроприбор"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 06.11.2025 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиозонды аэрологические малогабаритные АК2 предназначены для измерений температуры и относительной влажности окружающего воздуха.
Принцип действия заключается в измерении поступающих от первичных преобразователей температуры и влажности в радиоблок электрических сигналов (рисунок 1), в котором полученная информация преобразуется в радиотелеметрический сигнал несущей частоты, представляющий последовательность радиоимпульсов, следующих с частотой суперизации (поднесущая частота). Последовательность суперирующих импульсов является частотно-манипулированным сигналом. Частота следования суперирующих импульсов принимает два значения, отличающихся на величину девиации, и определяется последовательностью модулирующих видеоимпульсов, период следования которых пропорционален измеряемым величинам.
Радиозонд аэрологический малогабаритный АК2 является прибором одноразового действия, который поднимается в атмосферу на латексной оболочке, наполненной водородом или гелием.
Радиозонд аэрологический малогабаритный АК2 выпускается в двух модификациях АК2-01 и АК2-02, отличающихся применяемыми датчиками влажности.
В качестве датчика температуры в обеих модификациях используется терморезистор.
В качестве датчика влажности в модификации АК2-01 применяется датчик сорбционно-деформационного типа, в модификации АК2 -02 - датчик влажности емкостного типа.
Корпус радиозонда (рисунок 2) аэрологического малогабаритного АК2, в котором размещен радиоблок и источник электропитания, выполнен из пенополиуретана. Он защищает радиоблок и батарею от механических повреждений и обеспечивает необходимый тепловой режим во время работы (полета).

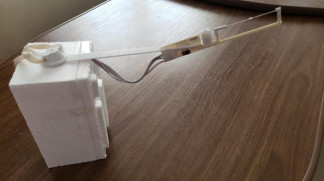

Общий вид радиозондов аэрологических малогабаритных АК2 представлен на рисунке 2.
Рисунок 2 - Общий вид радиозондов аэрологических малогабаритных АК2 Пломбирование радиозондов аэрологических малогабаритных АК2 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -95 до +55 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | +0,6 |
| Диапазон измерений относительной влажности, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % - в диапазоне температуры от -95 до -40 °С включ. - в диапазоне температуры св. -40 до +55 °С | не нормируется +5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды °С - относительная влажность, % | от -95 до +55 от 0 до 100 |
| Несущая частота излучения приемопередатчика радиоблока, МГц | 1680+8(10); 1782+8 |
| Частота следования суперирующих импульсов, кГц | от 775 до 825 |
| Плотность потока энергии излучения передатчика, Вт/м2, не менее | О ,5 |
| Чувствительность приемопередатчика, дБ | минус 60 |
| Габаритные размеры (ДхШ*В), мм, не более | 170x100x100 |
| Масса, кг, не более | 0,36 |
| Срок службы, ч, не менее | 30 |
наносится типографским способом на руководство по эксплуатации, титульный лист паспорта и этикетку с заводским номером на корпусе прибора согласно рисунку 2.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| Радиозонд аэрологический малогабаритный АК2 | АК2-01, АК2-02 | 1 шт. | Модификация по заказу |
| Датчик температуры | - | 1 шт. | - |
| Датчик влажности | - | 1 шт. | - |
| Держатель | - | 1 шт. | - |
| Шнур х.б. L=20 м | - | 1 шт. | - |
| Батарея | Алкалайн (тип АА) | 5 шт. | По заказу, количество батарей может быть изменено |
| Этикетка радиоблока | - | 1 экз. | - |
| Этикетка датчика температуры | - | 1 экз. | - |
| Этикетка датчика влажности | - | 1 экз. | - |
| Упаковочный лист | - | 1 экз. | - |
| Упаковка | - | 1 шт. | - |
| Руководство по эксплуатации | МНЖИ416123.004 РЭ | 1 экз. | По заказу на партию |
| Паспорт | МНЖИ416123.004 ПС | 1 экз. | - |
| Методика поверки | РТ-МП-7395-442-2020 | 1 экз. | По заказу на партию |
осуществляется по документу РТ -МП-7395-442-2020 «ГСИ. Радиозонды аэрологические малогабаритные АК2. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 июля 2020 г.
Основные средства поверки:
- гигрометр Rotronic, модификация HygroLog NT (регистрационный номер в Федеральном информационном фонде 64196-16);
- частотомер Ч3 -34А (регистрационный номер в Федеральном информационном фонде 3163-72);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
МНЖИ.416123.004 ТУ. Радиозонды аэрологические малогабаритные АК2. Технические условия
