| Номер в госреестре | 79561-20 |
| Наименование СИ | Системы измерений передачи данных |
| Обозначение типа СИ | PacketLogic/V |
| Изготовитель | Sandvine Corporation, Канада |
| Год регистрации | 2020 |
| Срок свидетельства | 06.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений передачи данных PacketLogic/V, далее СИПД, предназначены для измерений количества (объема) информации при передаче данных, с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Принцип действия СИПД основан на формировании учетных файлов (log-файлов) каждого сеанса передачи/приема данных с последующим учетом трафика по каждому IP адресу в CDR файле.
СИПД является виртуальной (функциональной) системой измерений передачи данных комплекса оборудования с измерительными функциями, реализованного на программноаппаратном комплексе PacketLogic/V в составе компонентов: PacketLogic Realtime Enforcement, PacketLogic Subscriber Manager, версий ПО 21, 22, производства Sandvine Corporation, Канада.
Оборудование предназначено для применения на сети связи общего пользования в качестве оборудования коммутации и маршрутизации пакетов информации, включая управление пользовательскими сессиями, а также функции подготовки данных для последующей тарификации.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

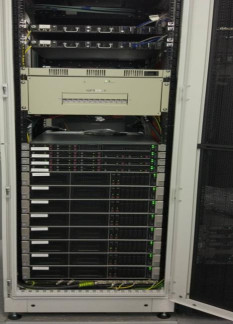

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа замком. Доступ к кассетному модулю и процессору можно получить только, открыв крышку статива с нарушением целостности пломб. Таким образом, данный тип конструкции оборудования исключает возможность бесконтрольной выемки кассет и доступа к процессору.
Программное обеспечение (ПО) встроенное, версий ПО 21, 22, управляет функционированием оборудования.
По уровню защиты ПО СИ - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименовании ПО | PLVM-PLOS-INT-V SPHERE-SMALL |
| Номер версии (идентификационный номер) ПО | 21, 22 |
| Цифровой идентификатор ПО | 9817e31fa4143 c0a7312ec5 aebc71 a26 |
ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.
Конструкция оборудования исключает возможность несанкционированного влияния на ПО (метрологически значимую часть ПО) и измерительную информацию.
Т аблица 2 - Метрологические и технические характеристики
| Характеристика | Значение |
| Пределы допускаемой абсолютной погрешности измерения количества (объемов) информации, принимаемой в IP соединении, в диапазоне от 10 байт до 100 Мбайт, байт | ±1 |
| Вероятность неправильного представления исходных данных для тарификации, не более | 0,0001 |
наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| СИПД в составе оборудования PacketLogic/V | - | 1 шт. |
| Руководство по эксплуатации | 5295-002-17801922-2020РЭ | 1 экз. |
| Методика поверки | 5295-002-17801922-2020МП | 1 экз. |
осуществляется по документу 5295-002-17801922-2020МП «ГСИ. Системы измерений передачи данных PacketLogic/V». Методика поверки», утвержденному ООО «НТЦ СОТСБИ»
10.07.2020 г.
Основное средство поверки:
Формирователь - измеритель соединений универсальный СИГМА, регистрационный номер в Федеральном информационном фонде № 61022 -15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621
Приказ Минкомсвязи РФ от 23.07.2015 № 277 «Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Техническая документация производителя
| Зарегистрировано поверок | 66 |
| Поверителей | 2 |
| Актуальность данных | 23.11.2024 |
