| Номер в госреестре | 79566-20 |
| Наименование СИ | Зонды влажности и температуры |
| Обозначение типа СИ | HMP |
| Изготовитель | Компания Vaisala Oyj, Финляндия |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонды влажности и температуры HMP (далее - зонды HMP) предназначены для измерений температуры и относительной влажности воздуха.
Принцип действия зондов влажности и температуры HMP основан на принципах действия датчика температуры и датчика относительной влажности воздуха.
В качестве датчика температуры в зондах используется платиновый термометр сопротивления, принцип действия которого основан на зависимости электрического сопротивления платины от температуры. В качестве датчика относительной влажности воздуха в зондах используется емкостной преобразователь, принцип действия которого основан на зависимости диэлектрической проницаемости диэлектрика от количества сорбированной влаги.
Зонды влажности и температуры HMP имеют три исполнения: зонд влажности и температуры HMP110, зонд влажности и температуры HMP115, зонд температуры TMP115.
Зонд HMP110 представляет из себя прочный зонд из нержавеющей стали предназначенный для измерений относительной влажности и температуры в жестких условиях. Подходит для измерений внутри камер, холодильников, и морозильников. Зонд HMP110 имеет модификацию HMP110T. Зонд HMP110T предназначен только для измерений температуры.
Зонд HMP115 представляет из себя универсальный пластиковый зонд предназначенный для измерений относительной влажности и температуры окружающей среды. Зонд HMP115 имеет модификацию HMP115T. Зонд HMP115T предназначен только для измерений температуры.
Зонд TMP115 представляет из себя зонд из нержавеющей стали предназначенный для измерений температуры в широком диапазоне в экстремальных условиях. Наконечник зонда выдерживает погружение в гликоль и жидкий азот.
Зонды могут поставляться самостоятельно или в комплекте с регистраторами RFL100, HMT120, HMT130.
Для передачи измеренных данных в зондах HMP используется интерфейс RS485.

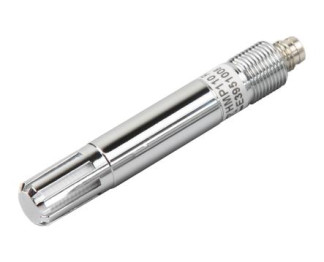

Общий вид зондов представлен на рисунке 1.
Общий вид регистраторов RFL100, HMT120, HMT130 представлен на рисунке 2.
Пломбирование зондов не предусмотрено.
Программное обеспечение (ПО) зондов HMP является встроенным.
Рисунок 1 - Общий вид зондов HMP
ПО зондов HMP предназначено для обработки измерительной информации, формирования цифрового сигнала и передачи его в линию связи или в регистраторы HMT120/HMT130, RFL100.
Уровень защиты ПО зондов HMP от непреднамеренных и преднамеренных изменений «низкий» согласно Р 50.2.077-2014.
Идентификационные данные ПО зондов HMP приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | Значения | Значения |
| Идентификационное наименование ПО | HMP110 | HMP115 | TMP115 |
| Номер версии (идентификационный номер) ПО, не ниже | 2.2.5 | 2.2.5 | 2.2.4 |
Таблица 2 - Метрологические характеристики зонда HMP110
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от - 40 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С - в диапазоне от -40 до 0 °С включ. | ±0,4 |
| - в диапазоне св. 0 до +40 °С включ. | ±0,2 |
| - в диапазоне св. +40 до +80°С | ±0,4 |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % - в диапазоне температур от -40 до 0 °С включ. -- в диапазоне от 0 до 90 % включ. | ±3,0 |
| -- в диапазоне св. 90 до 100 % | ±4,0 |
| - в диапазоне температур св. 0 до +40 °С включ. -- в диапазоне от 0 до 90 % включ., | ±1,5 |
| -- в диапазоне св. 90 до 100 % | ±2,5 |
| - в диапазоне температур св. +40 до +80 °С -- в диапазоне от 0 до 90 % включ., | ±3,0 |
| -- в диапазоне св. 90 до 100 % | ±4,0 |
| Таблица 3 - Метрологические характеристики зонда HMP110T | |
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от - 40 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С - в диапазоне от -40 до 0 °С включ. - в диапазоне св. 0 до +40 °С включ. - в диапазоне св. +40 до +80°С | ±0,4 ±0,2 ±0,4 |
Таблица 4 - Метрологические характеристики зонда HMP115
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от - 40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С - в диапазоне от -40 до 0 °С включ. | ±0,4 |
| - в диапазоне св. 0 до +40 °С включ. | ±0,2 |
| - в диапазоне св. +40 до +60°С | ±0,4 |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % - в диапазоне температур от -40 до 0 °С включ. -- в диапазоне от 0 до 90 % включ. | ±3,0 |
| -- в диапазоне св. 90 до 100 % | ±4,0 |
| - в диапазоне температур св. 0 до +40 °С включ. -- в диапазоне от 0 до 90 % включ. | ±1,5 |
| -- в диапазоне св. 90 до 100 % | ±2,5 |
| - в диапазоне температур св. +40 до +60 °С -- в диапазоне от 0 до 90 % включ. | ±3,0 |
| -- в диапазоне св. 90 до 100 % | ±4,0 |
Таблица 5 - Метрологические характеристики зонда HMP115 T
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от - 40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры | |
| воздуха, °С | |
| - в диапазоне от -40 до 0 °С включ. | ±0,4 |
| - в диапазоне св. 0 до +40 °С включ. | ±0,2 |
| - в диапазоне св. +40 до +60°С, | ±0,4 |
Таблица 6 - Метрологические характеристики зонда TMP115
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -196 до 90 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне от -196 до -90 °С включ. | ±2,5 |
| - в диапазоне св. -90 до -30 °С включ. | ±0,75 |
| - в диапазоне св. -30 до 0°С включ. | ±0,5 |
| - в диапазоне св. 0 до +50°С включ. | ±0,25 |
| - в диапазоне св. +50 до +90°С | ±0,75 |
Таблица 7 - Основные технические характеристики зондов
| Наименование характеристики | Значение | ||
| HMP110 HMP110T | HMP115 HMP115T | TMP115 | |
| Габаритные размеры (диаметр, длина), мм, не более | 12;78 | 14;79 | 4,76;50,8 |
| Масса, кг, не более | 0,017 | 0,009 | 0,015 |
| Интерфейс передачи данных | RS-485 | ||
| Параметры электрического питания: напряжение постоянного тока, В | от 5 до 28 | ||
| Условия эксплуатации: - диапазон рабочих температур, °С - диапазон рабочих влажностей, % | от -40 до +80 от 0 до 100 | от -40 до +60 от 0 до 100 | от -196 до 90 |
| Средний срок службы, лет | 10 | ||
| Средняя наработка на отказ, ч | 20000 | ||
Таблица 8 - Основные технические характеристики регистраторов
| Наименование характеристики | Значение | ||
| RFL100 | HMT120 | HMT130 | |
| Габаритные размеры (длина;ширина;высота), мм, не более | 31 ;62; 158 | 37;120;217 | |
| Масса, кг, не более | 0,254 | 0,270 | |
| Интерфейс передачи данных | USB | RS-485 | |
| Параметры электрического питания: напряжение постоянного тока, В | 3 | от 10 до 30 | от 10 до 35 |
| Продолжительность непрерывной работы в автономном режиме, мес., не менее | 18 | - | - |
| Условия эксплуатации: - диапазон рабочих температур, °С - диапазон рабочих влажностей, % | от -40 до +60 от 0 до 100 | ||
наносится типографским способом на титульный лист формуляра.
Таблица 4 - Комплектность зонда HMP
| Наименование | Обозначе ние | Количество | ||||
| HMP110 | HMP110T | HMP115 | HMP115T | TMP115 | ||
| Зонд влажности и температуры | HMP110 | 1 шт. | ||||
| Зонд температуры | HMP110T | 1 шт. | ||||
| Зонд влажности и температуры | HMP115 | 1 шт. | ||||
| Зонд температуры | HMP115T | 1 шт. | ||||
| Зонд температуры | TMP115 | 1 шт. | ||||
| Регистратор | RFL100 | по заказу | по заказу | по заказу | по заказу | по заказу |
| Регистратор | HMT120 | по заказу | по заказу | - | - | - |
| Регистратор | HMT130 | по заказу | по заказу | - | - | - |
| Формуляр | 1 экз. | |||||
| Методика поверки | МП 25400062-2020 | 1 экз. | ||||
осуществляется по документу МП 2540-0062-2020 «ГСИ. Зонды влажности и температуры HMP. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 9 апреля 2020 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19916 -00;
- гигрометр Rotronic модификации HygroLog NT, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 64196-16;
- измеритель температуры многоканальный прецизионный МИТ 8.15, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19736-11;
- генератор влажного воздуха HygroGen модификации HygroGen2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32405-11;
- термостат жидкостный 7000 модификации 7012, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 40415 -09;
- термостат жидкостный 814, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 18211-99;
- азот жидкий по ГОСТ 9293-74, диапазон температуры от -219 до -196 °С, нестабильность температуры за время измерения не более 0,003 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
Техническая документация компании Vaisala Oyj, Финляндия
| Зарегистрировано поверок | 94 |
| Поверителей | 5 |
