| Номер в госреестре | 79567-20 |
| Наименование СИ | Системы измерения массы нефтепродуктов в резервуарах |
| Обозначение типа СИ | Windbell |
| Изготовитель | Zhengzhou Windbell Measurement and Control Technology Co., Ltd., Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения массы нефтепродуктов в резервуарах Windbell (далее - системы) предназначены для измерения уровня нефтепродуктов, уровня подтоварной воды, температуры, плотности и количества запасов нефтепродуктов, расчета их объема и массы в резервуаре в реальном времени, сборе и обработке информации о хранении, тревогах, утечках и мониторинга данных в реальном времени, связанных с работой резервуара, а также для автоматического составления статистических отчетов.
Системы измерения массы нефтепродуктов в резервуарах Windbell состоят из магнитострикционного зонда серии WB-SP и интеллектуального контроллера серии WB-SS160PLUS, для предназначенного для преобразования поступающих цифровых сигналов по протоколу Windbell и связи RS485, RS232.
Магнитострикционный зонд серии WB-SP состоит из электронного блока, датчиков температуры, защитной стальной трубы, магнитострикционного стержня и трех поплавков с магнитами. Поплавок для измерения уровня подтоварной воды перемещается вдоль защитной стальной трубы магнитострикционного зонда отдельно. Поплавок для измерения уровня нефтепродуктов находится внутри поплавка плотности. В зависимости от плотности нефтепродукта поплавок для измерения плотности вертикально перемещается вдоль защитной трубы магнитострикционного зонда, а также конвертирует изменения значения плотности нефтепродукта в линейное изменение перемещения.
Интеллектуальный контроллер серии WB-SS160PLUS позволяет подключать до 12 магнитострикционных зондов. Интеллектуальный контроллер серии WB-SS160PLUS оснащен графическим сенсорным цветовым экраном, на который выводится графическая визуализация остаточного объема нефтепродуктов, объема подтоварной воды, массы нефтепродуктов, массы подтоварной воды и газового пространства, уровня нефтепродукта, уровня подтоварной воды, плотности и температуры для каждого резервуара, на котором установлены системы.
Системы автоматически формируют отчеты по всем контролируемым параметрам и позволяют выводить и печатать текущие отчеты при помощи опционного встроенного или дополнительного внешнего принтера.
Для предотвращения возможности внесения изменений в программное обеспечение систем материнская плата и защитная крышка интеллектуального контроллера серии WB-SS160PLUS пломбируется.
Общий вид магнитострикционного зонда серии WB-SP представлен на рисунке 1.
Рисунок 1 - Общий вид магнитострикционного зонда серии WB-SP

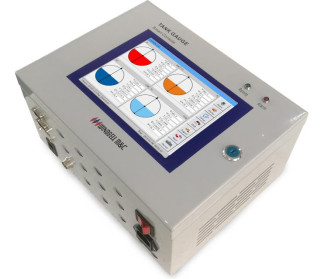

Общий вид интеллектуального контроллера серии WB-SS160PLUS представлен на рисунке 2.
Рисунок 2 - Схема пломбировки интеллектуального контроллера серии WB-SS160PLUS
Программное обеспечение (ПО) систем является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение систем предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
В программном обеспечении не выделена метрологически значимая часть. Таким образом оно целиком считается метрологически значимым.
Программное обеспечение систем не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Идентификационные данные программного обеспечения Систем измерения массы нефтепродуктов в резервуарах Windbell приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | SS160Plus | SP300 |
| Номер версии | X.0Y где (X=0...9, Y=A....Z) (X=0...9, Y=A....Z) | 9) °- If * * е д г |
| Цифровой идентификатор ПО | * | * |
| Алгоритм вычисления контрольной суммы исполняемого кода | * | * |
| *Примечание: данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
Основные метрологические характеристики систем приведены в таблице 2.
Таблица 2 - Метрологические характеристики уровнемеров
| Наименование характеристики | Значение характеристики |
| Диапазон измерений уровня подтоварной воды, мм | от 15 до 3600 |
| Диапазон измерений уровня нефтепродукта, мм | от 97,7 до 3600 |
| Пределы допускаемой абсолютной погрешности измерений уровня нефтепродукта, мм | ± 1,0 |
| Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм | ± 1,5 |
| Цена деления при определении уровня жидкости, мм | 0,1 |
| Диапазон измерений плотности жидкости, кг/м3* - для бензина - для дизеля | от 700 до 780 от 800 до 890 |
| Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 | ± 1 |
| Цена деления при определении плотности жидкости, кг/м3 | 0,1 |
| Диапазон измерений температуры, °С | от - 40 до + 60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ± 0,2 |
| Цена деления при определении температуры, °С | 0,1 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов косвенным методом статических измерений, %* - 200 т и более - до 200 т | ±0,50 ±0,65 |
| Пределы допускаемой погрешности вычислительного компонента,% | ±0,05 |
| * - в зависимости от поплавка ** - при уровне продукта, измеряемого при хранении для расчета массы, не менее 500 мм. | |
При дозе приема/отпуска продукта, при проведении учетных операций, не менее 6 00 мм.
Основные технические характеристики систем приведены в таблице 3.
Таблица 3 - Технические характеристики уровнемеров
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С - относительная влажность, %, не более | от - 40 до + 60 99 |
| Масса, кг, не более: | |
| - зонд | 5,0 |
| - контроллер | 7,5 |
| Габаритные размеры, мм, не более: - зонд (длина х ширина х высота) | 3950 х 100 х 100 |
| - контроллер (длина х ширина х высота) | 300 х 230 х 145 |
| Маркировка взрывозащиты | 0Ex ia IIA T4 Ga Х |
| Входное напряжение зонда^С), В | 12 |
| Входное напряжение контроллера (AC), В | от 187 до 242 |
| Входная мощность зонда, Вт, не более | 1,8 |
| Выходная мощность контроллера, Вт | 45 |
| Срок службы, не менее, лет | 20 |
наносится в центр титульного листа паспорта и руководства по эксплуатации типографским способом.
Комплектность систем приведена в таблице 4.
Таблица 4 - Комплектность уровнемеров
| Наименование | Обозначение | Количество |
| Интеллектуальный контроллер | WB-SS160PLUS (серийный выпуск) | 1 шт. |
| Магнитострикционный зонд | WB-SP (серийный выпуск) | от 1 до 12 шт. в зависимости от заказа |
| Паспорт на Систему измерения массы нефтепродуктов в резервуарах Windbell | ПС Windbell | 1 экз. |
| Руководство по эксплуатации | РЭ Windbell | 1 экз. |
| Методика поверки | МП 1074-7-2019 | 1 экз. |
осуществляется по документу МП 1074-7-2019 «Системы измерения массы нефтепродуктов в резервуарах Windbell. Методика поверки», утвержденному ФГУП «ВНИИР» 27.12.2019 г. Основные средства поверки:
- рабочий эталон единицы уровня жидкости 1 -го разряда по ГОСТ 8.477-82 в диапазоне значений от 0,015 до 3,6 м с пределами допускаемой абсолютной погрешности измерений уровня ±0,4 мм;
- рулетка измерительная металлическая 2 класса точности Р30У2К с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рабочий эталон единицы температуры 3 разряда по ГОСТ 8.558-2009 в диапазоне значений от минус 40 до плюс +60 °С;
- рабочий эталон единицы плотности 1 -го разряда по ГОСТ 8.024-2002 (автоматический или лабораторный плотномер, далее - эталон). Диапазон измерений от 690 до 900 кг/м3, пределы допускаемой абсолютной погрешности не более 0,1 кг/м3;
- плотномер ПЛОТ-3Б-1Р (ПЛОТ-3Б-1П) с пределами допускаемой абсолютной погрешности измерений плотности ±0,3 кг/м3 (регистрационный номер 20270-12);
- поверочные жидкости, в диапазонах плотности: 1) от 700 до 780 кг/м3 2) от 810 до 890 кг/м3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке Систем измерения массы нефтепродуктов в резервуарах Windbell.
приведены в документе «ГСИ. Методика измерений массы нефтепродуктов в резервуарах косвенным методом статических измерений с применением системы измерений массы нефтепродуктов в резервуарах Windbell», Свидетельство об аттестации методики (метода) измерений № 01.00257-2013/8007-20.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
