Рефлектометры "TESA - 2000", 79568-20

Рефлектометры «TESA - 2000» (далее по тексту - рефлектометр) предназначены для измерения интегрального коэффициента полного диффузного отражения непрозрачных материалов и покрытий без исключения зеркальной составляющей излучения модели черного тела при температуре 340 К в диапазоне длин волн от 3 до 20 мкм.
Карточка СИ
Номер в госреестре 79568-20
Наименование СИ Рефлектометры
Обозначение типа СИ "TESA - 2000"
Изготовитель "AZ Technology Inc.", США
Год регистрации 2020
Срок свидетельства 20.11.2030
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Рефлектометры «TESA - 2000» (далее по тексту - рефлектометр) предназначены для измерения интегрального коэффициента полного диффузного отражения непрозрачных материалов и покрытий без исключения зеркальной составляющей излучения модели черного тела при температуре 340 К в диапазоне длин волн от 3 до 20 мкм.

Описание

Принцип действия рефлектометров основан на измерении излучения, падающего на исследуемый образец и отраженного поверхностью исследуемого образца. Излучение, отраженное от исследуемого образца, собирается зеркальным эллипсоидом и направляется на приемник излучения. При этом облучение исследуемой поверхности осуществляется источником теплового излучения с излучательной способностью, близкой к излучательной способности черного тела при температуре 340 К. Угол падения излучения на исследуемый образец составляет 12° к его нормали.

Рефлектометры состоят из трех главных компонентов: измерительной ячейки, блока управления/отображения и сетевого адаптера.

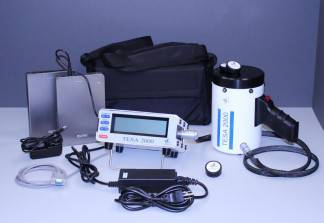

Общий вид рефлектометров представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Место

Место маркировки

пломбирования

Место нанесения знака поверки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Рефлектометры функционируют под управлением специального программного обеспечения (далее по тексту - ПО), установленного в энергонезависимой памяти прибора. Управление измерениями осуществляется посредством ЖК-дисплея расположенного на блоке управления/отображения. Результаты измерений так же выводятся на ЖК-дисплей.

Конструкция рефлектометра исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений интегрального коэффициента диффузного отражения без исключения зеркальной составляющей образцов материалов и покрытий при облучении их излучением модели черного тела при температуре 340 К, абс. ед.

от 0,10 до 0,95

Воспроизводимость измерений интегрального коэффициента диффузного отражения без исключения зеркальной составляющей образцов материалов и покрытий при облучении их излучением модели черного тела при температуре 340 К, абс. ед.

±0,01

Пределы допускаемой абсолютной погрешности измерений интегрального коэффициента диффузного отражения без исключения зеркальной составляющей образцов материалов и покрытий при облучении их излучением модели черного тела при температуре 340 К, абс. ед.

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Спектральный диапазон измерений диффузного отражения без исключения зеркальной составляющей образцов материалов и покрытий при облучении их излучением модели черного тела при температуре 340 К, мкм

от 3 до 20

Диапазон показаний коэффициента поглощения солнечного излучения, мкм

от 0,25 до 2,50

Диапазон показаний коэффициента поглощения солнечного излучения, абс. ед.

от 0 до 1

Угол падения излучения на поверхность образца, °

12

Минимальный диаметр измеряемого образца, мм, не менее

10

Габаритные размеры, см, не более

-    измерительная головка

-    блок управления/отображения

0 12,7x17,0 19,0x14,0x7,6

Масса, кг, не более

-    измерительная ячейка

-    блок управления/отображения

2,3

1,8

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

220±22 от 47 до 53

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +35 от 20 до 80 от 95 до 104

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус прибора методом наклеивания.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измерительная ячейка

-

1 шт.

Блок управления/отображения

-

1 шт.

Соединительный кабель

-

1 шт.

Сетевой адаптер

-

1 шт.

Контейнер для транспортировки

-

1 шт.

Опорные меры

-

2 шт.

Аккумулятор*

-

2 шт.

Зарядное устройство*

-

1 шт.

Сумка для переноски *

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 017.M4-20

1 экз.

Свидетельство о первичной поверке

-

1 экз.

* Поставляется по требованию Заказчика

Поверка

осуществляется по документу МП 017.M4-20 «ГСИ. Рефлектометры «TESA - 2000». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 18 марта 2020 г.

Основные средства поверки:

Государственный рабочий эталон единицы интегрального коэффициента диффузного отражения в диапазоне значений от 0,10 до 0,97 в диапазоне длин волн от 3 до 20 мкм по Приказу Росстандарта от 27.11.2018 г. № 2517.

Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.

Знак поверки наносится на корпус рефлектометра (место нанесения указано на рисунке 2).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к рефлектометрам «TESA - 2000»

Приказ Росстандарта от 27.11.2018 г. № 2517 Государственная поверочная схема для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм

Техническая документация Фирмы «AZ Technology, Inc.», США

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 05.12.2024
