Измерители выходных параметров выпрямителей "ГИТ ИВП-01", 79569-20

Измерители выходных параметров выпрямителей «ГИТ ИВП-01» (далее - измерители) предназначены для измерений силы постоянного тока через внешний шунт и напряжения постоянного тока.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	79569-20
Наименование СИ	Измерители выходных параметров выпрямителей
Обозначение типа СИ	"ГИТ ИВП-01"
Изготовитель	Общество с ограниченной ответственностью Научно-технический центр "Магистр-С" (ООО НТЦ "Магистр-С"), г. Саратов
Год регистрации	2020
Срок свидетельства	20.11.2025
МПИ (интервал между поверками)	4 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия измерителей основан на преобразовании входных электрических сигналов в цифровой код с помощью аналого-цифровых преобразователей (далее - АЦП), математической обработке результатов измерений и последующем отображении результатов на дисплее.

Измерения значений силы постоянного тока производятся внешним шунтом. Измерители позволяют подключить к каналу измерения силы постоянного тока шунты с номинальными значениями силы постоянного тока: 1; 1,5; 2; 2,5; 4; 5; 6; 10; 15; 20; 25; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000; 1500; 2000; 2500; 3000; 4000; 5000; 6000; 7500; 10000 А. Измерения значений напряжения постоянного тока производятся путем непосредственного подключения цепи к соответствующим клеммам измерителя.

Измерители выполнены в металлическом корпусе. Внутри корпуса установлены две печатные платы: плата АЦП и плата контроллера. На плате АЦП расположены два измерительных канала напряжения, два канала дискретных выходных сигналов и один канал входного дискретного сигнала. Для отображения информации измерители снабжены цветным дисплеем. Ввод уставок, калибровочных коэффициентов и управление осуществляется с помощью клавиатуры, расположенной на лицевой панели измерителя. Измерители также оснащены звуковым сигнализатором.

Измерители предназначены для использования в системах контроля, регулирования и управления технологическими процессами, использующих источники постоянного или знакопеременного тока.

Измерители предназначены для работы в составе источников тока «ГИТ», выпускаемых ООО НТЦ «Магистр-С». Допускается работа измерителей совместно с другими типами источников тока, при этом контрольно-управляющие функции измерителей будут недоступны.

Измерители имеют гальваническую развязку по цепи питания, по входным и выходным цепям.

Измерители имеют канал обмена информацией по интерфейсу RS-485, который позволяет считывать информацию с измерителя и осуществлять управление им.

На маркировочную табличку измерителей наносится следующая информация: наименование типа, шифр технических условий, заводской номер, наименование изготовителя, год и месяц изготовления, знак утверждения типа.

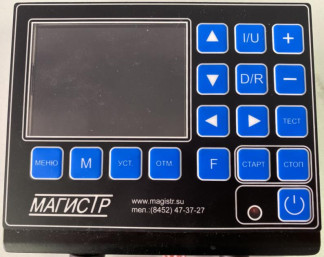

Общий вид измерителей с указанием мест нанесения знака поверки и пломбирования от несанкционированного доступа представлен на рисунке 1.

Рисунок 1 - Общий вид измерителей с указанием мест нанесения знака поверки и пломбирования от несанкционированного доступа

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) измерителей записано в память микроконтроллера и является метрологически значимым. Микроконтроллер обеспечивает управление АТ ЦП, обработку результатов измерений, вывод значений на дисплей, обмен информацией по интерфейсу RS-485. Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО измерителей приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	PM 1.0.hex
Номер версии (идентификационный номер ПО), не ниже	1.0
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Номинальные значения напряжения постоянного тока внешнего шунта, подключенного к каналу измерения силы тока, мВ	50; 60; 75; 100; 150
Диапазоны измерений напряжения постоянного тока на внешнем шунте, подключенном к каналу измерения силы тока, мВ	от -50 до +50 от -60 до +60 от -75 до +75 от -100 до +100 от -150 до +150
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока на внешнем шунте, подключенном к каналу измерения силы тока, мВ	±0,5
Диапазон измерений напряжения постоянного тока по каналу измерения напряжения, В	от -200 до +200
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналу измерения напряжения, В: - в диапазоне измерений от -50 до +50 В включ. - в диапазонах измерений от -200 до -50 В не включ. и св. +50 до +200 В включ.	±0,15 ±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Потребляемая мощность, ВА, не более	10
Напряжение питания постоянного тока, В	от 10 до 14
Габаритные размеры (длинахширинахглубина), мм, не более	120x115x63,5
Масса, кг, не более	0,8
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающей среды +25 °С (без конденсации влаги), %, не более	от -10 до +45 90
Средняя наработка на отказ, ч	25000
Средний срок службы, лет	8

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителя.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель выходных параметров выпрямителей «ГИТ ИВП-01»	-	1 шт.
Соединитель Weipu SP1310/P4IIN	-	1 шт.
Методика поверки	34181869.411181.002 МП	1 экз.
Руководство по эксплуатации	34181869.411181.002 РЭ	1 экз.

Поверка

осуществляется по документу 34181869.411181.002 МП «Измерители выходных параметров выпрямителей «ГИТ ИВП-01». Методика поверки», утверждённому ООО «ИЦРМ» 15.05.2020 г.

Основное средство поверки:

-калибратор универсальный H4-6 (регистрационный номер в Федеральном информационном фонде 16690-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус измерителя, как показано на рисунке 1, и на свидетельство о поверке и (или) в паспорт (в составе руководства по эксплуатации).
