| Номер в госреестре | 79570-20 |
| Наименование СИ | Анализаторы спектра оптические |
| Обозначение типа СИ | MS9740B |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра оптические MS9740B (далее по тексту - анализаторы) предназначены для измерений длины волны и уровня средней мощности оптического излучения, а также проведения анализа оптического спектра в волоконно-оптических системах передачи информации, в том числе со спектральным уплотнением каналов (WDM-системах).
Принцип действия анализаторов основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов ВОСП с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.
Анализаторы представляют собой оптический прибор в прямоугольном корпусе настольно-переносного типа.
Анализаторы могут иметь дополнительную опцию 009 (MS9740B-009), позволяющую использовать многомодовое оптическое волокно 62,5/125 мкм. Анализаторы с опцией 009 отличаются от анализаторов без данной опции метрологическими характеристиками -спектральным разрешением, погрешностью измерений длины волны и уровня средней мощности оптического излучения.
На передней панели анализаторов располагаются экран для отображения результатов измерений, кнопки управления, разъем оптического приемника, а также опционально разъем встроенного источника оптического излучения (для проведения самокалибровки по длине волны).
Управление работой анализаторов, отображение и хранение информации по измеряемым параметрам осуществляется с помощью встроенного компьютера.

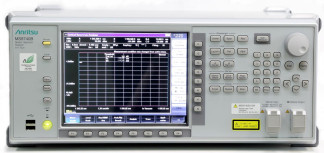

Общий вид анализаторов, схема пломбировки от несанкционированного доступа, обозначения места нанесения маркировок и знака поверки представлены на рисунках 1 и 2.
Программное обеспечение (далее по тексту - ПО), входящее в состав анализаторов, служит для выполнения функций определения параметров оптического сигнала, сохранения и отображения на экране прибора информации в удобном для оператора виде. Результаты измерений могут быть сохранены во встроенной памяти (до 10000 спектрограмм) или в USB флэш-памяти.
Метрологически значимая часть ПО системы представляет программный продукт «MS9740B». Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Метрологически значимая часть ПО располагается в аппаратной части анализаторов. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщении о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений, функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части анализаторов исключен конструктивно. Замена версии ПО с целью расширения сервисных возможностей анализаторов может производиться только в аккредитованных сервис-центрах изготовителя.
ПО защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MX974B0 vxxx E |
| Номер версии (идентификационный номер) ПО | не ниже 1.00.02 |
Таблица 2 - Метрологические характеристики анализаторов спектра оптических MS9740B
| Наименование характеристики | Значение | |
| MS9740B | MS9740B-009 | |
| Диапазон измерений длины волны, нм | от 600 до 1700 | |
| Пределы допускаемой абсолютной погрешности | ||
| измерений длины волны, нм: | ||
| - в диапазоне длин волн от 1520 до 1620 нм с | ||
| разрешением от 0,03 до 0,2 нм1) | ±0,02 | - |
| - в диапазоне длин волн от 1520 до 1620 нм с | ||
| разрешением от 0,5 до 1,0 нм1) | ±0,1 | - |
| - в диапазоне длин волн от 600 до 1520 нм2) | ±0,3 | - |
| - в диапазоне длин волн от 1520 до 1570 нм2) | ±0,2 | - |
| - в диапазоне длин волн от 1570 до 1700 нм2) | ±0,3 | - |
| - в диапазоне длин волн от 1530 до 1570 нм с | ||
| разрешением от 0,07 до 0,2 нм1) | - | ±0,05 |
| - в диапазоне длин волн от 1530 до 1570 нм с | - | |
| разрешением от 0,5 до 1,0 нм1) | ±0,1 | |
| - в диапазоне длин волн от 600 до 1700 нм3) | - | ±0,3 |
| Разрешение по шкале длин волн, нм: | ||
| - в диапазоне длин волн от 1260 до 1700 нм1) | 0,03 | 0,07 |
| - в диапазоне длин волн от 600 до 1260 нм1) | 0,04 | 0,08 |
| Пределы допускаемой относительной погрешности | ||
| измерений уровня средней мощности оптического | ||
| излучения (в диапазоне температур окружающей среды | ±0,4 | ±0,6 |
| от 18 до 28 °С, на длинах волн 1310 и 1550 нм, при уровне | ||
| входной мощности минус 10дБм4)), дБ | ||
| 1) После выполнения калибровки с помощью внутреннего эталонного источника | ||
| 2) После выполнения калибровки с помощью внешнего источника - лазера с одиночной | ||
| продольной модой (DFB-LD) | ||
| 3) После выполнения калибровки с помощью внешнего источника - DFB-LD (ОМ или ММ | ||
| (50/125 мкм или 62,5 /125мкм)) | ||
| 4) дБм - уровень мощности в дБ относительно 1 мВт. | ||
Таблица 3 - Основные технические характеристики анализаторов спектра оптических MS9740B
| Наименование характеристики | Значение | |
| MS9740B | MS9740B-009 | |
| Тип используемого волокна | 9/125 мкм | 9/125 мкм |
| одномодовое | одномодовое | |
| волокно; | волокно; | |
| 50/125 мкм | 50/125 мкм, | |
| многомодовое | 62,5/125 мкм | |
| волокно | многомодовое | |
| волокно | ||
| Диапазон измеряемых значений длины волны, нм | от 600 до 1750 | |
| Продолжение таблицы 3 | ||
| Наименование характеристики | Значение | |
| Диапазон измеряемых значений уровня средней мощности оптического излучения, дБм (при измерении | ||
| в диапазоне температур от 5 до 30 °С) - в диапазоне длин волн от 600 до 999 нм | от -65 до +10 | |
| - в диапазоне длин волн от 1000 до 1249 нм | от -85 до +10 | |
| - в диапазоне длин волн от 1250 до 1599 нм | от -90 до +10 | |
| - в диапазоне длин волн от 1600 до 1649 нм | от -85 до +10 | |
| - в диапазоне длин волн от 1650 до 1699 нм | от -65 до +10 | |
| - в диапазоне длин волн от 1700 до 1750 нм | от -55 до +10 | |
| Разрешение при измерении мощности, дБ | от 0,01 до 1,00 | |
| Электропитание осуществляется от сети переменного | ||
| тока через блок питания: напряжением, В | 220±20 | |
| напряжением, В | 110±10 | |
| частотой, Гц | 55±5 | |
| Габаритные размеры (ШхГ*В), мм, не более | 426x350x177 | |
| Масса, кг, не более | 15 | |
| Условия эксплуатации: | от +5 до +45 | |
| - температура окружающей среды, °С -относительная влажность воздуха | (без | |
| конденсата), %, не более: | 95 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса анализатора.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор спектра оптический MS9740B* | - | 1 шт. |
| Сетевой шнур | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| *Модификация указывается при заказе | ||
осуществляется по документу Р 50.2.069-2009 «Государственная система обеспечения единства измерений. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
Рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации в диапазоне значений от 400 до 3400 нм по «Государственной поверочной схеме для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862;
Рабочий эталон единицы средней мощности непрерывного и импульсного оптического излучения в диапазоне от 10-6 до 1 Вт на длинах волн от 500 до 1700 нм по по «Г осударственной поверочной схеме для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заднюю панель анализатора в соответствии с рисунками 1, 2.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862
Техническая документация фирмы «Anritsu Corporation», Япония
