| Номер в госреестре | 79571-20 |
| Наименование СИ | Дозаторы механические объемные |
| Обозначение типа СИ | Disp-X |
| Изготовитель | "METTLER TOLEDO RAININ, LLC", США |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы механические объемные Disp-X (далее - дозаторы) предназначены для измерений объема водных растворов неорганических и органических веществ при дозировании и приготовлении стандартных растворов.
Принцип действия дозаторов основан на создании в цилиндрической камере попеременно разрежения или избыточного давления за счет перемещения поршня. В результате чего жидкость всасывается в дозатор и сливается из него. Номинальный объем дозирования задается регулятором объема дозы, устанавливающим ход поршня, и отображается на цифровой шкале, встроенной в корпус. Дозаторы снабжены комплектом адаптеров, позволяющим использовать бутыли с разным диаметром горловины.
Дозаторы выпускаются четырёх моделей Disp-X DX-5, Disp-X DX-10, Disp-X DX-25, Disp-X DX-50, которые отличаются метрологическими характеристиками.

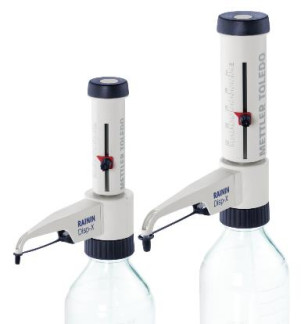

Общий вид дозаторов приведен на рисунке 1. Пломбировка дозаторов не предусмотрена.
отсутствует.
| Таблица 1 - | Метрологические характеристики | ||||
| Наименован ие модели | Диапазон объема дозирова-ния, мл | Дискретность установки объема, мл | Номинальные значения дозируемого объема, мл | Пределы допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального, % | Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы, % |
| Disp-X DX-5 | от 0,5 до 5 | 0,1 | 0,5 | ±2,5 | 1,0 |
| 2,5 | ±1,0 | 1,0 | |||
| 5 | ±0,5 | 0,5 | |||
| Disp-X DX-10 | от 1 до 10 | 0,2 | 1 | ±2,5 | 1,0 |
| 5 | ±1,0 | 1,0 | |||
| 10 | ±0,5 | 0,5 | |||
| Disp-X DX-25 | от 2,5 до 25 | 0,5 | 2,5 | ±2,5 | 1,0 |
| 12,5 | ±1,0 | 1,0 | |||
| 25 | ±0,5 | 0,5 | |||
| Disp-X DX-50 | от 5 до 50 | 1,0 | 5 | ±2,5 | 1,0 |
| 25 | ±1,0 | 1,0 | |||
| 50 | ±0,5 | 0,5 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| -длина | 150 |
| -ширина | 150 |
| -высота | 300 |
| Масса, кг, не более | 0,53 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от 15 до 25 |
| -относительная влажность, % | от 20 до 80 |
| -атмосферное давление, кПа | от 84 до 106 |
| Время средней наработки на отказ, ч | 10000 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозатор механический объемный | Disp-X | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 39-241-2020 | 1 экз. |
осуществляется по документу МП 39-241-2020 «ГСИ. Дозаторы механические объемные Disp-X. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева» 14 мая 2020 г.
Основные средства поверки:
- весы неавтоматического действия с действительной ценой деления не более 0,01 мг и пределами допускаемой относительной погрешности ±0,01% и ±0,1% в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07 февраля 2018 г. № 256: в части эталонов и средств измерений, заимствованных из других поверочных схем;
- термометр ртутный стеклянный лабораторный ТЛ-4, диапазон измерения от 0 °С до 55 °С, цена деления шкалы 0,1 °С, абс. погрешность ±0,2 °С (регистрационный номер в Федеральном информационном фонде 303 -91);
- барометр-анероид метеорологический с диапазоном измерения давления от 80 до 106 кПа и абсолютной погрешностью ±0,2 кПа (регистрационный номер в Федеральном информационном фонде 5738-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» Техническая документация фирмы «METTLER TOLEDO RAININ, LLC», США
| Зарегистрировано поверок | 34 |
| Поверителей | 7 |
| Актуальность данных | 16.09.2024 |
