| Номер в госреестре | 79574-20 |
| Наименование СИ | Контрольно-проверочная аппаратура системы пеленга |
| Обозначение типа СИ | КПА СП ЦДКТ.464534.001 |
| Изготовитель | «Акционерное общество «Научно-исследовательский институт космического приборостроения» («АО «НИИ КП»),г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контрольно-проверочная аппаратура системы пеленга КПА СП ЦДКТ.464534.001 (далее
- КПА СП) предназначена для:
- измерения параметров радиосигналов, излучаемых изделием «Система пеленга ЦДКТ.462424.019» (далее - СП) в диапазонах частот 406 и 121,5 МГц;
- проверки НЧ-каналов управления полукомплектов СП;
- проверки по НЧ-каналу приёма СП информации, содержащей навигационные данные;
- проверки приёмного устройства СП в диапазоне 130 МГц
на этапах приёмо-сдаточных испытаний СП и автономных проверок при входном контроле СП.
Принцип действия КПА СП основан на измерении технических характеристик радиосигналов СП и их цифровой обработке с использованием специального программно -математического обеспечения.
КПА СП обеспечивает проверку функционирования и измерение технических характеристик радиосигналов излучаемых СП на литерных частотах в диапазоне от 406,0 до 406,1 МГц (диапазон Д1), радиосигнала привода спасательных служб в диапазоне частот от 121,3 до 121,7 МГц (диапазон Д2), а также передачу амплитудно-модулированного радиосигнала в диапазоне от 130,160 до 130,174 МГц (диапазон Д3) для проверки приёмного тракта СП.
СП входит в состав пилотируемого транспортного корабля (ПТК) нового поколения и предназначена для определения местоположения возвращаемого аппарата (ВА), а также для ведения двухсторонней радиосвязи с поисково-спасательными подразделениями на этапе парашютирования и после посадки ПТК. При проверке функционирования СП, КПА СП имитирует подключение к бортовым системам.
В состав КПА СП входит:
- блок обработки ЦДКТ.464425.011 (далее - БО);
- ПЭВМ с установленной на предприятии -изготовителе программой «KPA SP» ЦДКТ.00720-01.
Конструктивно КПА СП выполнена в виде моноблока БО и ПЭВМ.
БО обеспечивает:
- приём радиосигналов в рабочем диапазоне частот;
- обработку данных радиосигналов в рабочем диапазоне частот;
- формирование команд управления;
- формирование и передачу радиосигнал в диапазоне частот 130 МГц,
- передачу данных результатов измерений и демодуляции в ПЭВМ.
БО состоит из следующих функциональных узлов:
- модуль первичной обработки сигналов (модуль ПОС);
- модуль вторичной обработки сигналов (модуль ВОС);
- модуль контроля телеметрии (модуль КТМ);
- модуль питания.
Модуль ПОС построен на базе двухканального супергетеродинного приёмника, обеспечивающего работу в диапазонах Д1 и Д2.
Модуль ВОС в процессе работы осуществляет детектирование, обнаружение, демодуляцию, измерение параметров радиосигналов, передачу на ПЭВМ цифровых отсчётов радиосигналов для демодуляции и результатов измерений для их последующего отображения на дисплее ПЭВМ, а также обеспечивает формирование амплитудно-модулированного радиосигнала с заданными параметрами для проверки работоспособности радиоприёмного устройства СП.
Модуль КТМ предназначен для приёма сигналов, излучаемых СП, их обработку и передачу результатов для отображения на дисплее ПЭВМ.
Модуль питания предназначен для формирования напряжения питания КПА СП от сети переменного напряжения, а также формирования выходного напряжения питания от 23 до 34 В СП во время проверок.
Основные функции по измерению характеристик принимаемых радиосигналов, демодуляции радиосигналов и управлению отображением результатов работы КПА СП реализованы в ПЭВМ в программе «KPA SP».
ПЭВМ посредством программы «KPA SP» обеспечивает:
- управление режимами работы БО;
- управление режимами работы СП;
- измерение характеристик принимаемых радиосигналов;
- демодуляцию радиосигналов;
- отображение результатов измерений параметров радиосигналов диапазонов Д1, Д2;
- отображение параметров сигнала излучения в диапазоне Д3;
- формирование протоколов измерений в электронном виде;
- подключение к принтеру для распечатывания протоколов измерений.

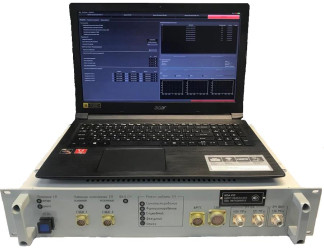

Общий вид КПА СП приведён на рисунках 1.
Место нанесения наклейки «Знак утверждения типа» приведено на рисунке 2, а схема пломбировки КПА СП от несанкционированного доступа приведена на рисунке 3.
Программное обеспечение (ПО) КПА СП представляет собой программный продукт «libprocessing. so.01.0.0».
Метрологически значимая часть ПО КПА СП и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077 -2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | libprocessing. so.01.0.0 |
| Номер версии (идентификационный номер) ПО | не ниже 01.01 |
| Цифровой идентификатор ПО | 8b04b46d2017c4c25492447e98dce63 8 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Метрологические и технические характеристики КПА СП приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики радиосигнала диапазона Д1
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон частот, МГц | от 406,000 до 406,100 |
| Пределы допускаемой абсолютной погрешности измерений частоты сигнала диапазона Д1, МГц | +110-4 |
| Диапазон измерений уровня мощности входного сигнала в диапазоне Д1, дБ относительно 1 мВт | от -10 до +40 |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне Д1, дБ | ±1 |
| Диапазон измерений времени нарастания выходной мощности сигнала в диапазоне Д1 от 0,1 до 0,9 максимального значения, мс | от 1,0 до 10,0 |
| Пределы допускаемой абсолютной погрешности измерений времени нарастания выходной мощности сигнала в диапазоне Д1 от 0,1 до 0,9 максимального значения, мс, не более | ±0,1 |
| Диапазон измерений длительности немодулированной несущей, мс | от 158,0 до 162,0 |
| Пределы допускаемой абсолютной погрешности измерений длительности немодулированной несущей, мс | ±1,0 |
| Диапазон измерений длительности цифрового сообщения, мс | от 430,0 до 530,0 |
| Пределы допускаемой абсолютной погрешности измерений длительности цифрового сообщения, мс | ±1,0 |
| Диапазон измерений длительности бита информации, мс | от 2,475до 2,531* |
| Пределы допускаемой абсолютной погрешности измерений длительности бита информации, мс | ±0,003** |
| Диапазон измерений отклонения фазы при двухфазной модуляции, рад: - положительное отклонение - отрицательное отклонение | от 0,90 до 1,30 от -0,90 до -1,30 |
| Пределы допускаемой абсолютной погрешности измерений отклонения фазы при двухфазной модуляции, рад: - положительное отклонение - отрицательное отклонение | ±0,04 ±0,04 |
| Диапазон измерений симметрии модуляции | от 0,00 до 0,05 |
| Пределы допускаемой абсолютной погрешности измерений симметрии модуляции | ±0,01 |
| Диапазон измерений периода повторения информационного сообщения, с | от 10,00 до 100,00 |
| Пределы допускаемой абсолютной погрешности измерений периода повторения информационного сообщения, с | ±0,01 |
Продолжение таблицы 2
| 1 | 2 |
| Диапазон измерений времени нарастания модулирующего сигнала, мкс | от 30 до 300 |
| Пределы допускаемой абсолютной погрешности измерений времени нарастания модулирующего сигнала, мкс | ±15 |
| Диапазон измерений времени спада модулирующего сигнала, мкс | от 30 до 300 |
| Пределы допускаемой абсолютной погрешности измерений времени спада модулирующего сигнала, мкс | ±15 |
| Диапазон измерений кратковременной относительной нестабильности частоты диапазона Д1 за 100 мс | от 1 10-10 до 110-8 |
| Пределы допускаемой относительной погрешности измерений кратковременной относительной нестабильности частоты диапазона Д1 за 100 мс | ±110-10 |
| Диапазон измерений относительного среднего наклона линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений | от -1 10-8 до +110-8 |
| Пределы допускаемой относительной погрешности измерений среднего наклона линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений | ±110-10 |
| Диапазон измерений остаточного ухода от линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений | от 1 10-10 до 110-8 |
| Пределы допускаемого остаточного ухода от линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений | ±110-10 |
| * - соответствует диапазону измерений скорости передачи информации от 396 до 404 бит/с; ** - соответствует пределу допускаемой абсолютной погрешности измерений скорости передачи информации ±1 бит/с | |
Таблица 3 - Метрологические характеристики радиосигнала диапазона Д2
| Наименование характеристики | Значение |
| Диапазон частот, МГц | от 121,300 до 121,700 |
| Пределы допускаемой абсолютной погрешности измерений частоты сигнала диапазона Д2, МГц | ±110-4 |
| Диапазон измерений уровня мощности входного сигнала в диапазоне Д2, дБ относительно 1 мВт | от -10 до +35 |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне Д2, дБ | ±1 |
| Диапазон измерений коэффициента амплитудной модуляции сигнала в диапазоне Д2, % | от 80 до 100 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции сигнала в диапазоне Д2, % | ±10 |
| Диапазон измерений изменения свип-тона, Гц | от 300 до 1600 |
| Пределы допускаемой абсолютной погрешности измерений изменения свип-тона, Гц | ±30 |
Таблица 4 - Метрологические характеристики радиосигнала диапазона Д3
| Наименование характеристики | Значение |
| Диапазон частот, МГц | от 130,160 до 130,174 |
| Пределы допускаемой абсолютной погрешности установки номинальной частоты сигнала в диапазоне Д3, МГц | +110-3 |
| Диапазон установки номинального значения мощности радиосигнала в диапазоне Д3, дБ относительно 1 мВт | от -97 до -20 |
| Пределы допускаемой абсолютной погрешности установки номинального значения мощности сигнала в диапазоне Д3, дБ | ±1 |
| Диапазон установки частот амплитудной модуляции, Гц | от 300 до 3400 |
| Пределы допускаемой абсолютной погрешности диапазона установки частот амплитудной модуляции, Гц | ±100 |
| Диапазон установки коэффициента амплитудной модуляции сигнала в диапазоне Д3, % | от 70 до 100 |
| Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции сигнала в диапазоне Д3, % | ±10 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +5 до +35 85 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | от 198 до 242 |
| Потребляемая мощность, Вт, не более | 800 |
| Масса, кг, не более | 20 |
| Габаритные размеры (ширина х глубина х высота), мм, не более - блок обработки - ПЭВМ | 483x403x89 420x320x80 |
| Время выхода в рабочий режим, мин, не более | 15 |
| Назначенный ресурс, ч (в течение назначенного срока службы -15 лет) | 5000 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус блока обработки в виде металлической информационной таблички с гравировкой.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контрольно-проверочная аппаратура системы пеленга КПА СП | ЦДКТ.464534.001 | 1 шт. |
| Блок обработки | ЦДКТ.464425.011 | 1 шт. |
| ПЭВМ | - | 1 компл. |
| Программа «KPF SP» | ЦДКТ 00720 01 | установлена на ПЭВМ |
| Комплект НЧ кабелей | ЦДКТ 442616 001 | 1 компл. |
| Комплект НЧ кабелей | ЦДКТ.442616.002 | 1 компл. |
| Комплект эксплуатационной документации согласно ведомости | - | 1 компл. |
| Ведомость эксплуатационных документов | ЦДКТ 464534 001ВЭ | 1 экз. |
| Комплект упаковочный | ЦДКТ 464956 039 | 1 компл. |
| Методика поверки | РТ -МП-6979-441 -2020 | 1 экз. |
осуществляется по документу РТ -МП-6979-441-2020 «ГСИ. Контрольно-проверочная аппаратура системы пеленга КПА СП ЦДКТ.464534.001. Методика поверки», утвержденному ФБУ «Ростест-Москва» 07.07.2020 г.
Основные средства поверки:
- генератор сигналов Agilent N5182B (регистрационный номер в Федеральном информационном фонде 53063-13);
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- преобразователь измерительный NRP-Z24 (регистрационный номер в Федеральном информационном фонде 37008-08);
- приёмник измерительный R&S FSMR50 (регистрационный номер в Федеральном информационном фонде 50678-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ЦДКТ.464534.001 ТУ Контрольно-проверочная аппаратура системы пеленга КПА СП. Технические условия
