Установка поверочная для счетчиков газа QRM, 79577-20

Назначение

Установка поверочная для счетчиков газа QRM (далее - установка) предназначена для воспроизведения объемного расхода (объема) газа.

Описание

Принцип действия установки основан на сравнении показаний объемного расхода (объема) газа, прошедшего через поверяемый (испытываемый) счетчик газа, с показаниями объема (объемного расхода), полученного при прохождении измеряемой среды через критические сопла за измеренный промежуток времени.

Воздух из внешней сети, проходя через воздушный инжектор, создает разрежение в трубопроводе за критическими соплами, обеспечивая критический перепад на них. Воздух из помещения начинает поступать во входной трубопровод установки и проходит через поверяемые (испытуемые) счетчики газа и критические сопла.

Измеряя атмосферное давление, давление на критических соплах и на поверяемых (испытуемых) счетчиках, температуру, влажность и время измерений, персональная электронновычислительная машина ( далее - ПЭВМ) рассчитывает значение эталонного объема, сравнивает его с показаниями объема, полученными с поверяемых (испытуемых) счетчиков, и вычисляет погрешность измерений.

Установка также позволяет контролировать перепад давления на поверяемых (испытуемых) счетчиках при помощи U- образных манометров.

Установка предназначена для проведения первичной и периодической поверок, градуировки, калибровки счетчиков газа, а также для определения метрологических характеристик счетчиков газа в ходе приемо-сдаточных, периодических или иных видов испытаний

В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.

Установка состоит из:

-    электронного блока;

-    испытательного блока;

-    вакуумного насоса.

Испытательный блок выполнен в виде модульной конструкции. Каждый модуль рассчитан под установку 3 счетчиков для проведения поверки (испытаний). Максимальное количество модулей:

-    6 для поверки (испытаний) счетчиков от G1,6 до G6;

-    2 для поверки (испытаний) счетчиков от G10 до G25.

Результаты поверки и испытаний архивируются в памяти ПЭВМ и выводятся на печать в виде протоколов.

Установка может работать совместно с климатической камерой «WEISS».

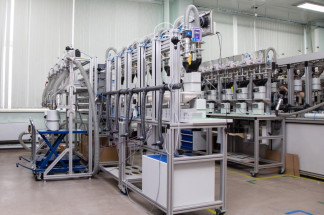

Общий вид установки представлен на рисунке 1.

Программное обеспечение

Программное обеспечение установки встроенное и является ее неотъемлемой частью. Программное обеспечение имеет защиту от несанкционированного доступа в виде паролей. Порядок выполнения операций поверки, значения расходов для каждого типа счетчиков и величины допускаемых погрешностей хранятся в закрытой базе данных и не могут быть изменены без соответствующего кода доступа.

Программное обеспечение состоит из метрологически значимой и метрологически незначимой части. Идентификационное наименование состоит из 2 частей: метрологически значимая часть указана до точки, метрологически незначимая после точки.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2- Метрологические характеристики

Таблица 3- Основные технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом, на металлическую табличку методом лазерного выжигания.

Комплектность

Таблица 4 - Комплектность средства измерения

Поверка

осуществляется по документу МП 1138-13-2020 «ГСИ. Установка поверочная для счетчиков газа QRM. Методика поверки", утвержденному ВНИИР- филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 20.03.2020 г.

Основные средства поверки:

-    Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017 в соответствии с Приказом Росстандарта №2825 от 29.12.2018, диапазон воспроизведения единиц объемного расхода газа от 0,0 003 до 16000 м3/ч, СКО от 0,01 до 0,03, НСП от 0,05 до 0,12, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до 0,11%.

-    эталон единицы времени и частоты 4 разряда в соответствии с приказом Росстандарта от 31.07.2018 №1621;

-    эталон единицы абсолютного давления 2 разряда по ГОСТ Р 8.840-2013;

-    эталон единицы избыточного давления 2 разряда в соответствии с приказом Росстандарта от 29.06.2018 г. № 1339;

-    эталон единицы температуры 3 разряда ГОСТ 8.558-2009

-    измеритель влажности и температуры ИВТМ-7, диапазон измерений относительной влажности от 0 % до 99 %, диапазон измерений температуры от минус 20 °С до 60 °С, диапазон измерений давления от 630 мм.рт.ст. до 790 мм.рт.ст.(регистрационный номер 71394-18);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки с требуемой точностью.

Знак поверки в виде оттиска клейма наносится на свидетельство о поверке и (или) паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к установке для поверки счетчиков газа QRM

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа
