Государственный реестр средств измерений

Весы лабораторные АСN, ACA, 79578-20

79578-20
Весы лабораторные АСЫ", ACA (далее - весы) предназначены для статических измерений
Карточка СИ
Номер в госреестре 79578-20
Наименование СИ Весы лабораторные
Обозначение типа СИ АСN, ACA
Изготовитель "AXIS", Sp.z.o.o., Польша
Год регистрации 2020
Срок свидетельства 20.11.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Весы лабораторные АСЫ", ACA (далее - весы) предназначены для статических измерений

массы.

Описание

Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений. Конструктивно весы состоят из весоизмерительного устройства и терминала.

Весы включают в себя две серии АСК и ACA девять модификаций: АСК60, АСШ20, АСШ20, АСА220, АСА320, АСА520, АСА620, АСА820, АСА1000, различающихся максимальной и минимальной нагрузками, действительной ценой деления.

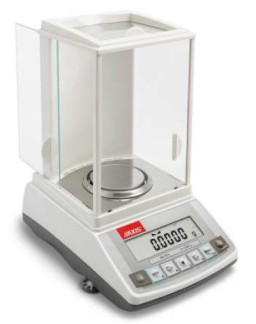

Весы серии АСК оснащены стеклянной ветрозащитной витриной.

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

-    устройством первоначальной установки нуля (Т.2.7.2.4);

-    полуавтоматическим устройством установки нуля (Т.2.7.2.2);

-    устройством слежения за нулем (Т.2.7.3);

-    устройством выборки массы тары (Т.2.7.4);

-    автоматическим устройством юстировки чувствительности;

-    полуавтоматическим устройством юстировки чувствительности;

-    устройством установки весов по уровню (Т.2.7.1);

-    вспомогательным показывающим устройством (3.4).

Весы реализуют следующие функции:

-    переключения единиц измерения массы;

-    подсчет количества штук (PCS)

-    определение удельной массы твердого вещества;

-    определение удельной массы жидкого вещества;

-    взвешивания в процентах;

-    автоматическая печать (автопечать);

-    настройка времени и даты;

-    проверки нагрузки (компарирование);

-    режим цели (для постоянных значений при взвешивании жидкости или для принятия решения об излишках или недостатках);

-    удержание максимума;

-    таймер интервала;

-    автоматическое запоминание и установка нуля;

-    взвешивание животных;

-    WindowsDirect (отображение результата взвешивания на дисплее компьютера). Весы снабжены интерфейсами: RS232, USB. Опционально: LAN или Wi-Fi, встроенные

часы.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольными этикетками изготовителя. Схема пломбирования приведена на рисунке 2.

Схема пломбирования контрольными этикетками

Маркировка весов приведена на маркировочной табличке, закрепленной на корпусе весов и, в общем случае, содержит:

-    обозначение весов;

-    наименование изготовителя;

-    класс точности;

-    максимальную нагрузку (Max);

-    минимальную нагрузку (Min);

-    действительную цену деления (d);

-    поверочный интервал (е);

-    серийный номер;

-    максимальный диапазон устройства выборки массы тары (Т);

-    знак утверждения типа.

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Идентификация программы весов осуществляется путем просмотра номера версии программного обеспечения на дисплее весов после подключении их к сети питания.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение для модификации

ACN

ACA

Идентификационное наименование ПО

ПО весов ACN

ПО весов АСА

Номер версии (идентификационный номер) ПО *

ACN_01

ACA_01

*Номер версии (идентификационный номер) ПО не ниже указанного

Технические характеристики

Таблица 2 - Метрологические характеристики весов ACN

Наименование характери стики

Значение характеристики для модификации

ACN60

ACN120

ACN220

Класс точности весов по ГОСТ OIML R 76-1-2011

специальный

Максимальная нагрузка, Мах, г

60

120

220

Поверочный интервал, е, мг

1

Действительная цена деления, d, мг

0,1

Число поверочных интервалов, п

60000

120000

220000

Минимальная нагрузка, Min, мг

10

Пределы допускаемой погрешности весов, mpe, при поверке, мг, в интервалах взвешивания:

от 0,01 г до 50 г включ.

±5

±5

±5

св. 50 г до 60 г включ.

±10

-

-

св. 50 г до 120 г включ.

-

±10

-

св. 50 г до 200 г включ.

-

-

±10

св. 200 г до 220 г

-

-

±15

Повторяемость (размах) показаний, не более

mpe

Диапазон устройства выборки массы тары

от 0 до Мах

Лист № 4 Всего листов 6

Таблица 3 - Метрологические характеристики весов АСА_

Наименование

характеристики

Значение ха]

)актеристики для модификации

АСА220

АСА320

АСА520

АСА620

АСА820

АСА1000

Класс точности весов по ГОСТ OIML R 76-1-2011

высокий

Максимальная нагрузка, Мах, г

220

320

520

620

820

1000

Поверочный интервал, е, мг

10

Действительная цена деления, d, мг

1

Число поверочных интервалов, n

22000

32000

52000

62000

82000

100000

Минимальная нагрузка, Min, мг

20

Пределы допускаемой погрешности весов, mpe, при поверке, мг, в интервалах взвешивания:

от 0,02 г до 50 г включ.

±5

±5

±5

±5

±5

±5

св. 50 г до 200 г включ.

±10

±10

±10

±10

±10

±10

св. 200 г

±15

±15

±15

±15

±15

±15

Повторяемость (размах) показаний, не более

|mpe|

Диапазон устройства выборки массы тары

от 0 до Мах

Таблица 4 - Основные технические характеристики

Наименование характери стики

Значение характеристики для весов

АСN

АСА

Габаритные размеры весов (длина; ширина; высота), мм, не более

235;345;360

235; 345; 90

Габаритные размеры чашки весов, (диаметр), мм, не более мм

90

115

Масса весов, кг, не более

5,2

4,0

Потребляемая мощность, ВА, не более

4,5

Параметры электрического питания через адаптер:

1)    сетевое через адаптер:

-    входное напряжение переменного тока, В

-    частота переменного тока, Гц

2)    автономное от аккумуляторной батареи напряжением, В

от 110 до 240 от 50 до 60

12

Условия эксплуатации:

-    предельные значения температуры (Tmin, Т mах), 0 С

-    относительная влажность воздуха %

от +18 до +35 до 80

от +10 до +40 до 80

Средний срок службы весов, лет Вероятность безотказной работы за 1000 ч

15

0,95

Знак утверждения типа

наносится на табличку с маркировкой, закрепляемую на корпусе весов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность весов лабораторных ACN, ACA

Наименование

Обозначение

Количество

Весы

-

1 шт.

Держатель для чаши весов и чаша весов

-

1 шт.

Подставка для камеры и чаши весов (только для весов ACN)

-

1 шт.

Сетевой адаптер 12В/1А

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Поверка

осуществляется по документу ГОСТ OIML R-76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА «Методика поверки весов»).

Основные средства поверки:

- гири эталонные 1 -го, 2-го разряда по Государственной поверочной схеме для средств измерений массы, утвержденной Приказом Росстандарта от 29 декабря 2018 № 2818.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус весов.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Техническая документация фирмы «AXIS», Sp.z о.о., Польша
