| Номер в госреестре | 79580-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-20000 |
| Изготовитель | Механический завод, г. Саратов (изготовлены в 1973-1978 гг.) |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-20000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, с номинальной вместимостью 20000 м3.
Резервуары стальные вертикальные цилиндрические РВС-20000 представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-20000 расположены на территории ТСБ-2 АО «Газпромнефть -ОНПЗ».

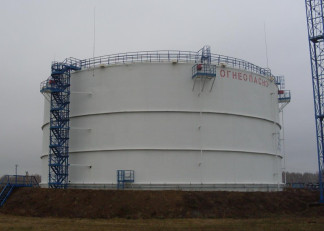

Общий вид резервуаров стальных вертикальных цилиндрических РВС-20000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-20000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| зав. №№ 9, 10, 13, 14, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27 | ||
| Номинальная вместимость, м3 | 20000 | |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,1 | |
| Таблица 2 - Технические характеристики | ||
| Наименование характеристики | Значение | |
| Габаритные размеры, мм, не более - высота резервуара - диаметр | 11920 45600 | |
| Рабочая среда | нефтепродукты | |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +50 | |
Знак утверждения типананосится на титульный лист паспорта типографским способом. Комплектность средства измерений Таблица 3 - Комплектность средства измерений | ||
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуары стальные вертикальные цилиндрические РВС-20000 (зав. №№ 9, 10, 13, 14, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27) | РВС-20000 | 15 шт. |
| Паспорт | - | 15 экз. |
| Градуировочная таблица | - | 15 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая типа Р (регистрационный № 51171-12), с диапазоном измерения уровня 30 м;
- рулетка измерительная металлическая 2 класса точности (регистрационный № 35278-07) с диапазоном измерения уровня 30 м;
- толщиномер ультразвуковой специализированный УТ-80 с диапазоном измерений толщины от 1 до 100 мм; (регистрационный № 14917-95) с диапазоном измерений толщины от 2 до 300 мм;
- теодолит 2Т30П (регистрационный №5305-85) с диапазоном измерения вертикальных углов от -55° до +60°;
- динамометр пружинный (регистрационный №1808-63) с диапазоном измерения до
100Н;
- штангенциркуль ТТТЦ -III (регистрационный №7706-00) с диапазоном 0-500 мм;
- линейка измерительная металлическая (регистрационный №20048-05) с диапазоном измерений 0-500 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-20000
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 13 |
| Поверителей | 1 |
| Актуальность данных | 05.12.2024 |
