| Номер в госреестре | 79583-20 |
| Наименование СИ | Спектрометры оптико-эмиссионные |
| Обозначение типа СИ | OBLF OS.5 |
| Изготовитель | "OBLF Gesellschaft fur Elektronik und Feinwerktechnik mbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры оптико-эмиссионные OBLF OS.5 (далее спектрометры) предназначены для измерений массовой доли элементов в сталях и сплавах в соответствии с аттестованными (стандартизованными) методиками измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия спектрометров основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры.
Конструктивно спектрометры выполнены в виде напольного прибора, состоят из источника возбуждения спектра с цифровым управлением, вакуумной оптической системы и автоматизированной системы управления и регистрации на базе IBM -совместимого компьютера.
Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав света определяется химическим составом исследуемого образца. Электрод обдувается потоком аргона. Система обтекания электрода потоком аргона JetStream позволяет измерять массовую долю элементов в образцах различной формы.
Вакуумная оптическая система, собранная по схеме Пашена-Рунге, включает в себя вогнутую дифракционную решетку, у которой кривизна и количество штрихов оптимизируются в соответствии с аналитической задачей, массив из линейных CMOS сенсоров для модификации OBLF OS.5C, ФЭУ для модификации OBLF OS.5P или комбинации ФЭУ и CMOS, систему термостабилизации. Световой поток со штатива попадает на решетку, отражаясь, разлагается в спектр и принимается полупроводниковыми сенсорами. Система термостабилизации фиксирует линии спектра, не позволяя им смещаться.
Спектрометры OBLF OS.5 выпускаются в двух модификациях: OBLF OS.5C и OBLF OS.5P. Модификации отличаются друг от друга типом приемников описанных выше.

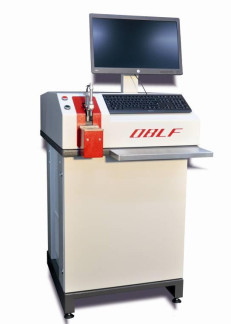

Общий вид спектрометров представлен на рисунках 1 и 2.
Место нанесения знака утверждения типа
Программное обеспечение (ПО) идентифицируется при включении спектрометра путем вывода на экран номера версии. ПО управляет работой спектрометра, отображает результаты измерений, обрабатывает, передает и хранит полученные данные.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование характеристики | Значение |
| Наименование программного обеспечения | OBLF-Win |
| Номер версии (идентификационный номер) ПО | не ниже 2.5.01x9 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 120 до 800 |
| Предел детектирования по контрольным элементам с содержанием массовой доли ниже 0,008 %, % - фосфор, углерод, молибден, кобальт - титан, сера, никель, хром - мышьяк, олово | 0,001 0,002 0,0005 |
| Относительное среднее квадратическое отклонение (ОСКО) измерений выходного сигнала для элементов с содержанием массовой доли в диапазоне от 0,3 до 0,5 %, %, не более | 1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Фокусное расстояние, мм | 500 |
| Габаритные размеры (ДлинахВысотахШирина), мм, не более | 1160x1000x700 |
| Масса, кг | 300 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±10 50±1 |
| Потребляемая мощность, В-А, не более: - в рабочем режиме - в режиме ожидания | 1000 200 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха без конденсата, %, - атмосферное давление, кПа | от +15 до +35 от 10 до 90 от 84 до 106,7 |
наносится на спектрометр в виде наклейки согласно рисункам 1, 2, а также на титульный лист руководства по эксплуатации спектрометра типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количест во |
| Спектрометр оптикоэмиссионный | OBLF OS.5 модификации - по согласованию с заказчиком | 1 шт. |
| Запасные части и расходные материалы | - | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ -МП-6585 -448-2020 | 1 экз. |
осуществляется по документу РТ-МП-6585-448-2020 «ГСИ. Спектрометры оптико-эмиссионные OBLF OS.5. Методика поверки», утвержденному ФБУ «Ростест - Москва» 04.03.2020 г.
Основные средства поверки:
- стандартные образцы сталей углеродистых и легированных типов 13Х, 60С2, 05кп, 11ХФ, 60С2Г,12Х1МФ, 25ХМФ, 30ХН2МФА, 12МХ, В2Ф (комплект СО УГ0д - УГ9д) (регистрационный номер в Федеральном информационном фонде ГСО 4165 -91П, 2489-91П/2497-91П),
- стандартные образцы сталей углеродистых типов 08Ю, 08пс, 05кп, С235 (комплект ИСО 002 - ИСО 005) (регистрационный номер в Федеральном информационном фонде ГСО 10117 -2012).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе
МИ 2639-2001 ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах
Техническая документация изготовителя «OBLF Gesellschaft fur Elektronik und Feinwerktechnik mbH»
| Зарегистрировано поверок | 14 |
| Поверителей | 5 |
| Актуальность данных | 20.11.2024 |
