| Номер в госреестре | 79584-20 |
| Наименование СИ | Резервуары горизонтальные двустенные |
| Обозначение типа СИ | РГД-25 и РГД-50 |
| Изготовитель | Общество с ограниченной ответственностью "Опытный ремонтно-механический завод ОРМЗ-620" (ООО "ОРМЗ-620"), Московская обл., г. Протвино |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные двустенные РГД -25 и РГД-50 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов.
Принцип действия резервуаров основан на измерении объема нефти, нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальную, горизонтальную, цилиндрическую, двустенную емкость с усечено-коническими днищами и горловиной. Резервуар оборудован технологическими люками и приемо-раздаточными патрубками. Установка резервуара - подземная.
Резервуары РГД -25 зав. №№ 537, 538, 539, 540, 555 и РГД-50 зав. №№ 541, 542 расположены на территории ФГКУ «В/ч 51952», по адресу Московская обл., городской округ Чехов, п. Нерастанное.

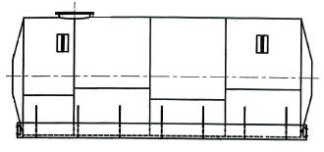

Эскиз резервуаров горизонтальных двустенных РГД-25 и РГД-50 представлен на рисунке 1.
Пломбирование резервуаров горизонтальных двустенных РГД-25 и РГД-50 не предусмотрено.
отсутствует.
| Наименование характеристики | Значение | |
| РГД-25 | РГД-50 | |
| Номинальная вместимость резервуара, м3 | 25 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Атмосферное давление, кПа | от -20 до +25 от 84 до 106,7 |
наносится на титульный лист паспорта резервуара методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуары горизонтальные двустенные РГД-25 и РГД-50 | РГД-25 зав. №№ 537, 538, 539, 540, 555, РГД-50 зав. №№ 541, 542 | 7 шт. |
| Паспорт (формуляр) | 7 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
Комплекс градуировки резервуаров «КГР-1» (регистрационный номер 29818 -05), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) в свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 13 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
