| Номер в госреестре | 79585-20 |
| Наименование СИ | Устройства имитационно-поверочные |
| Обозначение типа СИ | Артчек |
| Изготовитель | Общество с ограниченной ответственностью "Геолинк Ньютек" (ООО "Геолинк Ньютек"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства имитационно-поверочные Артчек (далее - устройства Артчек) предназначены для проведения имитационной поверки электромагнитных расходомеров.
Принцип действия устройства Артчек состоит в генерации имитационных тестовых сигналов, подаче их на первичный преобразователь (сенсор) и электронный модуль (конвертер) поверяемого расходомера, измерении откликов сигналов, сравнении их с контрольными значениями и автоматической выдаче заключения о пригодности расходомера.
Поверка первичных преобразователей (сенсоров) состоит в подаче на их электромагнитные катушки и электроды специальных сигналов контроля параметров магнитного поля и состояния измерительных электродов. Полученные результаты измерений сравниваются с контрольными значениями, которые были определены и записаны во встроенную память конвертера расходомера после выпуска из производства при его первичной поверке.
Поверка конвертера состоит в подаче имитационных тестовых сигналов, соответствующих контролируемым расходам в первичном преобразователе, а также тестовых аналоговых сигналов сопротивления и тока на дополнительные каналы измерения конвертера. Автоматически измеряются метрологически значимые параметры канала измерения расхода конвертера, считываются результаты измерения значений сопротивления и тока. Полученные результаты измерений сравниваются с предельно допустимыми значениями, хранящимися в энергонезависимой памяти конвертера.
По результатам сравнения устройство Артчек формирует отчет в виде файла формата PDF, который сохраняется в энергонезависимой памяти. Этот файл через порт USB может быть считан и сохранен на компьютер.

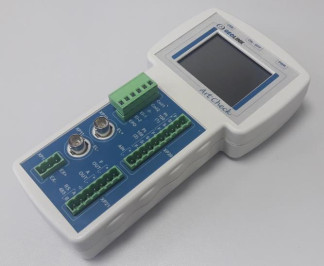

Устройство выполнено в виде переносного малогабаритного прибора (рисунок 1) с набором кабелей для подключения к узлам расходомера (сенсору и конвертеру), внешнему источнику питания и компьютеру.
Устройство Артчек имеет цветной сенсорный жидкокристаллический дисплей для управления настройками, процессом поверки и сохранением результатов.
В главном окне отображаются:
- строка статуса, содержащая текущие время и дату, индикацию подключений интерфейсов, внешнего источника питания, уровень заряда встроенного аккумулятора, переключатель языка интерфейса;
- данные о подключенном расходомере, сенсорные кнопки для перехода в окна поверки и настройки;
- строка с информацией об идентификационных параметрах ПО и дате последней поверки.
В окне настройки задаются конфигурация расходомера, предельно допустимые значения для указанной конфигурации и параметры индикации.
В окне поверки индицируется ход процесса поверки и результат.
Для предотвращения несанкционированного доступа, удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) значений, прибор пломбируется. Пломбирование осуществляется установкой мастичной пломбы поверителя и пломбы ОТК на корпусные винты (рисунок 2).
В устройствах Артчек применяется встроенное программное обеспечение (далее - ПО), предназначенное для обработки входных и формирования выходных сигналов. Номер версии встроенного ПО отображается на дисплее устройства Артчек после загрузки.
Дата последней поверки устройства Артчек отображается на его дисплее в разделе меню «Поверка» и указана в паспорте прибора.
Идентификационные параметры ПО приведены в таблице 1.
| Идентификационные данные (признаки)* | Значения |
| Идентификационное наименование ПО | Artcheck |
| Номер версии (идентификационный номер) ПО | не ниже 1.19 |
| Цифровой идентификатор ПО | 2d00c |
| * Идентификационные данные ПО отображаются после включения и загрузки устройства Артчек на дисплее в главном меню. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - "высокий" по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Измеряемые входные сигналы: | |
| Диапазон измерений силы постоянного тока, мА | от 4 до 24 |
| Пределы допускаемой приведенной погрешности измерений силы постоянного тока, % | ±0,2 |
| Диапазон измерений амплитуды силы тока возбуждения катушек, мА | от 50 до 250 |
| Пределы допускаемой приведенной погрешности измерений силы тока возбуждения, % | ±0,2 |
| Диапазон измеряемых частот прямоугольного сигнала, Гц | от 1 до 2000 |
| Пределы допускаемой относительной погрешности измерений частоты, % | ±0,05 |
| Диапазон значений модуля импеданса катушек возбуждения, Ом | от 35 до 575 |
| Пределы допускаемой относительной погрешности измерений модуля импеданса катушек возбуждения, % | ±1,0 |
| Диапазон значений фазового угла импеданса катушек возбуждения, рад | от 0,21 до 1,51 |
| Пределы допускаемой относительной погрешности измерений фазового угла импеданса катушек возбуждения, % | ±1,0 |
| Диапазон значений коэффициента ослабления напряжения аттенюатора | от 8000 до 72000 |
| Пределы допускаемой относительной погрешности задания значений коэффициента ослабления аттенюатора, % | ±0,5 |
| Диапазон измерений электрического сопротивления, кОм | от 1,8 до 101,0 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом, в диапазоне: - до 20 кОм включительно - свыше 20 кОм | ±75 ±150 |
| Выходные сигналы: | |
| Диапазон задаваемых значений тока, мА | от 4 до 20 |
| Пределы допускаемой абсолютной погрешности задания значения тока, мА | ±0,05 |
| Диапазоны значений тестовых сопротивлений, Ом | от 78,7 до 86,6 от 167,1 до 188,8 |
| Пределы допускаемой абсолютной погрешности задания значений тестовых сопротивлений, Ом | ±0,1 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | от 47 до 63 |
| Потребляемая мощность, ВА, не более | 10 |
| Время установления рабочего режима после включения, с, не более | 60 |
| Среднее время выполнения полного цикла поверки расходомера, мин | 12 |
| Габаритные размеры, мм, не более | |
| - высота | 215 |
| - ширина | 112 |
| - толщина | 60 |
| Масса изделия (без комплекта кабелей), кг, не более | 0,9 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +50 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 20000 |
наносится типографским способом на маркировочной табличке, закрепляемой на корпусе устройства Артчек, и на титульные листы руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность поставки
| Наименование | Обозначение | Количество |
| У стройство имитационно-поверочное | Артчек | 1 шт. |
| Комплект соединительных кабелей | - | 7 шт. |
| Адаптер питания 220/5В | - | 1 шт. |
| Руководство по эксплуатации | ПМЕК.407111.006 РЭ | 1 экз.* |
| Паспорт | ПМЕК.407111.006 ПС | 1 экз. |
| Методика поверки | МП 208-004-2020 | * |
| * Доступно в электронном виде на сайте изготовителя. | ||
осуществляется по документу МП 208-004-2020 "ГСИ. Устройства имитационно-поверочные Артчек. Методика поверки", утвержденному ФГУП "ВНИИМС" 07.02.2020 г.
Основные средства поверки:
- рабочие эталоны и средства измерений, в соответствии с п. 5.1.2.2 ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256:
- рабочие эталоны 3 -го разряда единицы электрического сопротивления в соответствии с ГПС, утвержденной приказом Росстандарта от 15.02.2016 № 146 в диапазоне значений сопротивлений от 10 до 105 Ом, относительная погрешность задания сопротивлений ±0,02 %;
- рабочие эталоны 1 -го разряда единицы силы постоянного электрического тока в соответствии с ГПС, утвержденной приказом Росстандарта от 01.10.2018 № 2091 в диапазоне значений тока от 10"5 до 2,5-10"2 А, относительная погрешность ±1,0-10"6;
- рабочие эталоны 4 -го разряда единиц времени и частоты в соответствии с ГПС, утвержденной приказом Росстандарта от 31.07.2018 № 1621 в диапазоне значений от 10"1 до 104 Гц, относительная погрешность по частоте ±1,0-10 "5;
- рабочие эталоны 2-го разряда единицы индуктивности в диапазоне частот от 10 Гц до 1 МГц по ГОСТ 8.732-2011 в диапазоне значений от 20 мГн до 1 Гн, относительная погрешность ±(0,03-0,1) %.
Допускается применение аналогичных средств поверки и обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится в паспорт и на пломбу корпуса прибора.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ПМЕК.407111.006 ТУ. Устройства имитационно-поверочные Артчек. Технические условия
