Государственный реестр средств измерений

Гистерезисографы REMACOMP® C, 79590-20

79590-20
Гистерезисографы REMACOMP® C предназначены для определение магнитных характеристик образцов магнитомягких материалов в переменном магнитном поле.
Карточка СИ
Номер в госреестре 79590-20
Наименование СИ Гистерезисографы
Обозначение типа СИ REMACOMP® C
Изготовитель Magnet-Physik Dr. Steingroever GmbH, Германия
Год регистрации 2020
Срок свидетельства 20.11.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Гистерезисографы REMACOMP® C предназначены для определение магнитных характеристик образцов магнитомягких материалов в переменном магнитном поле.

Описание

Принцип действия гистерезисографов REMACOMP® C основан на создании при различных частотах заданного значения амплитуды напряженности магнитного поля в первичной (намагничивающей) обмотке кольцевого образца или в первичной (намагничивающей) обмотке аппарата Эпштейна и измерении амплитуды магнитной индукции на вторичной (измерительной) обмотке, мощности удельных магнитных потерь и других магнитных характеристик измеряемых образцов.

Гистерезисографы REMACOMP® C состоят из блока управления, измерительного блока для измерения образцов кольцевой формы, измерительного блока для измерения полосовых образцов (аппарат Эпштейна) и персонального компьютера с предустановленным ПО.

Гистерезисографы REMACOMP® C выпускаются в следующих модификациях С-100, С-200 и С-1200, которые отличаются диапазоном устанавливаемых частот, габаритными размерами блока управления и формой измеряемых образцов. Модификации С-100 и С-200 предназначены для определения магнитных характеристик образцов кольцевой формы, C-1200 для определения магнитных характеристик образцов кольцевой формы и полосовых образцов в аппарате Эпштейна.

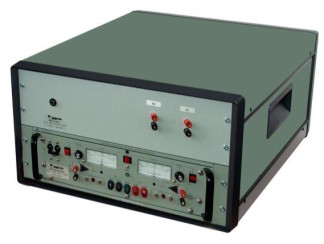

Общий вид средства измерений представлен на рисунках 1, 2.

в

Рисунок 2 - Общий вид гистерезисографа REMACOMP® C (в - блок управления C-1200)

Пломбирование гистерезисографов REMACOMP® C не предусмотрено.

Программное обеспечение

Управление процессом измерений и обработки информации осуществляется с помощью специализированного пакета программного обеспечения (далее - ПО) сбора данных Comp.

ПО предназначено для управления работой гистерезисографов REMACOMP® C и обеспечивает ввод исходных данных, выбор режимов измерения, управление процессом измерения, обработку, хранение. Результаты измерений дополняются в виде графиков и таблиц и при необходимости могут быть распечатаны.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Comp

Номер версии (идентификационный номер) ПО

не ниже 7

Цифровой идентификатор ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

REMACOMP®

C-100

REMACOMP®

C-200

REMACOMP ® C-1200

1

2

3

4

Диапазон задаваемых значений частоты перемагничивающего сигнала, Гц

от 10 до 500 103

от 10 до 10103

от 10 до 2 103

Пределы допускаемой относительной погрешности установки частоты перемагничивающего сигнала, %

±0,4

±0,4

±0,4

Задаваемые значения амплитуды напряженности магнитного поля, А/м

от 10 до 5000

Диапазон показаний амплитуды магнитной индукции, Тл

от 0,03 до 2,0

1

2

3

4

Диапазон измерений амплитуды магнитной

индукции, Тл

от 0,5 до 2,0

Пределы допускаемой относительной по

грешности измерений амплитуды магнит

ной индукции, %

- кольцевых образцов

±1,5

±1,5

±1,5

- в аппарате Эпштейна

-

-

±1,5

Диапазон измерений мощности удельных

магнитных потерь, Вт/кг

от 0,3 до 100,0

Пределы допускаемой относительной по-

грешности измерений мощности удельных

магнитных потерь, %

- кольцевых образцов

±2,5

±2,5

±2,5

- в аппарате Эпштейна

-

-

±2,5

Таблица 3 - Основные технические характеристики

Значение

Наименование характеристики

REMACOMP®

REMACOMP®

REMACOMP®

C-100

C-200

C-1200

1

2

3

4

Габаритные размеры, мм, не более:

- высота

577

300

300

- ширина

554

520

520

- длина

600

600

600

Параметры электрического питания:

- напряжение питающей сети, В

230,0±11,5

- частота питающей сети, Гц

50/60

Масса, кг, не более

75

70

50

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, %

от 5 до 85

- атмосферное давление, кПа

от 86 до 106

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации типографским методом или методом наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

1

2

3

Гистерезисограф REMACOMP® C в составе:

-    блок управления;

-    измерительный блок для измерения образцов кольцевой формы *;

-    измерительный блок для измерения образцов полосовой формы*.

REMACOMP® C

1шт.

1

2

3

Персональный компьютер с ПО**

ПК

1 шт.

Инструкция по эксплуатации

ИЭ

1 экз.

Инструкция по эксплуатации программного обеспечения

ИЭ Comp

1 экз.

ГСИ. Гистерезисограф REMACOMP® C. Методика поверки

МП 15-261-2020

1 экз.

Описание типа Гистерезисографов REMACOMP® C.

ОТ

1 экз.

* Количество и вид определяется требованиями заказчика и модификацией ** По согласованию с заказчиком Гистерезисограф REMACOMP® C может поставляться без персонального компьютера

Поверка

осуществляется по документу МП 15-261-2020 «ГСИ. Гистерезисографы REMACOMP® C. Методика поверки», утвержденному УНИИМ-филиалом ФГУП «:ВНИИМ имени Д.И. Менделеева 03.06.2020 г.

Основные средства поверки:

-    стандартный образец динамических магнитных свойств стали электротехнической холоднокатаной анизотропной ГСО 10270-2013, удельные магнитные потери в интервале от 0,1 до 100,0 Вт/кг при заданных значениях амплитуды магнитной индукции в диапазоне от 0,01 до 1,7 Тл и в диапазоне частот перемагничивания от 50 до 5000 Гц, границы допускаемых значений относительной погрешности от ±0,3 до ±1,0 % при P=0,95;

-    стандартный образец динамических магнитных свойств стали электротехнической холоднокатаной анизотропной (СОТЭС) ГСО 10271 -2013, удельные магнитные потери в интервале от 0,1 до 30,0 Вт/кг при заданных значениях амплитуды магнитной индукции в диапазоне от 0,01 до 1,8 Тл и в диапазоне частот перемагничивания от 50 до 1000 Гц, границы допускаемых значений относительной погрешности от ±0,3 до ±0,5 % при P=0,95;

-    рабочий эталон 4-го разряда согласно приложению к приказу Федерального агентства по техническому регулированию и метрологии от 31.07.2018 №1621 - частотомер электронносчетный 43-47А, диапазон частот от 0,1 Гц до 500 МГц (рег. № 6509-78).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

ГОСТ 12119.4-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения удельных магнитных потерь и действующего значения напряженности магнитного поля

ГОСТ 12119.5-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения амплитуд магнитной индукции и напряженности магнитного поля

ГОСТ 12635-67 Материалы магнитомягкие высокочастотные. Методы испытаний в диапазоне частот от 10 кГц до 1 МГц

Нормативные документы

Техническая документация Magnet-Physik Dr. Steingroever GmbH

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 17.11.2024
