| Номер в госреестре | 79591-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал Акционерного общества "Транснефть-Верхняя Волга" (Великолукский завод "Транснефтемаш" - филиал АО "Транснефть-Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-20 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС -20 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические РГС-20 с заводскими номерами 172, 173, 174, 175, 258, 259 расположены на объектах НРНУ ООО «Транснефть - Балтика», адреса расположения резервуаров указаны в таблице 1.
Таблица 1 - Место расположения резервуаров
| Заводские номера резервуаров | Место расположения резервуаров |
| 172, 173 | 174163, Новгородская область, Шимский район, д. Менюша, НПС-7, НРНУ филиал ООО «Транснефть - Балтика» |
| 174, 175 | 216485, Смоленская область, Починковский район, д. Пересна, НПС -3, НРНУ филиал ООО «Транснефть - Балтика» |
| 258, 259 | Новгородский район, п. Панковка, ул. Деловая, 4, ЦТТиСТ, НРНУ филиал ООО «Транснефть - Балтика» |
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС -20 не предусмотрено.

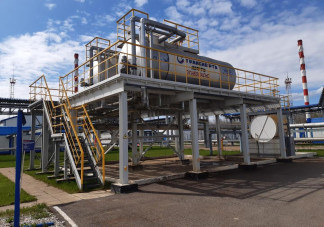

Общий вид резервуаров стальных горизонтальных цилиндрических РГС -20 представлен на рисунке 1.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номера секций | ||
| 1 | 2 | |
| Номинальная вместимость, м3 | 17 | 3 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-20 | 6 шт. |
| Паспорт. | - | 6 экз. |
| Градуировочная таблица | - | 12 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г;
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 3459 от 30 декабря 2019 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке резервуара.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
