| Номер в госреестре | 79600-20 |
| Наименование СИ | Датчики температуры дорожного покрытия |
| Обозначение типа СИ | ДТД-03 |
| Изготовитель | Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры дорожного покрытия ДТД-03 (далее - датчики ДТД-03) предназначены для измерений температуры дорожного покрытия на его поверхности и на различных глубинах.
В ДТД-03 используются интегральные твердотельные датчики температуры принцип действия, которых основан на использовании биполярного транзистора в качестве первичного преобразователя температуры в электрический сигнал. После обработки встроенным микроконтроллером измеренные значения передаются в линию связи через коммуникационный интерфейс RS-485.
Конструктивно датчики ДТД-03 выполнены в виде неразборного водонепроницаемого корпуса, состоящего из монолитной смеси на основе эпоксидной смолы с наполнителем, что обеспечивает прочность и передачу тепла от дорожного покрытия к чувствительным элементам, установленным внутри корпуса датчика. Чувствительные элементы размещены на расстоянии 50 мм друг от друга. Первый чувствительный элемент располагается под верхней поверхностью корпуса, второй чувствительный элемент - у нижней поверхности корпуса. Третий чувствительный элемент (для исполнения ДТД-03-01) выносится за пределы корпуса на специальном кабеле.
Датчик имеет два варианта исполнения, отличающихся количеством чувствительных элементов: два чувствительных элемента у ДТД-03, три чувствительных элемента у ДТД-03-01. Обе модификации имеют встроенный соединительный кабель длинной 20 метров. При эксплуатации датчики ДТД-03 монтируются в дорожное полотно.

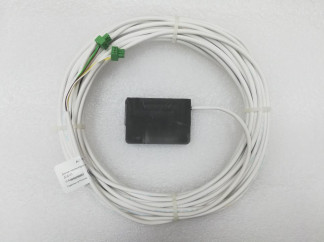

Общий вид датчиков ДТД-03 представлен на рисунке 1. Общий вид датчиков ДТД-03-01 представлен на рисунке 2. Общий вид идентификационной наклейки на корпусе датчиков дорожного покрытия ДТД-03 представлен на рисунке 3.
Пломбирование датчиков дорожного покрытия ДТД-03 от несанкционированного доступа не предусмотрено.
Датчики температуры дорожного покрытия ДТД-03 имеют встроенное программное обеспечение (далее - ПО) «DTD-03», которое обеспечивает работу датчика, проверку состояния и настройку датчика ДТД-03.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ВПО | DTD-03 |
| Номер версии (идентификационный номер) ВПО | не ниже 1.1.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,1 |
Таблица 3 - Основные технические характеристики
| Электрическое питание от сети постоянного тока: -напряжение, В | 12±0,1 |
| Потребляемая мощность, Вт, не более | 0,06 |
| Количество измерительных каналов ДТВ-03 ДТВ-03-01 | 2 3 |
| Габаритные размеры, мм, не более: | |
| ДТВ-03 | |
| -высота; | 60 |
| -ширина; | 87 |
| -глубина; | 17 |
| ДТВ-03-01 | |
| -высота; | 60 |
| -ширина; | 87 |
| -глубина | 17 |
| -диаметр третьего чувств.эл. | 5 |
| -длина третьего чувств.эл. | 300 |
| Средняя наработка на отказ, ч | 26000 |
| Срок службы, лет, не менее | 3 |
| Степень защиты | IP 68 |
| Масса, кг, не более | 0,8 |
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, гПа | от -50 до +60 от 0 до 100 от 500 до 1100 |
наносится на титульный лист руководства по эксплуатации типографским методом.
Таблица 4 - Комплектность датчиков температуры дорожного покрытия ДТД-03
| Наименование | Обозначение | Количество |
| Датчик температуры дорожного покрытия | ДТД-03 | 1 шт. |
| Руководство по эксплуатации | МРАШ.405937.003 РЭ | 1 экз. |
| Паспорт | МРАШ.405937.003 ПС | 1 экз. |
| Методика поверки | МП 2540-0080-2020 | 1 экз. |
осуществляется по документу МП 2540-0080-2020 «ГСИ. Датчики температуры дорожного покрытия ДТД-03. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.06.2020 года.
Основные средства поверки:
Термостат переливной прецизионный ТПП-1, мод. ТПП-1.2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33744 -07.
Термометр сопротивления эталонный ЭТС-100М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 70903-18.
Измеритель температуры многоканальный прецизионный МИТ 8.10М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19736-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
МРАШ.405937.003 ТУ Датчики температуры дорожного покрытия ДТД-03. Технические условия
