Номер в госреестре | 79601-20 |
Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
Обозначение типа СИ | РГСН 25 |
Изготовитель | Открытое акционерное общество "Сибнефтемаш" (ОАО "Сибнефтемаш"), Тюменская обл., Тюменский район, 15 километр Тобольского тракта |
Год регистрации | 2020 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГСН 25 (далее - РГСН) предназначены для измерения объема жидкости.
Резервуары стальные горизонтальные цилиндрические РГСН 25 представляют собой закрытые наземные горизонтальные цилиндрические сосуды днищами в форме конуса, оснащенные люками, патрубками и теплоизоляцией.
Место расположения резервуаров стальных горизонтальных цилиндрических РГСН 25, заводские номера 66 и 67: СИКН-808, НФК «Салым Петролеум Девелопмент Н.В.», п. Сентябрьский.

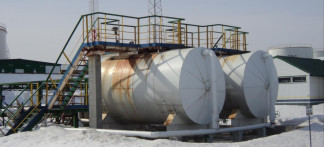

Общий вид РГСН представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГСН 25 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальная вместимость, м3 | 25 |
Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
Срок службы, лет | 20 |
наносится на титульные листы паспортов резервуаров типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар стальной горизонтальный цилиндрический | РГСН 25, зав. №№ 66 и 67 | 2 экз. |
Паспорт | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» объемным методом.
Основные средства поверки:
Комплекс градуировки резервуаров «ЗОНД», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 17906 -98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу на месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГСН 25
ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
