| Номер в госреестре | 79604-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | Рк-15 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат"), Московская обл., г. Чехов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические Рк-15 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 15 м3.
Принцип действия резервуаров стальных горизонтальных цилиндрических Рк-15 основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические Рк-15 представляют собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами. Резервуары устанавливаются на опоры, с креплением в нижней части, а в верхней части фиксируется талрепами при установке резервуаров в защитные каркасы.
Резервуары оборудованы площадкой обслуживания с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические Рк-15 с заводскими номерами 167, 179, 180, 181, 160 расположены на территории объектов ПУ ФСБ России по Сахалинской области, адреса расположения резервуаров указаны в таблице 1.
Таблица 1 - Место расположения резервуаров.
| Заводские номера резервуаров | Место расположения резервуаров |
| 167 | Сахалинская область, Южно-Курильский район, о. Кунашир, нас. пункт Третьяково, склад ГСМ |
| 179, 180, 181 | Сахалинская область, Южно-Курильский район, о. Кунашир, 6 км от р.п. Южно-Курильск, склад ГСМ |
| 160 | Сахалинская область, Южно-Курильский район, о. Кунашир, нас. пункт Алехино, склад ГСМ |

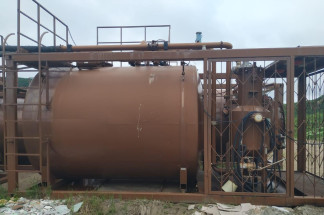

Общий вид резервуаров стальных горизонтальных цилиндрических Рк-15 представлен на рисунке 1 .
Пломбирование резервуаров стальных горизонтальных цилиндрических Рк-15 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 15 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 2 до 15 м3 при геометрическом методе, % | ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 15 |
наносится на титульный лист паспорта резервуара типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | Рк-15 | 5 шт. |
| Паспорт | - | 5 экз. |
| Градуировочная таблица | - | 5 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 -го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631 -05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ -93П (регистрационный номер 10479-98);
- штангенциркуль ТТТЦ (регистрационный номер 32368 -06);
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим Рк-15
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
