| Номер в госреестре | 79605-20 |
| Наименование СИ | Счетчики холодной воды крыльчатые, мокроходные |
| Обозначение типа СИ | BAYLAN модели BKM KY, BKM TY, BKM SD |
| Изготовитель | "BAYLAN ÖLÇÜ ALETLERI SAN. VE TIC. LTD. ŞTI.", Турция; Общество с ограниченной ответственностью "БАЙЛАН-РУС" (ООО "БАЙЛАН-РУС"), г. Орел |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной воды крыльчатые, мокроходные BAYLAN модели BKM KY, BKM TY, BKM SD (далее счетчики) предназначены для измерений объёма питьевой воды по ГОСТ Р 51232-98 и сетевой воды по СанПиН 2.1.4.1074-01, протекающей в системах холодного водоснабжения.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Поток воды попадает в корпус счетчика, а затем в измерительную вставку через ряд тангенциальных отверстий, расположенных по периметру ее нижней части. Внутри измерительной вставки установлена крыльчатка. Вода, пройдя измерительную вставку, через ее выходные отверстия в верхней части попадает в выходной патрубок корпуса счетчика. Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки передается в счетный механизм с помощью оси.
Счетчики состоят из крыльчатого преобразователя расхода и счетного механизма. Крыльчатый преобразователь состоит из корпуса, закрытого крышкой, внутри которого расположена измерительная вставка с крыльчаткой. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Регулировка точности показаний счетчика осуществляется винтом, расположенным в корпусе счетчика и обеспечивающим перепуск части потока воды из входного в выходной патрубок, минуя измерительную вставку. Счетчики имеют исполнение со съемным датчиком (магнитоуправляемым герметизированным контактом «геркон») для дистанционной передачи импульсов, пропорциональных количеству прошедшей через счетчик воды. Съемный датчик закрепляется на посадочные места в крышке счетного механизма.
Выпускаются следующие модели счетчиков:
- BKM KY - счетчики холодной воды крыльчатые одноструйные мокроходные;
- BKM TY - счетчики холодной воды крыльчатые многоструйные мокроходные;
- BKM SD - счетчики холодной воды крыльчатые многоструйные мокроходные, счетный механизм расположен в капсуле, заполненной глицерином.
Счетчики имеют исполнения с латунным корпусом или пластиковым.

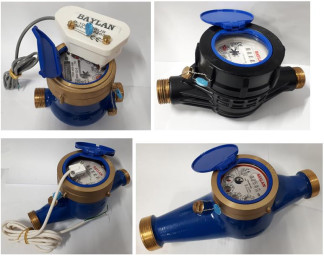

Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1- Метрологические характеристики
| Наименование характери стики | Значение | |||||||||||
| Диаметр условный, мм | 15 | 20 | 25 | 32 | 40 | 50 | ||||||
| Метрологический класс по ГОСТ Р 50193.1 | С | B | C | B | C | B | C | B | C | B | C | B |
| Минимальный расход, Qmin, м3/ч | 0,015 | 0,03 | 0,025 | 0,05 | 0,035 | 0,07 | 0,06 | 0,12 | 0,10 | 0,20 | 0,15 | 0,45 |
| Переходный расход Qt, м3/ч | 0,022 | 0,12 | 0,04 | 0,20 | 0,05 | 0,28 | 0,09 | 0,48 | 0,15 | 0,80 | 0,23 | 3,00 |
| Номинальный расход Qn, м3/ч | 1,5 | 2,5 | 3,5 | 6,0 | 10,0 | 15,0 | ||||||
| Максимальный расход Qmax, м3/ч | 3,0 | 5,0 | 7,0 | 12,0 | 20,0 | 30,0 | ||||||
| Порог чувствительности, м3/ч | 0,005 | 0,010 | 0,015 | 0,015 | 0,030 | 0,030 | ||||||
| Пределы допускаемой относительной погрешности при измерении объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax | ±5 ±2 | |||||||||||
Таблица 2 - Основные технические характеристики
| Наименование характери стики | Значение |
| Диаметр условный, мм | 15 20 25 32 40 50 |
| Температура измеряемой среды, °С | от +5 до +50 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +60 80 от 84 до 106,7 |
| Максимальное рабочее давление, МПа | 1,6 |
| Потеря давления при максимальном расходе, МПа, не более | 0,6 |
| Емкость индикаторного устройства^, м3 | 9999 / 99999 / 999999 |
| Цена деления индикаторного устройства, м3 | 0,00005 |
| Наименование характери стики | Значение | |||||
| Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота | 165 93 115 | 190 93 112 | 260 93 124 | 300 122 160 | 300 128 158 | |
| Присоединительная резьба по ГОСТ 6357-81 | G3/4 | G1 | G1 1/4 | G1 1/2 | G2 | G2 1/2 |
| Масса счетчика, кг, не более | 1,35 | 2,10 | 2,28 | 4,17 | 4,35 | |
| Наработка на отказ, ч, не менее | 65000 | |||||
| Средний срок службы, лет | 12 | |||||
| 1) Емкость индикаторного устройства зависит от типоразмера счетчика. | ||||||
наносится на лицевую панель счетчика методом фотопечати и на титульный лист паспорта счетчика типографским способом.
Таблица 5- Комплектность средства измерений
| Наименование | Количество |
| Счетчик холодной воды крыльчатый, мокро-ходный BAYLAN | 1 шт. |
| Присоединительный комплект (по требованию потребителя) | 1 шт. |
| Встраиваемый обратный клапан | 1 шт. |
| Колпачок защитный | 2 шт. |
| Упаковка | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документам:
МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки»,
ГОСТ 8.156-83 «Государственная система обеспечения единства измерений. Счетчики холодной воды. Методы и средства поверки».
Основное средство поверки:
установка поверочная 3 -го разряда согласно ГПС (часть 1) утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон воспроизведения объемного расхода воды от 0,015 до 15,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке средства измерений и на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной настройки.
приведены в эксплуатационном документе.
Техническая документация фирмы «BAYLAN OL£U ALETLERI SAN. VE TIC. LTD. §TI.», Турция
ТУ 26.51.63-001-11974691-2020 Счетчики холодной воды крыльчатые, мокроходные BAYLAN модели BKM KY, BKM TY, BKM SD. Технические условия
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
