Номер в госреестре | 79606-20 |
Наименование СИ | Полуприцеп-цистерна |
Обозначение типа СИ | STOKOTA OPL-38-3/FUE |
Изготовитель | Stokota sp. zo.o., Польша |
Год регистрации | 2020 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Полуприцеп-цистерна STOKOTA OPL-38-3/FUE (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ представляет собой алюминиевую сварную цистерну, имеющую в поперечном сечении чемоданообразную форму, закрепленную на ходовой части при помощи сварных соединений. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из семи секций. Внутри цистерны имеются перегородки -волнорезы с отверстиями -лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

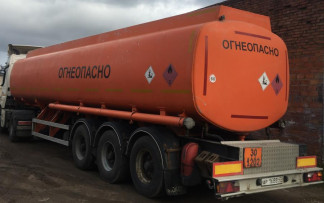

Общий вид ППЦ представлен на рисунке 1.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Б (4:1)
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
Значение
Наименование характеристики | Значение |
Номинальная вместимость, дм3 | 39300 |
Действительная вместимость 1 -й секции, дм3 | 10050 |
Действительная вместимость 2 -й секции, дм3 | 3110 |
Действительная вместимость 3 -й секции, дм3 | 5080 |
Действительная вместимость 4 -й секции, дм3 | 5050 |
Действительная вместимость 5 -й секции, дм3 | 5995 |
Действительная вместимость 6 -й секции, дм3 | 6010 |
Действительная вместимость 7 -й секции, дм3 | 4100 |
Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
Разность между номинальной и действительной вместимостью ТМ,%, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики
Снаряженная масса, кг, не более | 6950 |
Длина, мм, не более | 11280 |
Высота, мм, не более | 3600 |
Ширина, мм, не более | 2550 |
Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Полуприцеп-цистерна | STOKOTA OPL-38-3/FUE | 1 шт. |
Запасные части, инструменты и принадлежности | 1 комплект | |
Руководство по эксплуатации | 1 шт. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «ЗОНД» (регистрационный номер 17906-08), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3) Техническая документация изготовителя
Зарегистрировано поверок | 7 |
Поверителей | 4 |
Актуальность данных | 20.11.2024 |
