Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-20, 79607-20

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-20 (далее резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с двумя плоскими или усечено-коническими днищами.

Вариант установки резервуаров - наземный.

Резервуары РГС-20 - двухсекционные, РГС-5 - односекционные.

Секции резервуаров РГС-20 разделены между собой теплоизолированной перегородкой. Резервуары РГС-5 состоят из внутренней емкости и наружной оболочки.

Резервуары РГС-5 и РГС-20 отличаются номинальной вместимостью.

Места установки резервуаров на объектах Краснодарского районного управления магистральных нефтепроводов акционерного общества «Черноморские магистральные нефтепроводы»:

-    резервуары РГС-5, зав. № 1 и зав. № 2 установлены на нефтеперекачивающей станции (НПС) «Карская»;

-    резервуары РГС-20, зав. № 176 и зав. № 177 установлены на линейно-производственная диспетчерская станция (ЛПДС) «Крымская»;

-    резервуары РГС-20, зав. № 265 и зав. № 266 установлены в цехе технологического транспорта и спецтехники (ЦТТиСТ);

-    резервуары РГС-20, зав. № 290 и зав. № 291 установлены на ЛПДС «Хадыженская»;

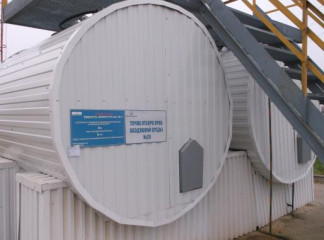

-    резервуары РГС-20, зав. № 324 и зав. № 327 установлены на НПС «Нововеличковская». Общий вид резервуаров представлен на рисунке 1.

Пломбирование резервуаров не предусмотрено.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    комплекс градуировки резервуаров «Зонд», регистрационный номер в Федеральном информационном фонде 17906-98, производительность 100, 150, 200, 250 л/мин., пределы допускаемой относительной погрешности измерения объема выдаваемой жидкости 0,15%;

-    рулетка измерительная металлическая 2-го класса точности Р20Н2К, регистрационный номер в Федеральном информационном фонде 46391-11;

-    плотномер ПЛ0Т-3Б-1Р-20А-20, регистрационный номер 20270-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара, в местах подписи поверителя.

Сведения о методах измерений

отсутствуют

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5, РГС-20

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
