| Номер в госреестре | 79609-20 |
| Наименование СИ | Анализаторы цифровых потоков |
| Обозначение типа СИ | Network Master Pro MT1000A |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цифровых потоков Network Master Pro MT1000A (далее по тексту -анализаторы) предназначены для воспроизведения тактовой частоты следования импульсов, заданной амплитуды и длительности, в структурированном тестовом сигнале и измерений количества информации (объема данных) в оборудовании цифровых систем передачи информации с целью их проверки и тестирования.
Принцип действия основан на формировании и анализе тестовых сигналов с заданными параметрами, передаваемых и принимаемых по цифровым каналам передачи и групповым трактам. Формирование тестового сигнала с тактовой частотой следования импульсов осуществляется от внутреннего задающего генератора. Форма импульсов определяется амплитудой и длительностью. В анализаторе обеспечена возможность работы по двум каналам с симметричными и коаксиальными входами и выходами.
Для проведения измерений анализаторы формируют цифровой сигнал без цикла или структурированный сигнал с вводом тестовой последовательности в выбранные канальные интервалы, регистрируют и анализируют ошибки в принимаемом тестовом или рабочем сигнале. В качестве тестовых используются псевдослучайные или программируемые последовательности. Тестовые сигналы выдаются на электрические или оптические выходы.
Конструктивно анализаторы выполнены в виде переносных портативных разъёмных моноблоков. Передняя часть является базовой, к которой присоединяются сменные измерительные блоки, каждый из которых обеспечивают работу с разными скоростями передачи данных и типами интерфейсов. На скоростях передачи данных до 10 Гбит/с используются измерительные блоки типов MU100010A, до 100 Гбит/с - блоки MU100011A. На передних панелях базовых частей расположены кнопка включения анализатора, сенсорный дисплей, который отображает информацию и обеспечивает управление. На верхних панелях базовых частей анализаторов расположены соединители, используемые для подключения внешнего блока питния, и разъемы USB, Ext Clock, Aux, Ethernet, для подключения наушников. На верхних панелях измерительных блоков расположены соединители, используемые при тестировании. Для работы анализаторов с электрическими сигналами использованы разъёмы типа BNC, RJ45, SMA. Для работы анализаторов с оптическими сигналами на верхних панелях блоков имеются разъемы, в которые могут устанавливаться оптические трансиверы, (приемопередатчики) соответствующие международным стандартам: SFP, SFP+, SFP28, QSFP+, QSFP28, CFP4. Идентификационные данные базовых частей расположены на их нижних стенках, измерительных блоков - на их задних стенках.
Внешний вид анализаторов, места нанесения знака утверждения типа представлены на рисунках 1, 2, 3. Пломбирование производится несъёмными заклейками на крышках с внутренних сторон анализаторов и модулей.

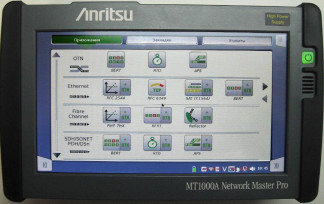

Место нанесения знака утверждения типа Рисунок 1. Вид передней панели анализатора
В анализаторах устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "средний" согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FrameworkCore |
| Номер версии (идентификационный номер) ПО | 8.0 и выше |
| Цифровой идентификатор ПО | 0x328 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение | |||
| Пределы допускаемой относительной погрешности частоты внутреннего задающего генератора | ±4,6-10-6 | |||
| Тестовые сигналы: - электрические - оптические | E1, E3, E4, STM-1e, Ethernet - 10M STM-1/4/16/64, FC, CPRI/OBSAI, Or 2G, 4G, 8G, 10G, 16G, 25G, 4 | 1, 100M, 1000M rN, Ethernet - 1G, 10G, 100G | ||
| Параметры тестовых сигналов на электрических выходах: | Сигнал | Выходной разъём | Амплитуда импульсов, В | Длительность импульсов, нс |
| E1 | RJ48 | 3,0±0,3 | 244±25 | |
| E1 | BNC | 2,37±0,237 | 244±25 | |
| E3 | BNC | 1,0±0,1 | 14,55±2,45 | |
| E4 | BNC | 0,5±0,05 | «0» - 3,59±0,45 «1» - 7,18±0,6 | |
| STM-1e | BNC | 0,5±0,05 | «0» - 3,215±0,45 «1» - 6,43±0,6 | |
| Допустимое затухание электрических сигналов на входе приёмника, дБ: - для Е1 - для Е3, Е4, STM-1e | 40 12 | |||
| Уровни мощности сигналов на оптических выходах | В соответствии с характеристиками оптических трансиверов, соответствующих международным стандартам, входящих в комплект анализатора | |||
| Минимальная мощность на оптических входах | В соответствии с характеристиками оптических трансиверов, соответствующих международным стандартам, входящих в комплект анализатора | |||
| Диапазон измерений количества информации (объёма данных) К, байт | от 10 до 1011 | |||
| Пределы допускаемой абсолютной погрешности измерений количества информации (объёма данных) в диапазоне, байт: - от 10 до 107 включ. - св. 107 до 1011 | ±10 ±К-10'4 | |||
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В от внутренней аккумуляторной батареи от внешней сети переменного тока (220±22 В) посредством адаптера | 10,8 18 |
| Потребляемая мощность, В-А, не более | 65 |
| Габаритные размеры, мм, не более - c модулем MU100010A - c модулем MU100011A | 257x164x82 257x164x89 |
| Масса анализаторов, кг, не более | 2,7 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от 0 до +50 85 от 84,0 до 106,7 |
наносится на лицевую панель анализатора или титульный лист руководства по эксплуатации типографским или иным способом.
Таблица 4 - Комплектность средства измерений
| Наименование комплектующего изделия | Условное обозначение | Количество, шт./экз. |
| Анализатор цифровых потоков Network Master Pro MT1000A | - | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | МТ1000А-2020 РЭ | 1 |
| Паспорт | МТ1000А-2020 ПС | 1 |
| Методика поверки | МТ1000А-2020 МП | 1 |
осуществляется по документу МТ1000А-2020 МП «Анализаторы цифровых потоков Network Master Pro MT1000A. Методика поверки», утвержденному ООО «КИА» 22.05.2020 г.
Основные средства поверки:
осциллограф цифровой TDS 3052C (регистрационный номер в Федеральном информационном фонде (рег. №) 19295-00);
анализатор цифровых линий связи ANT -20 (рег. № 15963-07); частотомер электронно-счётный Ч3 -64 (рег. № 9135-83); аттенюатор ступенчатый ручной 8494B (рег. № 60237-15); аттенюатор ступенчатый ручной 8496B (рег. № 60237-15); рабочий эталон единицы мощности оптического излучения ВОСП РЭСМ-ВС (рег. №53225-13);
комплекс измерительный ВЕКТОР-ИКИ-2016 (рег. № 65643-16).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
изложены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам цифровых потоков Network Master Pro MT1000A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
РД 45.237-2002 Измерители показателей ошибок и параметров дрожания и дрейфа фазы цифровых трактов. Технические требования
ГОСТ Р 8.873-2014 ГСИ Г осударственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии Техническая документация изготовителя
