| Номер в госреестре | 79616-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-75 |
| Изготовитель | Акционерное общество "Челябинский завод металлоконструкций" (АО "Чзмк"), г. Челябинск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-75 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 75 м3.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-75 основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-75 представляют собой горизонтально расположенный цилиндрический стальной сосуд с коническими днищами.
Резервуары установлены на седловых опорах и оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары РГС-75 с заводскими номерами 17, 18, 19, 20, 21, 22 расположены по адресу: 184355, Мурманская область, Кольский район, п. Мурмаши, Аэропорт, ООО «Газпромнефть-Аэро Мурманск».

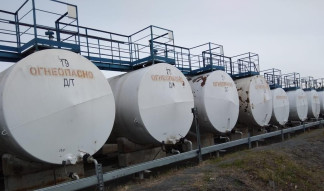

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-75 представлен на рисунке 1 .
Рисунок 1 - Общий вид резервуаров РГС-75 Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-75 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 12 до 75 м3 при геометрическом методе, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-75 | 6 шт. |
| Паспорт | - | 6 экз. |
| Градуировочная таблица | - | 6 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 -го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631 -05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ -93П (регистрационный номер 10479-98);
- штангенциркуль ТТТЦ (регистрационный номер 32368 -06);
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-75
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
