| Номер в госреестре | 79625-20 |
| Наименование СИ | Установка тестирования микросоединений |
| Обозначение типа СИ | ТМ-1 |
| Изготовитель | Общество с ограниченной ответственностью "Автоматизированная система контроля и диагностирования "ИБИС" (ООО АСКД "ИБИС"), г. Мытищи, Московская обл. |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка тестирования микросоединений ТМ-1 (далее - установка) предназначена для измерений силы, приложенной при проведения тестовых испытаний сварных и паяных соединений кристаллов на сдвиг и отрыв, с последующей передачей полученных значений на экран персонального компьютера (ПК).
Принцип действия установки основан на приложении к испытываемому образцу воздействующего усилия заданного направления с помощью нагружающего картриджа. Сила, приложенная к испытываемому образцу, преобразуется тензометрическим преобразователем в электрический сигнал, изменяющийся пропорционально приложенной силе. Электрический сигнал регистрируется и обрабатывается электронным блоком.
Конструктивно установка состоит из электронного блока, предметного столика и устройства нагружения. Конфигурация установки в зависимости от применяемых картриджей позволяет выполнять следующие операции:
- испытание на отрыв клиновых и шариковых проволочных сварных соединений;
- испытание на сдвиг клиновых и шариковых проволочных сварных соединений;
- испытание на сдвиг контактных выступов, шариковых выводов;
- испытания на сдвиг кристаллов.
Установка имеет возможность автоматического проведения испытаний по программам, задаваемым с ПК. На корпусе установки установлен микроскоп для наблюдений за процессом испытаний.
Результаты измерений в единицах силы отображаются на дисплее ПК

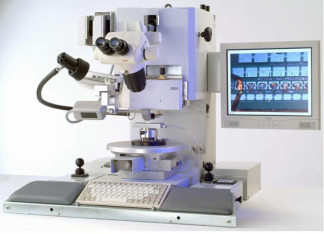

Рисунок 1 - Общий вид установки тестирования микросоединений ТМ -1
Управление процессом испытаний осуществляется с помощью специального программного обеспечения (ПО). Программное обеспечение служит для настройки установки, задания программ испытаний, проведения измерений, включая визуальный анализ, обработку и хранение полученных данных.
ПО имеет пользовательский интерфейс, ввод данных производится с помощью клавиатуры и манипулятора типа «мышь» на встроенном компьютере. Идентификационный данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Paragon.exe |
| Номер версии (идентификационный номер) ПО | 3.2.2.0 |
| Цифровой идентификатор ПО (контрольная сумма) | D35403 3 CADA7D4A14B3 8210BBE3 39853 |
| Алгоритм вычисления идентификатора ПО | MD5 |
| Примечание: | значение контрольной суммы приведено для версии автономного ПО 3.2.2.0 |
Программное обеспечение устанавливается в определенную директорию жесткого диска встроенного компьютера.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно рекомендациям Р 50.2.077 -2014.
Метрологические и технические характеристики установки приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы при испытаниях, Н | от 0,01 до 500 |
| Пределы допускаемой приведенной (к верхнему значению поддиапазона измерений) погрешности измерения силы, %: | |
| - поддиапазон от 50 до 500 Н | |
| - поддиапазон от 20 до 200 Н | |
| - поддиапазон от 10 до 100 Н | |
| - поддиапазон от 20 до 50 Н | |
| - поддиапазон от 5 до 50 Н | ±0,5 |
| - поддиапазон от 4 до 25 Н | |
| - поддиапазон от 2,5 до 25 Н | |
| - поддиапазон от 1 до 10 Н | |
| - поддиапазон от 1 до 5 Н | |
| - поддиапазон от 0,5 до 5 Н | |
| - поддиапазон от 0,25 до 2,5 Н | |
| - поддиапазон от 0,4 до 2 Н | |
| - поддиапазон от 0,01 до 1 Н |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочее пространство предметного стола, длинахширина, мм | 280x290 |
| Габаритные размеры, мм, не более | 630x600x830 |
| Масса, кг, не более | 85 |
| Электропитание осуществляется от сети переменного тока: напряжение, В частота, Гц | 220 ± 10 50/60 |
| Потребляемая мощность, кВт, не более | 0,5 |
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность, % Скорость движения активного захвата, мм/с | от +5 до +40 от 15 до 95 от 0,2 до 6 |
| Срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 15000 |
наносится на боковую панель основного блока установки в виде наклейки, и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность установки ТМ-1
| Наименование | Обозначение | Количество |
| Установка тестирования микросоединений зав.№ 001 | ТМ-1 | 1 шт. |
| Комплект картриджей и оправок | 1 комп. | |
| Руководство по эксплуатации | 000.037.MK03 РЭ | 1 экз. |
| Паспорт | 000.037.MK03 ПС | 1 экз. |
| Методика поверки | МП 253-668-2020 | 1 экз. |
осуществляется по документу МП 235-668-2020 «ГСИ. Установки тестирования микросоединений ТМ-1. Методика поверки», утвержденному ФГУП «ВНИИМ им.Д.И. Менделеева» 24.08.2020.
Основные средства поверки:
- рабочий эталон единицы массы 3 разряда в соответствии с Государственной поверочной схемой для средств измерений массы, утвержденной приказом Росстандарта от 29.12.2018 № 2818.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель основного блока установки в виде наклейки и на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке тестирования микросоединений ТМ-1
Приказ Росстандарта от 22.10.2019 № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»
