| Номер в госреестре | 79627-20 |
| Наименование СИ | Комплексы программно-аппаратные |
| Обозначение типа СИ | "ГИДРА" |
| Изготовитель | Общество с ограниченной ответственностью "СИТИЛАБС" (ООО "СИТИЛАБС"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-аппаратные «ГИДРА» (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU) и скорости движения транспортных средств (ТС) на контролируемом участке по видеокадрам.
Принцип действия комплексов основан на автоматической синхронизации с национальной шкалой координированного времени UTC(SU) и записи текущего момента времени в сохраняемые фото-видеокадры.
Принцип действия при измерении скорости движения ТС на контролируемом участке основан на измерении интервала времени, за который ТС прошло расстояние между комплексами. Для измерений скорости движения ТС на контролируемом участке необходимо минимум два комплекса.
Синхронизация системного времени вычислительного блока и используемого программного обеспечения (ПО) для формирования отметок времени и контроля временных интервалов осуществляется при помощи аппаратуры навигационно-временной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM, NV08C-CSM-DR (рег. № 52614-13). Видеокамеры работают круглосуточно.
Комплексы состоят из вычислительного блока, видеокамеры и кронштейна крепления. В состав каждого вычислительного блока входят: источник питания, вычислительный модуль и аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM, NV08C-CSM-DR.

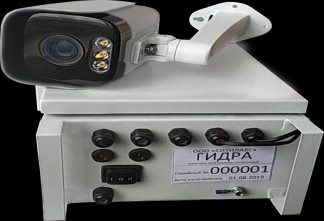

Общий вид комплексов, а также схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунке 1.
Схема пломбировки относительно крепежа представлена на рисунке 2.
Маркировка наноситься на нижнюю стенку вычислительного блока. Общий вид маркировки комплексов, представлен на рисунке 4.
ООО «СИТИ/1АБС»
ГИДРА
КОМПЛЕКС ПРОГРАММНО-АППАРАТНЫЙ
Серийный №: 000001 Дата изготовления: 01.08.2019
Рисунок 4 - Общий вид маркировки комплексов
Функционирование комплексов осуществляется под управлением специализированного программного обеспечения ПАК SOVA.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационное данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПАК SOVA |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.1 |
| Цифровой идентификатор ПО | 9076e3ffafe5ae330c88d13a3402ff82fe138 1e1e8c9fee963 5213e8f5280f12 |
| Алгоритм вычисления контрольной суммы исполняемого кода | SHA256 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации текущего времени комплексов с национальной шкалой времени UTC(SU), с | ±1 |
| Диапазон измерений скорости движения ТС на контролируемом участке, км/ч | от 0 до 300 |
| Пределы допускаемой погрешности измерения скорости движения ТС на контролируемом участке -абсолютная, в диапазоне от 0 до 100 км/ч включ., км/ч - относительная, в диапазоне св. 100 до 300 км/ч, % | ±3 ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Минимальная протяженность контролируемого участка, м | 200 |
| Масса составных частей комплексов, кг, не более: | |
| - вычислительный блок | 11 |
| - видеокамера (без кронштейна крепления) | 8 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP 66 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +55 |
| - относительная влажность при температуре 25 °С, %, не более | 95 |
| Габаритные размеры составных частей комплексов, мм, не более: - вычислительный блок | |
| - высота | 500 |
| - ширина | 320 |
| - длина | 220 |
| - видеокамера (без кронштейна крепления) | |
| - высота | 280 |
| - ширина | 155 |
| - длина | 640 |
| Напряжение питания переменного тока частотой (48 - 53) Гц, В | от 100 до 240 |
| Потребляемая мощность, ВА, не более | 40 |
наносится на корпус вычислительного блока в виде наклейки и на титульные листы руководства по эксплуатации и паспорта методом печати.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| Комплекс программно-аппаратный: | «ГИДРА» | |
| - вычислительный блок | 1 шт. | |
| - видеокамера | 1 шт. | |
| - кронштейн крепления | 1 шт. | |
| Программное обеспечение | ПАК SOVA | 1 шт. |
| Руководство по эксплуатации | СИТИЛАБС.ГИДРА.РЭ | 1 экз. |
| Паспорт | СИТИЛАБС.ГИДРА.П | 1 экз. |
| Методика поверки | 651-19-039 МП | 1 экз. |
осуществляется по документу 651-19-039 МП «ГСИ. Комплексы программно-аппаратные «ГИДРА». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18.10.2019.
Основные средства поверки:
- источник первичный точного времени УКУС -ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде.
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C -CSM-DR, регистрационный номер 52614-13 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексам программноаппаратным «ГИДРА»
СИТИЛАБС.ГИДРА.ТУ «Комплексы программно -аппаратные «ГИДРА». Технические условия
