| Номер в госреестре | 79629-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-12,5, РГС-40 |
| Изготовитель | Великолукский завод "Транснефтемаш" филиал Акционерного общества "Транснефть -Верхняя Волга" (Великолукский завод "Транснефтемаш" филиал АО "Транснефть-Верхняя Волга"), Псковская обл., г. Великие Луки |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-12,5, РГС-40 (далее резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с двумя усечено-коническими днищами. Вариант установки резервуаров - подземный.
Заполнение и выдача продукта производится через приемо-раздаточные устройства, расположенные в верхней части резервуара.
Резервуары отличаются номинальной вместимостью.
Резервуары установлены на нефтеперекачивающей станции «Заречье», Краснодарского районного управления магистральных нефтепроводов акционерного общества «Черноморские магистральные нефтепроводы»

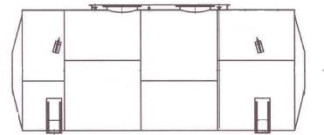

Общий вид эскиза резервуаров РГС-12,5, РГС-40 представлен на рисунке 1.
отсутствует
| Наименование характеристики | Значение | |
| РГС-12,5 | РГС-40 | |
| Номинальная вместимость, м3 | 12,5 | 40,0 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |
| Наименование характеристики | Значение | |
| РГС-12,5 | РГС-40 | |
| длинна, мм | 4280 | 9093 |
| диаметр, мм | 2008 | 2408 |
| высота, мм | 3600 | 3600 |
| Средний срок службы, лет | 30 | 30 |
| Условия эксплуатации: - температура окружающей среды, оС - атмосферное давление, кПа | от -40 до +60 от 84,0 до 106,7 | от -60 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерения
Таблица 3 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-12,5, зав. №10 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-40, зав. №121 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «Зонд», регистрационный номер в Федеральном информационном фонде 17906-98, производительность 100, 150, 200, 250 л/мин., пределы допускаемой относительной погрешности измерения объема выдаваемой жидкости 0,15%;
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, регистрационный номер в Федеральном информационном фонде 46391-11;
- плотномер ПЛОТ-3Б-1РУ, регистрационный номер в Федеральном информационном фонде 57859-14;
- измеритель комбинированный Testo 410-1, регистрационный номер в Федеральном информационном фонде 52193-12;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара, в местах подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-12,5, РГС-40
Приказ Росстандарта от 7 февраля 2018 № 256 г. «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
