| Номер в госреестре | 79632-20 |
| Наименование СИ | Система управления автоматизированная технологическими процессами АСУ ТП 61.576.0000.00 |
| Изготовитель | Федеральное государственное унитарное предприятие "Опытное конструкторское бюро "Факел" (ФГУП "ОКБ "Факел"), г. Калининград |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система управления автоматизированная технологическими процессами АСУ ТП 61.576.0000.00 (далее по тексту - АСУ ТП) предназначена для преобразования выходных сигналов от не входящих в состав АСУ ТП первичных измерительных преобразователей в виде силы и напряжения постоянного тока с визуализацией результатов в единицах контролируемых технологических параметров, сбора и хранения полученной информации, а также для автоматизации управления работой двигателя.
АСУ ТП 61.576.0000.00 предназначена: для измерений параметров изделий, стендовых источников сигналов и параметров, характеризующих условия проведения испытаний на стенде, и визуализации результатов измерений на экранах мониторов в режиме онлайн и после проведения технологических процессов; для формирования файлов базы данных измерений и формирования файлов истории испытаний, в которые заносятся все действия ПО АСУ ТП и действия оператора во время с последующей обработкой в соответствии с требованиями программ проведения технологических процессов; управления работой источников питания на стенде 9А1 ОИ КИС «Неман» в автоматическом и ручном режимах.
В состав системы входят следующие блоки и устройства:
- блок нормализации и гальванической развязки сигналов (БНС-А) КИС.9А1-2015.7500.00 для гальванической развязки и нормализации измеряемых напряжений, поступающих с УУ, и их дальнейшего аналого-цифрового преобразования контроллером NI USB-6218, с последующей передачей оцифрованных значений через USB -порт в память ПК;
- устройство управления КИС.9А1 -2015.7600.00 (УУ) в части формирования напряжений, пропорциональных измеряемым токам и преобразования входных аналоговых сигналов модулем сБР-А1 -100 в цифровой код;
- АСУ ТП поддерживает функцию обмена данными с не входящими в состав системы средствами измерений по интерфейсу RS -232. Полученные данные могут быть использованы для формирования дополнительных ИК следующих средств измерений:
- модули «ЭЛЕМЕР -EL-4019», «ЭЛЕМЕР-EL-4015» комплекса измерительновычислительного НПО «ЭЛЕМЕР» (далее - модуль), объединенные по интерфейсу RS-485, осуществляющие измерения сигналов постоянного электрического напряжения от термопар типа ХА и электрического сопротивления от термопреобразователей сопротивления Pt100 (не входящих в состав АСУ ТП) и передачу оцифрованных значений через преобразователь EL -4020RS в COM-порт ПК;
- модули «ЭЛЕМЕР-EL-4019», объединенные по интерфейсу RS -485, осуществляющие измерения силы постоянного электрического тока от датчиков давления типа РМР1400,
UNIK5000, DMP331K (не входящих в состав АСУ ТП) и передачу оцифрованных значений в COM-порт ПК;
- модули «ЭЛЕМЕР-EL-4019», осуществляющие измерения сигналов постоянного электрического напряжения от вакуумметра сопротивления APGX (не входит в состав АСУ ТП), и передачу оцифрованных значений в COM -порт ПК;
- регистратор многоканальный технологический РМТ 59 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29934-15), осуществляющий измерения сигналов постоянного электрического напряжения от системы измерения усилия и регистрации тяги и передачу оцифрованных значений в COM -порт ПК;
- персональный компьютер (ПК) с платой NI PCI-232/8 (расширение СОМ - портов) для подключения измерительных приборов, имеющих в своем составе цифровой выход RS -232 для подключения к ПК.

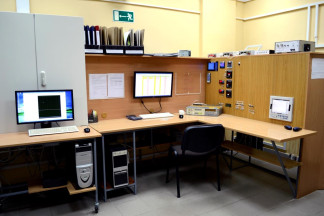

Аппаратные средства АСУ ТП находятся в пультовой стенда (рисунок 1).
Н
И
и - системный блок ПК автоматизированной системы управления.
И - системный блок ПК автоматизированной системы измерения;
- блок питания БППС -96 дифференциального датчика давления уровневого измерителя расхода;
И -РМТ-59 системы регистрации усилия (тяги).
Слева от АРМ испытателей расположен шкаф телекоммуникационный напольный ШТК-М 42.6.6 (19”42U) с основным оборудованием АСУ ТП (рисунок 2)
Система принудительной вентиляции шкафа
Посты подключения источников питания и оборудования к сети 220 В
Программируемые источники питания TDK-Lambda клапанов и нагревателей изделия и технологической оснастки
Тумблерный узел конфигурации источников питания АСУ ТП в соответствии с программой проведения испытаний
Сетевой коммутатор D-LinkDES 10160
Рисунок 2 - Шкаф оборудования АСУ ТП в пультовом стенде 9А1.
АСУ ТП поддерживает функцию обмена данными с не входящими в состав системы средствами измерений по интерфейсу RS -232. Полученные данные могут быть использованы для формирования дополнительных ИК.
Пломбирование системы управления автоматизированной технологическими процессами не предусмотрено.
В состав программного обеспечения (ПО) входит: общее ПО;
ПО Run-Time System содержащее общие библиотеки и компоненты среды разработки специального ПО для работы скомпилированных приложений; разработанное специальное ПО; конфигурационное ПО от производителей СИ;
коммуникационное ПО от производителей плат расширения коммуникационных портов
ПЭВМ.
В состав общего ПО входят:
Операционная система Microsoft Windows XP Professional Service Pack 3;
Программные средства защиты и восстановления данных;
Сервисные системные программные средства (драйверы, архиваторы, редакторы, генераторы отчетов и т.д.).
В состав специального ПО «OPCVIEW» входят:
программа монитора «OPCVIEW» СИ и компонентов измерительных систем (КИС); программа просмотра «TLD View» сохраненных в базе данных (БД) результатов измерений в виде графиков и сохранения в виде изображения требуемого формата;
программа экспорта «TLD Toolboox» сохраненных в БД результатов измерений в текстовую таблицу или в график волны сигнала (waveform) или в график зависимости значения параметра от времени в виде изображения требуемого формата;
программа конфигурации «Protector» для защиты шкал калибровки каналов от несанкционированного доступа для редактирования в базе данных MXS.
пакет программ «SPY NET» предназначенных для проверки связи и диагностики СИ и КИС в автономном режиме.
Версия ПО и цифровой идентификатор программ соответствует представленным в таблице №1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |||||
| Идентификационное | UUT | UTT | OPCVIEW.e | TLDView. | TLD | Protector. |
| наименование ПО | Control.exe | Server.exe | xe | exe | Export.exe | exe |
| Номер версии (идентификационный номер) ПО | 3.3.3.8 | 2.0.0.1 | 3.4.4.11 | 1.2.1.3 | 1.3.1.5 | 1.0.0.6 |
| Цифровой | 77661baef3 | 16e47fd14 | c04ead877ac | 5366d965f | b2b3ff08f | 70699d3b |
| идентификатор ПО | cc7fc25a25e | 3cf5c894d | 185003a19d | e070ea723 | 4809ae07d | 674f6130 |
| f978c28c83 | c33b83e3 | ca21e4613fc | 685445acd | 9b8c1b7b9 | 587cb030 | |
| c27df6 | 836d4 | b295f | 93320808 | |||
Для идентификации версий ПО и цифровых идентификаторов (контрольных сумм) используется встроенный модуль идентификации «MD5CheckSum Window». Защита метрологически значимых параметров шкал преобразования каналов обеспечивается специальными паролями в программе управления доступом к конфигурации шкал DAQmx (Protector.exe). Сервер системы опломбирован.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики аналоговых входов АСУ ТП 61.576.0000.00
| Тип входного сигнала | Диапазон измерений | Т ип применяемого контроллера | Пределы допускаемой приведенной к нормирующему значению погрешности, % |
| Постоянное электрическое напряжение, В | от 0 до 30 от 0 до 5 от 0 до 1 | сБР-А1 -100 | ±0,2 |
| Постоянный электрический ток, мА | от 0 до 24 | cFP-А!-100 | ±0,2 |
| Примечание - В качестве нормирующего значения при определении приведенной погрешности принимается диапазон преобразования технологического параметра/диапазон воспроизведения выходного сигнала. | |||
Таблица 3 - Метрологические характеристики каналов измерения параметров изделия
АСУ ТП 61.576.0000.00
| Тип входного сигнала | Диапазон измерений | Т ип применяемого контроллера | Пределы допускаемой приведенной к нормирующему значению погрешности, % |
| Постоянное электрическое напряжение, В | от 0 до 40 от 0 до 10 | NI USB-6218 | ±0,2 ±0,5 |
| Постоянный электрический ток, А | от 0 до 0,4 от 0 до 1,5 | NI USB-6218 | ±0,5 |
| Примечание - В качестве нормирующего значения при определении приведенной погрешности принимается диапазон преобразования технологического параметра/диапазон воспроизведения выходного сигнала. | |||
Метрологические характеристики каналов, принимающих данные по цифровым интерфейсам, соответствую метрологическим характеристикам средств измерений применяемых в них.
Таблица 4 - Основные технические характеристики АСУ ТП 61.576.0000.00
| Наименование характеристик | Значение |
| Число дискретных каналов | 56 |
| Число измерительных каналов | 32 |
| Число измерительных каналов на основе цифровых приборов, с выходом RS232, RS485, Ethernet, не более | 255 |
| Частота опроса каналов БНС-A, Гц | 10 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа - напряжение питающей сети, В - частота питающей сети, Гц | от +15 до +35 80 от 86 до 106 220±5 50±1 |
наносится на титульный лист Руководства по эксплуатации и паспорта на АСУ ТП 61.576.0000.00 типографским способом.
Таблица 5 - Комплектность АСУ ТП 61.576.0000.00
| Наименование | Обозначение | Регистрационный номер | Количество |
| устройство управления | КИС.9А1-2015.7600.00 | - | 1 шт. |
| источники бесперебойного питания | TRI - Power X3 НЕ 10кВА | - | 1 шт. |
| «APC» Back -UPS ES700 | - | 1 шт. | |
| программируемый источник питания | TDK-Lambda ZUP36-6 | 46688-11 | 10 шт. |
| TDK-Lambda ZUP60-7 | 46688-11 | 4 шт. | |
| PSW 80-13,5 (27В) | 52379-13 | 4 шт. | |
| блок нормализации и гальванической развязки сигналов | КИС.9А1-2015.7500.00 | - | 1 шт. |
| контроллер | ЭЛЕМЕР-EL-4019 | 43466-15 | 16 шт. |
| ЭЛЕМЕР-EL-4015 | 43466-15 | 6 шт. | |
| регистратор многоканальный технологический | РМТ 59 | 29934-15 | 1 шт. |
| Руководство по эксплуатации | 61.576.0000.00 РЭ | - | 1 экз. |
| Формуляр | 61.576.0000.00 ФО | - | 1 экз. |
| Методика поверки | 61.576.0000.00 МП | - | 1 экз. |
осуществляется по документу 61.576.0000.00 МП «Система управления автоматизированная технологическими процессами АСУ ТП 61.576.0000.00. Каналы измерительные. Методика поверки», утвержденному ФГУП «ОКБ «Факел» 04 декабря 2019 г.
Основные средства поверки:
- калибратор универсальный 9100Е (регистрационный № 25985 -03);
- калибратор - измеритель унифицированных сигналов эталонный ИКСУ -2000 (регистрационный № 20580-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к системе управления автоматизированной технологическими процессами АСУ ТП 61.576.0000.00
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
