| Номер в госреестре | 79633-20 |
| Наименование СИ | Системы измерений передачи данных |
| Обозначение типа СИ | Nokia_CMG_v10 |
| Изготовитель | Nokia Solutions and Networks Oy, Финляндия |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений передачи данных Nokia_CMG_v10, далее СИПД, предназначены для измерений количества (объема) информации при приеме/передаче данных, с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Принцип действия СИПД основан на формировании тарификационных записей (CDR) по каждому абоненту на основании учета использованных сетевых ресурсов для каждого сеанса приема/передачи данных.
СИПД является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями шлюза пакетной передачи данных подвижной радиотелефонной связи Cloud Mobile Gateway (CMG), версии ПО 10.0, входящего в состав оборудования пакетного ядра сетей подвижной радиотелефонной связи Nokia Cloud Packet Core, версий ПО 19, 20, производства Nokia Solutions and Networks Oy, Финляндия.
Оборудование CMG осуществляет коммутацию пакетных данных в сетях GSM 900/1800, UMTS, LTE, включая маршрутизацию и управление пользовательскими сессиями.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа замком со специальным ключом. Таким образом, данный тип конструкции оборудования блокирует сервер от несанкционированного доступа, исключает возможность бесконтрольной выемки кассет и доступ к процессору.
Внешний вид оборудования представлен на рисунках 1 и 2.

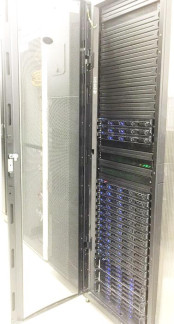

Рисунок 1 - Внешний вид шкафа Рисунок 2 - Вид кассетных модулей
Программное обеспечение (ПО) встроенное, версии 10.0, управляет функционированием оборудования.
По уровню защиты ПО СИ - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименовании ПО | Cloud Mobile Gateway Release 10.0. |
| Номер версии (идентификационный номер) ПО | TiMOS-MG-C-10.0 |
| Цифровой идентификатор ПО | Каждый бинарный модуль ПО снабжён уникальным цифровым идентификатором, который прописывается при его сборке (компиляции) в R&D. |
ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.
Конструкция оборудования исключает возможность несанкционированного влияния на ПО (метрологически значимую часть ПО) и измерительную информацию.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения объемов (количества) информации, в диапазоне от 10 байт до 100 Мбайт, байт | ±1 |
| Вероятность неправильного представления исходных данных для тарификации, не более | 0,0001 |
наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| СИПД в составе шлюза CMG | - | 1 шт. |
| Руководство по эксплуатации | 5295-016-46451943-2020РЭ | 1 экз. |
| Методика поверки | 5295-016-46451943-2020МП | 1 экз. |
осуществляется по документу 5295-016-46451943-2020МП «ГСИ. Системы измерений передачи данных Nokia_CMG_v10. Методика поверки», утвержденному
ООО «НТЦ СОТСБИ» 07 апреля 2020 г.
Основное средство поверки:
Формирователь - измеритель соединений универсальный СИГМА, регистрационный номер в Федеральном информационном фонде № 61022-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Приказ Минкомсвязи РФ от 23.07.2015 № 277 «Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Техническая документация производителя
