| Номер в госреестре | 79634-20 |
| Наименование СИ | Пробник напряжения |
| Обозначение типа СИ | SHC-1-1000 |
| Изготовитель | "NARDA Safety Test Solutions S.r.l", Италия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробник напряжения SHC-1-1000 (далее - пробник) предназначен (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряжения синусоидальных, шумовых и импульсных радиопомех в сетях электропитания, линиях связи, управления и передачи данных.
Принцип действия пробника основан на методе высокочастотной фильтрации с использованием последовательно соединенных резистора и конденсатора.
Пробник состоит из диэлектрического корпуса, на торце которого расположен входной разъем для подключения измерительного штыря. На боковой поверхности находится провод черного цвета со штырем для подключения к проводу измерительного заземления. С противоположной стороны корпуса расположен разъем для подключения к измерительному оборудованию с помощью гибкого экранированного кабеля.
Корпус пробника имеет неразборную конструкцию, поэтому пломбировка от несанкционированного доступа не требуется.

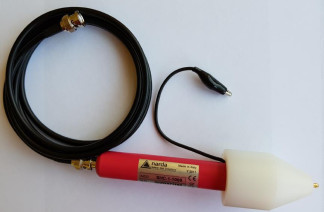

Общий вид пробника, обозначение места нанесения знака утверждения типа представлены на рисунке 1.
отсутствует.
2
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Рабочий диапазон частот, МГц | от 0,009 до 30 |
| Коэффициент калибровки в зависимости от частоты напряжения переменного тока, дБ 9 кГц | 40 |
| 10 кГц | 39 |
| от 0,05 до 30 МГц | 35 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±1,5 |
| Входное сопротивление, Ом | 1500±80 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Максимальное входное напряжение постоянного тока, В | 1500 |
| Максимальное входное напряжение переменного тока частотой 50 Гц (среднее квадратическое значение), В | 1000 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 200 45 45 |
| Масса, кг, не более | 0,45 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +30 от 30 до 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус пробника в виде наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пробник напряжения в составе: | SHC-1-1000 | |
| Пробник | - | 1 шт. |
| ВЧ кабель | - | 1 шт. |
| Наконечник «игла» | - | 1 шт. |
| Наконечник «крокодил» | - | 1 шт. |
| Руководство по эксплуатации | SHCEN-70412 РЭ | 1 экз. |
| Формуляр | SHCEN-70412 ФО | 1 экз. |
| Методика поверки | SHCEN-70412 МП | 1 экз. |
осуществляется по документу SHCEN-70412 МП «ГСИ. Пробник напряжения SHC-1-1000. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 04.10.2019 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33210А, регистрационный номер 32993 -09 в Федеральном информационном фонде;
- мультиметр цифровой 34401А, регистрационный номер 54848-13 в Федеральном информационном фонде;
- анализатор цепей векторный С2420, регистрационный номер 65960-16 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого пробника с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительно-го клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия (с Изменением N 1)
