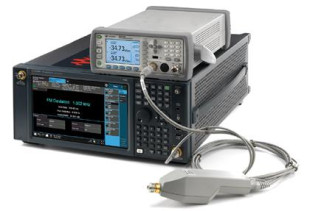

Системы измерительного приемника N5531X, 79636-20

Наименование

опции

Описание опций

503

Диапазон частот от 2 Гц до 3,6 ГГц

508

Диапазон частот от 2 Гц до 8,4 ГГц

513

Диапазон частот от 2 Гц до 13,6 ГГц

526

Диапазон частот от 2 Гц до 26,5 ГГц

544

Диапазон частот от 2 Гц до 44 ГГц

550

Диапазон частот от 2 Гц до 50 ГГц

В25

Полоса анализа 25 МГц

В40

Полоса анализа 40 МГц

В85

Полоса анализа 85 МГц

В1Х

Полоса анализа 160 МГц

В2Х

Полоса анализа 255 МГц (несовместима с опцией 503, требует наличия EP0)

В5Х

Полоса анализа 510 МГц (несовместима с опциями 503 и 107, требует наличия EP0)

BBA

Аналоговые входы IQ модуляции (совместима только с 503, 508, 513, 526, несовместима с B5X и 107)

CR3

Соединитель на задней панели, второй выход промежуточной частоты

СЯР

Соединитель на задней панели, программируемый выход промежуточной частоты

N90EMDUAB

Одновременный анализ в частотной и временной областях в режиме реального времени

N90EMEDPB

Расширенные функции отображения (спектрограмма, увеличение графика, ширина зоны)

EA3

Электронный аттенюатор от 9 кГц до 3,6 ГГц

N90EMEMCB

Функции проведения измерений на соответствие нормативным требованиям к излучаемым и кондуктивным электромагнитным помехам

Наименование

опции

Описание опций

EP0

Улучшенные фазовые шумы. Опорный генератор на основе прямого цифрового синтеза

EXM

Опция для работы с внешними преобразователями частоты

N90EMESCB

Управление внешним источником

LNP

Малошумящий тракт

МРВ

Обход микроволнового преселектора

Р03

Предусилитель 3,6 ГГц

Р08

Предусилитель 8,4 ГГц

Р13

Предусилитель 13,6 ГГц

Р26

Предусилитель 26,5 ГГц

Р44

Предусилитель 44 ГГц

Р50

Предусилитель 50 ГГц

N9030RT1B

Анализатор спектра реального времени со 100% возможность захвата сигнала длительностью 17,3 мкс

N9030RT2B

Анализатор спектра реального времени со 100% возможность захвата сигнала длительностью 3,57 мкс

RTR

Запись и воспроизведение спектра в реальном времени

RTS

Стриминг данных в реальном времени

FT1

Запуск по частотной маске. Захват сигналов длительностью 15 мкс

FT2

Запуск по частотной маске. Захват сигналов длительностью 3,6 мкс

С35

Замена соединителя N-типа на соединитель 3,5 мм (только для опции 526)

SSD

Дополнительный съемный твердотельный накопитель

N90EMTDSB

Сканирование во временной области

N90EMFP2B

Ускоренные измерения мощности

YAV

Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели

N90EMRBEB

Широкополосный фильтр промежуточной частоты

N6141EM0E

Проведение измерений на соответствие нормативным требованиям к излучаемым и кондуктивным электромагнитным помехам

N9062EM0E

Обеспечение совместимости по командам SCPI

N9063EM0E

Анализ аналоговых модуляций

N9067EM0E

Анализа импульсов

N9068EM0E

Измерения фазового шума

N9069EM0E

Измерения коэффициента шума

N9054EM0E

Векторный анализ сигналов

N9054EM1E

Анализ OFDM сигналов

89601B

ПО векторного анализа сигналов

N9071EM0E

Измерения по стандартам GSM/EDGE/EDGE Evolution

N9083EM0E

Измерения по стандартам LTE-FDD/LTE-TDD/W-CDMA/cdma2000/ HSPA/HSPA+/GSM/EDGE/EDGE Evo/1 xEV-DO/TD-SCDMA

N9073EM0E

Измерения по стандартам W-CDMA/HSPA/HSPA+

N9077EM0E

Измерения по стандарту WLAN (802.11 a/b/g/j/p/n/af/ah)

N9077EM1E

Измерения по стандарту WLAN (802.11 ac/ax)

N9080EM0E

Измерения по стандартам LTE/LTE-Advanced FDD

N9081EM0E

Измерения по стандарту Bluetooth®

N9082EM0E

Измерения по стандартам LTE/ LTE-Advanced TDD

N9084EM0E

Измерения по стандартам ZigBee и Z-Wave

N9085EM0E

Измерения по стандарту 5G NR

Наименование

опции

Описание опций

N9091EM0E

Опция измерительного приемника

N9092EM0E

Анализ и измерения сигналов авионики

N9030B-MPB

Обход преселектора (обязательна для всех частотных опций кроме 503)

N9030B-C35

Радиочастотный соединитель 3,5 мм (обязательна при заказе опции 526)

N9030B-P03

Встроенный предусилитель от 9 кГц до 3,6 ГГц (является обязательной при заказе опции 503)

N9030B-P08

Встроенный предусилитель от 9 кГц до 8,4 ГГц (является обязательной при заказе опции 508)

N9030B-P13

Встроенный предусилитель от 9 кГц до 13,6 ГГц (является обязательной при заказе опции 513)

N9030B-P26

Встроенный предусилитель от 9 кГц до 26,5 ГГц (является обязательной при заказе опции 526)

N9030B-P44

Встроенный предусилитель от 9 кГц до 44 ГГц (является обязательной при заказе опции 544)

N9030B-P50

Встроенный предусилитель от 9 кГц до 50 ГГц (является обязательной при заказе опции 550)

N9030B-EP0

Пониженные фазовые шумы (требует наличия опций MPB или LNP, несовместима с опциями 503, B85, B1X)

N9030B-107

Аудио-вход, входное сопротивление 100 кОм

N5532B-504

Преобразователь мощности от 100 кГц до 4,2 ГГц

N5532B-518

Преобразователь мощности от 10 МГц до 18 ГГц

N5532B-526

Преобразователь мощности от 30 МГц до 26,5 ГГц

N5532B-550

Преобразователь мощности от 30 МГц до 50 ГГц

U5532C-504

Преобразователь мощности от 100 кГц до 4,2 ГГц

U5532C-518

Преобразователь мощности от 10 МГц до 18 ГГц

U5532C-526

Преобразователь мощности от 10 МГц до 26,5 ГГц

U5532C-550

Преобразователь мощности от 30 МГц до 50 ГГц

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Signal Analyzer Instrument Sofware

Номер версии (идентификационный номер) ПО

не ниже А.25.25

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Режим частотомера

Диапазон частот, кГ ц

от 100 до 50-106

Чувствительность (СКЗ1)) (в режиме

«Авто») на частотах, мВ (дБм2)), не менее

от 100 кГц до 3,6 ГГц включ.

0,4 (-55)

св. 3,6 ГГц до 26,5 ГГц включ.

1,3 (-45)

св. 26,5 ГГц до 50 ГГц

4,0 (-35)

Максимальная разрешающая способность

по частоте, Гц

0,001

Пределы допускаемой абсолютной по

±(Ти 3) • 5ref 4)+ 0,1)

грешности при измерении частоты, Гц

Пределы допускаемой относительной по-

грешности установки частоты

±(Тк5) • Vt6) + Vt7) + 5коп8))

Режим измерения мощности

Максимальное значение измеряемой мощ-

ности, дБм

предусилитель выключен

+30

предусилитель включен

- опция 503

+30

- опции 508/513/526

+24

- опции 544/550

+20

Диапазон измерений мощности с преобра

зователями N5532B, U5532C, дБм

от -10 до +30

Минимальное значение измеряемой мощ

Полоса ПЧ9) 75 Гц

Полоса ПЧ 10 Гц

ности (c опциями 503/508/513/526) в диа

пазоне частот Рmin, дБм

ПУ включен

ПУ включен

от 100 до 200 кГц включ.

-123,0

-137,8

св. 200 до 500 кГц включ.

-126,0

-140,8

св. 0,5 до 1,0 МГц включ.

-130,0

-144,8

св. 1 до 10 МГц включ.

-132,0

-146,8

св. 10,0 МГц до 2,1 ГГц включ.

-136,0

-150,8

св. 2,1 до 3,6 ГГц включ.

-134,0

-148,8

св. 3,6 до 8,4 ГГц включ.

-130,2

-145,0

св. 8,4 до 13,6 ГГц включ.

-129,2

-144,0

св. 13,6 до 16,9 ГГц включ.

-123,2

-138,0

св. 16,9 до 20,0 ГГц включ.

-121,2

-136,0

св. 20,0 до 26,5 ГГц включ.

-106,7

-121,5

Наименование характеристики

Значение

Минимальное значение измеряемой

мощности (c опциями 544/550) в диа-

Полоса ПЧ 75 Гц

Полоса ПЧ 10 Гц

ТТЯ^ИНР 11Я РТПТ I Р • i ТТглЛ/Т

пазоне час1о1 (Pmin), дбм

ПУ включен

ПУ включен

от 100 до 200 кГц включ.

-123,0

-137,8

св. 200 до 500 кГц включ.

-126,0

-140,8

св. 0,5 до 1 МГц включ.

-128,0

-142,8

св. 1 до 10 МГц включ.

-132,0

-146,8

св. 10 МГц до 2,1 ГГц включ.

-135,0

-149,8

св. 2,1 до 3,6 ГГц включ.

-134,0

-148,8

св. 3,6 до 8,4 ГГц включ.

-126,2

-141,0

св. 8,4 до 13,6 ГГц включ.

-126,2

-141,0

св. 13,6 до 17,1 ГГц включ.

-125,2

-140,0

св. 17,1 до 20,0 ГГц включ.

-124,2

-139,0

св. 20,0 до 26,5 ГГц включ.

-117,7

-132,5

св. 26,5 до 30,0 ГГц включ.

-113,7

-128,5

св. 30,0 до 34,0 ГГц включ.

-111,7

-126,5

св. 34,0 до 37,0 ГГц включ.

-109,7

-124,5

св. 37,0 до 40,0 ГГц включ.

-99,7

-114,5

св. 40,0 до 44,0 ГГц включ.

-97,7

-112,5

св. 44,0 до 46,0 ГГц включ.

-96,7

-111,5

св. 46,0 до 50,0 ГГц включ.

-95,7

-110,5

Пределы допускаемой относительной

погрешности при измерении отноше

ния мощностей, дБ

±(910'3 + 510

сГ

£

-3

Пределы допускаемой относительной

погрешности измерения относительно-

го уровня мощности, дБ

- от Pmin22) до (P min + 30) включ.

±[1,510-2 +510-3 N +1,210

3 • (Рвх23) - Pmin -30)2]

- св. (Pmin+ 30) до Pmax24)

±(1,510-2 +5-

•N)

-3

-0

Пределы допускаемой абсолютной по-

грешности измерения абсолютного

уровня мощности, дБ

от Pmin до (Pmin + 30) включ.

- при начальном значении мощности

±[5125) + 510-3 N + 0,0012 • (Рвх - Pmin -30)2],

калибровочного сигнала от плюс 20 до

плюс 30 дБм

- при начальном значении мощности

±[5225) + 5 1 0-3 N + 0,0012 • (Рвх - Pmin -30)2]

калибровочного сигнала менее

плюс 20 дБм

св. (Pmin + 30) до плюс 20 дБм включ.

±(52 + 5 10-3 N)

св. плюс 20 дБм до Pmax включ.

±(б1 + 5 10-3 •n)

Пределы допускаемой абсолютной по-

грешности измерений отношения

мощностей из-за переключения преде-

лов измерений, дБ

±0,031

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений мощности (без учета погрешности рассогласования), дБ

-    в диапазоне измеряемой мощности св. 20 до 30 дБм, (51)

от 100 кГц до 10 МГц включ. св. 10 до 30 МГц включ. св. 30 МГц до 2 ГГц включ. св. 2,0 до 4,2 ГГц включ. св. 4,2 до 18,0 ГГц включ. св. 18,0 до 26,5 ГГц включ. св. 26,5 до 50,0 ГГц включ.

-    в диапазоне измеряемой мощности св. 0 до 20 дБм включ. (82)

от 100 кГц до 10 МГц включ. св. 10 до 30 МГц включ. св. 30 МГц до 2 ГГц включ. св. 2,0 до 4,2 ГГц включ. св. 4,2 до 18,0 ГГц включ. св. 18,0 до 26,5 ГГц включ. св. 26,5 до 50,0 ГГц включ.

Преобразователь мощности

опция 504

опция 518

опция 526

опция 550

±0,287

±0,287

±0,287

±0,302

±0,287

±0,287

±0,302

±0,466

±0,287

±0,302

±0,468

±0,386

±0,265

±0,279

±0,342

±0,332

±0,363

Преобразователь мощности

опция 504

опция 518

опция 526

опция 550

±0,222

±0,222

±0,222

±0,242

±0,200

±0,200

±0,255

±0,267

±0,200

±0,301

±0,301

±0,380

±0,200

±0,212

±0,212

±0,247

±0,297

- в диапазоне измеряемой мощно

Преобразователь мощности

сти св. -5 до 0 дБм включ. (82)

опция 504

опция 518

опция 526

опция 550

от 100 кГц до 10 МГц включ.

±0,220

-

-

-

св. 10 до 30 МГц включ.

±0,220

±0,219

-

-

св. 30 МГц до 2 ГГц включ.

±0,220

±0,219

±0,220

±0,189

св. 2,0 до 4,2 ГГц включ.

±0,240

±0,240

±0,240

±0,209

св. 4,2 до 18,0 ГГц включ.

-

±0,430

±0,432

±0,289

св. 18,0 до 26,5 ГГц включ.

-

-

±0,341

±0,277

св. 26,5 до 50,0 ГГц включ.

-

-

-

±0,315

- в диапазоне измеряемой мощно

Преобразователь мощности

сти от -10 до -5 дБм включ. (82)

опция 504

опция 518

опция 526

опция 550

от 100 кГц до 10 МГц включ.

±0,229

-

-

-

св. 10 до 30 МГц включ.

±0,229

±0,229

-

-

св. 30 МГц до 2 ГГц включ.

±0,229

±0,229

±0,229

±0,200

св. 2,0 до 4,2 ГГц включ.

±0,249

±0,249

±0,249

±0,219

св. 4,2 до 18,0 ГГц включ.

-

±0,435

±0,437

±0,296

св. 18,0 до 26,5 ГГц включ.

-

-

±0,347

±0,285

св. 26,5 до 50,0 ГГц включ.

-

-

-

±0,321

КСВН входа, не более

Преобразователь мощности

в диапазоне частот

опция 504

опция 518

опция 526

опция 550

от 100 кГц до 2 ГГ ц включ.

1,10

-

-

-

св. 2,0 до 4,2 ГГц включ.

1,28

-

-

-

св. 10 МГц до 2 ГГц включ.

-

1,10

-

-

св. 10 до 30 МГц включ.

-

-

1,10

-

св. 30 МГц до 2 ГГц включ.

-

-

1,10

1,10

св. 2 до 18 ГГц включ.

-

1,28

1,28

1,28

св. 18,0 до 26,5 ГГц включ.

-

-

1,40

1,40

св. 26,5 до 33,0 ГГц включ.

-

-

-

1,55

св. 33 до 40 ГГц включ.

-

-

-

1,70

св. 40 до 50 ГГц включ.

-

-

-

1,75

Наименование характеристики

Значение

Неравномерность Кам в зависимости

от частоты модулирующего сигнала (КЯм>10 %), %, не более

в диапазоне несущих частот:

от 100 кГц до 3,6 ГГц включ.

±0,25

св. 3,6 до 8,4 ГГц включ.

±0,60

св. 8,4 до 17,1 ГГц включ.

±0,65

св. 17,1 до 26,5 ГГц включ.

±0,80

св. 26,5 до 34,5 ГГц включ.

±0,90

св. 34,5 до 50 ГГц (при диапазоне

модулирующих частот от 10 Гц до 10 кГц)

±0,90

Паразитная ЧМ12) (при полосе фильтра ПЧ от 50 Гц до 3 кГц, модули-

рующей частоте 1 кГц и девиации ЧМ 50 кГц), %, не более

в диапазоне несущих частот

от 100 кГц до 34,5 ГГц включ.

0,04

св. 34,5 до 50 ГГц

0,08

Паразитная АМ (при полосе фильтра ПЧ от 300 Гц до 3 кГц) СКЗ, %,

не более

от 100 кГц до 3,6 ГГц включ.

0,01

св. 3,6 ГГц до 34,5 ГГц включ.

0,04

св. 34,5 до 50 ГГц

0,05

Режим измерения частотной модуляция (ЧМ)

Уровень входной мощности, дБм

от -24 до +30

Диапазон модулирующих частот

при значениях несущих частот, Гц от 100 кГц до 3,6 ГГц включ.

от 10 до 4105

св. 3,6 ГГц до 50 ГГц

от 10 до 2105

Максимальная девиация частоты в

диапазоне несущих частот, МГц, не

менее

- от 100 кГц до 50 ГГц

1

Наименование характеристики

Значение

Пределы допускаемой относитель-

ной погрешности установки девиа-

ции ЧМ, Гц

от 100 кГц до 3,6 ГГц включ.

0,2 < р13) <100

±(0,003 5 -d14)+0,002-F15))

в >100

±0,008 d

св. 3,6 до 8,4 ГГц включ.

0,2 < в <100

±(0,007 d+0,001F)

в >100

±0,02d

св. 8,4 до 17,1 ГГц включ.

0,2 < в <100

±(0,007 d+0,002 F)

в >100

±2,5%d

св. 17,1 до 34,5 ГГц включ.

0,2 < в <100

±(0,008 d+0,002 F)

в >100

±0,03d

св. 34,5 до 50 ГГц

0,2 < в <100

±(0,014d+0,005 F)

в >100

±0,04d

Паразитная АМ (при полосе про-

пускания приёмника от 50 Гц до 3

кГц, частоте модулирующего сигна-

ла 1 кГц и Кам = 50 %), Гц, не

более

2,8

от 100 кГц до 3,6 ГГц включ.

9,6

св. 3,6 до 13,6 ГГц включ.

9,9

св. 13,6 до 17,1 ГГц включ.

10,8

св. 17,1 до 26,5 ГГц включ.

11,5

св. 26,5 до 34,5 ГГц включ.

13,5

св. 34,5 до 50 ГГц

Паразитная ЧМ (при полосе пропус-

кания приёмника от 50 Гц до

3 кГц) в диапазоне несущих частот

(СКЗ), Гц, не более

от 100 кГц до 3,6 ГГц включ.

1,2

св. 3,6 до 8,4 ГГц включ.

3,9

св. 8,4 до 13,6 ГГц включ.

4,2

св. 13,6 до 17,1 ГГц включ.

4,4

св. 17,1 до 26,5 ГГц включ.

4,9

св. 26,5 до 34,5 ГГц включ.

5,7

св. 34,5 до 50 ГГц

6,7

Режим измерении фазовой модуляции (ФМ)

Уровень входной мощности, дБм

от -24 до +30

Диапазон модулирующих частот

при значениях несущих частот, Гц

от 100 кГц до 50 ГГц

от 200 до 100 103

Максимальная девиация фазы, при

значениях несущих частот от

100 кГц до 50 ГГц, рад

от 0,2 до 25000

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности установки ФМ, мрад от 100 кГц до 3,6 ГГц включ.

±(0,001-Ф16) + 2)

св. 3,6 до 13,6 ГГц включ.

±(0,001Ф + 3)

св. 13,6 до 17,1 ГГц включ.

±(0,001Ф + 4)

св. 17,1 до 26,5 ГГц включ.

±(0,001Ф + 6)

св. 26,5 до 34,5 ГГц включ.

±(0,001Ф + 9)

св. 34,5 до 50 ГГц

±(0,001Ф + 10)

Паразитная АМ (при полосе пропускания приёмника от 50 до 3 кГц), рад, не более от 100 кГц до 3,6 ГГц включ.

0,0030

св. 3,6 до 8,4 ГГц включ.

0,0054

св. 8,4 до 13,6 ГГц включ.

0,0081

св. 13,6 до 17,1 ГГц включ.

0,0105

св. 17,1 до 26,5 ГГц включ.

0,0159

св. 26,5 до 34,5 ГГц включ.

0,0199

св. 34,5 до 50 ГГц

0,0286

Паразитная ФМ (при полосе пропускания приёмника от 50 Гц до 3 кГц) в диапазоне частот (СКЗ), рад, не более от 100 кГц до 3,6 ГГц включ.

0,0017

от 3,6 до 8,4 ГГц включ.

0,0032

св. 8,4 до 13,6 ГГц включ.

0,0048

св. 13,6 до 17,1 ГГц включ.

0,0060

св. 17,1 до 26,5 ГГц включ.

0,0091

св. 26,5 до 34,5 ГГц включ.

0,0117

св. 34,5 до 50 ГГц

0,0165

Режим аудиоанализатора (доступен с опцией 107)

Диапазон частот, Гц

от 20 до 250 103

Пределы допускаемой абсолютной погрешности измерений частоты, Гц - на частотах до 1 кГц включ.

±(0,02 Гц + Fи • 5ref)

- на частотах св. 1 кГц

±^и • 5 ref + 3 ед.мл.р.17))

Разрешающая способность, Гц

0,01

Чувствительность, мВ, не более

5

Максимальный уровень напряжения переменного тока на входе, В (СКЗ)

- открытый вход

7

- закрытый вход

20

Диапазон измеряемых значений уровня входного сигнала (СКЗ), В

от 0,1 до 3

Пределы допускаемой относительной погрешности измерений уровня входного сигнала, %

±1,0

Наименование характеристики

Значение

Режим измерения коэффициента нелинейных искажений (КНИ) (доступен с опцией 107)

Диапазон частот, Гц

от 20 до 2,5 • 105

Диапазон измерений КНИ18), %

от 0,01 до 100

Пределы допускаемой относительной погрешности измерений КНИ, % от 20 Гц до 20 кГц включ. св. 20 кГц до 80 кГц

±1,0

±2,0

Собственный шум и искажения, %, не более

0,3

Режим аудио SINAD 19) (доступен с опцией 107)

Диапазон измерений SINAD, дБ

от 0 до 80

Разрешающая способность, дБ

0,001

Пределы допускаемой абсолютной погрешности измерений SINAD в диапазоне частот, дБ

от 20 Гц до 20 кГц включ. св. 20 до 250 кГц

±1,0

±2,0

Анализ сигналов всенаправленного азимутального радиомаяка (доступен с опцией N9092EM0E)

Диапазон частот, МГц

от 108 до 118

Диапазон измерения угла азимута, градус

от 0 до 360

Пределы допускаемой абсолютной погрешности измерения угла азимута (для тонов 30 Гц и 9,960 Гц с глубиной АМ от 10 до 40 %), градус

±0,025

Разрешающая способность измерения угла азимута, градус

0,001

Пределы допускаемой абсолютной погрешности измерения глубины амплитудной модуляции тонов 30 Гц и 1020 Гц (глубина АМ от 10 % до 40 % для тона 30 Гц и от 1 % до 35 % для тона 1020 Гц), %

Кам < 20 %

Кам > 20 %

±110-3 Кам

±5 10-3

Пределы допускаемой абсолютной погрешности измерения глубины амплитудной модуляции тона 9960 Гц (при глубине АМ от 10 % до 35 %), %

±3 • 10-3 • Кам

Пределы допускаемой абсолютной погрешности измерения девиации частоты (для глубины АМ от 10 % до 40 %), Гц

±1

Наименование характеристики

Значение

Режим анализа сигналов системы инструментальной посадки

(доступен с опцией N9092EM0E)

Диапазон частот, МГц

от 108 до 335

Пределы допускаемой абсолютной погрешности измерения разности глубин модуляции сигналов 90 и 150 Гц, % для разности <10 %

А20) < 25 %

±0,0001

А > 25 %

±0,004 • А

для разности более 10 %

±0,002 • А + 0,0002

Пределы допускаемой абсолютной погрешности измерения суммы глубин модуляции сигналов 90 и 150 Гц, %

B21) < 20 %

±1 • 10-3 B

B > 20 %

±5 • 10-3

Режим анализа сигналов маркерного радиомаяка (доступен с опцией N9092EM0E)

Диапазон измерения частот модулирующих сигналов, Гц 400 Гц

от 380 до 420

1300 Гц

от 1209 до 1365

3000 Гц

от 2850 до 3150

Пределы допускаемой относительной погрешности измерения частот тонов, %

±0,005

Предел измерения КНИ тонов, %, не более

10

Режим анализа сигналов автоматического радиокомпаса

(доступен с опцией N9092EM0E)

Диапазоны измеряемых значений частоты тонового сигнала, Гц 50 Гц

от 49 до 51

1000 Гц

от 980 до 1020

1020 Гц

от 999,6 до 1040,4

5000 Гц

от 4900 до 5100

Пределы допускаемой абсолютной погрешности измерения частот тонов, Гц

±0,005

Предел измерения КНИ тонов, %

10

Наименование характеристики

Значение

Диапазон частот, Гц

- опция 503

от 2 до 3,6 109

- опция 508

от 2 до 8,4109

- опция 513

от 2 до 13,6109

- опция 526

от 2 до 26,5109

- опция 543

от 2 до 43,0 109

- опция 5 44

от 2 до 44,0-109

- опция 550

от 2 до 50,0 109

Пределы допускаемой относительной погрешности

установки частоты (8ref1))

±1,5510-7 ±6,6 10-8

-    стандартное исполнение

-    опция EP0

Пределы допускаемой абсолютной погрешности из-

мерений частоты в режиме частотомера, Гц

-    стандартное исполнение

-    опция EP0

±(1,55 10'7Ти2)+1 • Ю-3-ПО3)+5- 10-2ПЧ4) + +2+0,5 ПО/(КТ5)-1))

±(6,6 10-8 • Fи+1 • 10-3 • ПО+5 • 10-2 ПЧ +2+ +0,5ПО/(КТ-1))

Пределы допускаемой абсолютной погрешности из

мерения частоты по маркеру, Гц

-    стандартное исполнение

-    опция EP0

±[(1,55 10-7А6)) + 0,1] ±[(6,610-8А) + 0,1]

Пределы допускаемой абсолютной погрешности из

мерения частоты по дельта-маркеру, Гц

-    стандартное исполнение

-    опция EP0

±[(1,55-10'7- D7)) + 0,141] ±[(6,6-10'8- D) + 0,141]

Номинальные значения полос пропускания разрешающего фильтра (RBW8)) на уровне минус 3 дБ, Гц

от 1 до 3 106 4106 5 106 6106 8 106

Диапазон ослаблений входного аттенюатора, дБ

-стандартное исполнение (механический) с шагом

2 дБ в диапазоне частот

от 3 Гц до 50 ГГц

от 0 до 70

-опция ЕА3 (механический + электронный) с шагом

1 дБ в диапазоне частот

от 3 Гц до 3,6 ГГц

от 0 до 94

Диапазон измерения мощности, дБм9)

от уровня мощности собственных шумов до +30

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерения мощности (внутренний аттенюатор 10 дБ, значения входного сигнала от -10 до -50 дБм, RBW от 1 Гц од 1 МГц), дБ

-на опорной частоте 50 МГц

-весь частотный диапазон (предусилитель выключен) -весь частотный диапазон (предусилитель включен)

±0,24

±(0,24 дБ + неравномерность АЧХ10))

±(0,36 дБ + неравномерность АЧХ)

Пределы допускаемой абсолютной погрешности измерения

мощности на опорной частоте 50 МГц и выключенном

предусилителе, внутренний аттенюатор 10 дБ при изменении ослабления входного аттенюатора, дБ от 12 до 40 дБ

±0,14

от 2 до 8 дБ

±0,18

Пределы допускаемой относительной погрешности измере

ния мощности в полосе пропускания, дБ

от 1 Гц до 100 кГц

±0,022

от 110 кГц до 1 МГц (при Fвх11) < 3,6 ГГц)

±0,044

Пределы допускаемой абсолютной погрешности измерения

амплитуды при переключении RBW, относительно 30 кГц, дБ

от 1 Гц до 1,5 МГц

±0,03

от 1,6 до 2,7 МГц

±0,05

3 МГц

±0,10

4, 5, 6, 8 МГц

±0,30

Неравномерность амплитудно-частотной характеристики при значении ослабления входного аттенюатора 10 дБ, на

частотах, дБ

предусилитель выключен для опций 503, 508, 513, 526:

от 3 Гц до 10 МГц включ.

±0,46

св. 10 МГц до 3,6 ГГц включ.

±0,35

св. 3,6 до 8,4 ГГц включ.

±1,50

св. 8,4 до 22,0 ГГц включ.

±2,00

св. 22,0 до 26,5 ГГц включ.

±2,50

для опций 543, 544, 550

от 3 Гц до 20 МГц включ.

±0,46

св. 20 МГц до 3,6 ГГц включ.

±0,35

св. 3,6 до 5,2 ГГц включ.

±1,70

св. 5,2 до 8,4 ГГц включ.

±1,50

св. 8,4 до 22,0 ГГц включ.

±2,00

св. 22,0 до 34,5 ГГц включ.

±2,50

св. 34,5 до 50 ГГц включ.

±3,20

Наименование характеристики

Значение

при ослаблении входного аттенюатора 0 дБ и включенном предусилителе на частотах, дБ, не более для опций 503, 508, 513, 526

от 100 кГц до 50 МГц включ.

±0,68

св. 50 МГц до 3,6 ГГц включ.

±0,55

св. 3,6 до 8,4 ГГц включ.

±2,00

св. 8,4 до 13,6 ГГц включ.

±2,30

св. 13,6 до 17,1 ГГц включ.

±2,50

св. 17,1 до 22,0 ГГц включ.

±3,00

св. 22,0 до 26,5 ГГц включ.

±3,50

для опций 543, 544, 550

от 100 кГц до 50 МГц включ.

±0,68

св. 50 МГц до 3,6 ГГц включ.

±0,60

св. 3,6 до 8,4 ГГц включ.

±2,00

св. 8,4 до 13,6 ГГц включ.

±2,30

св. 13,6 до 17,1 ГГц включ.

±2,50

св. 17,1 до 22,0 ГГц включ.

±3,00

св. 22,0 до 26,5 ГГц включ.

±3,50

св. 26,5 до 34,5 ГГц включ.

±3,00

св. 34,5 до 50 ГГц включ.

±4,10

Неравномерность шкалы дисплея при значениях входного сигнала смесителя, дБ, не более

от -10 дБм до -18 дБм включ.

±0,10

менее -18 дБм

±0,07

Мощность собственных шумов при ослаблении входного

Стандартный режим /

аттенюатора 0 дБ, RBW = 1 Гц, на входе согласованная

режим низких шумов

нагрузка, дБм, не более

для опций 503, 508, 513, 526 (предусилитель выключен):

от 9 до 100 кГц включ.

-146/ -

св. 100 кГц до 1 МГц включ.

-150/ -

св. 1 до 10 МГц включ.

-155/ -

св. 10 МГц до 1,2 ГГц включ.

-154/-

св. 1,2 до 2,1 ГГц включ.

-153/-

св. 2,1 до 3,0 ГГц включ.

-151/ -

св. 3,0 до 3,6 ГГц включ.

-151/ -

св. 3,6 до 4,2 ГГц включ.

-147/-153

св. 4,2 до 8,4 ГГц включ.

-150/-155

св. 8,4 до 13,6 ГГц включ.

-149/-155

св. 13,6 до 16,9 ГГц включ.

-145/-152

св. 16,9 до 20,0 ГГц включ.

-143/-151

св. 20,0 до 26,5 ГГц включ.

-137/-150

Наименование характеристики

Значение

для опций 503, 508, 513, 526 (предусилитель включен12))

от 100 до 200 кГ ц включ.

-152/ -

св. 200 до 500 кГц включ.

-155/ -

св. 500 кГц до 1 МГц включ.

-157/ -

св. 1 до 10 МГц включ.

-161/ -

св. 10 МГц до 2,1 ГГц включ.

-165/ -

св. 2,1 до 3,6 ГГц включ.

-163/ -

св. 3,6 до 8,4 ГГц включ.

-164/ -

св. 8,4 до 13,6 ГГц включ.

-163/ -

св. 13,6 до 16,9 ГГц включ.

-161/ -

св. 16,9 до 20,0 ГГц включ.

-159/ -

св. 20,0 до 26,5 ГГц включ.

-155/ -

для опций 543, 544, 550 (предусилитель выключен)

от 9 до 100 кГц включ.

-146/ -

св. 100 кГц до 1 МГц включ.

-150/ -

св. 1 до 10 МГц включ.

-155/ -

св. 10,0 МГц до 1,2 ГГц включ.

-154/-

св. 1,2 до 2,1 ГГц включ.

-153/-

св. 2,1 до 3,0 ГГц включ.

-151/ -

св. 3,0 до 3,6 ГГц включ.

-151/ -

св. 3,6 до 4,2 ГГц включ.

-143/-150

св. 4,2 до 6,6 ГГц включ.

-144/-152

св. 6,6 до 8,4 ГГц включ.

-147/-154

св. 8,4 до 13,6 ГГц включ.

-147/-153

св. 13,6 до 14,0 ГГц включ.

-143/-150

св. 14,0 до 17,0 ГГц включ.

-145/-151

св. 17,0 до 22,5 ГГц включ.

-141/-149

св. 22,5 до 26,5 ГГц включ.

-139/-146

св. 26,5 до 34,0 ГГц включ.

-138/-146

св. 34,0 до 37,0 ГГц включ.

-134/-141

св. 37,0 до 40,0 ГГц включ.

-132/-140

св. 40,0 до 46,0 ГГц включ.

-130/-140

св. 46,0 до 49,0 ГГц включ.

-130/-138

св. 49,0 до 50,0 ГГц включ.

-128/-138

Наименование характеристики

Значение

для опций 543, 544, 550 (предусилитель включен12))

св. 100 до 200 кГц включ.

-152/ -

св. 200 до 500 кГц включ.

-155/ -

св. 0,5 до 1 МГц включ.

-157/-

св. 1 до 10 МГц включ.

-161/-

св. 10,0 МГц до 2,1 ГГц включ.

-164/ -

св. 2,1 до 3,6 ГГц включ.

-163/ -

св. 3,6 до 17,1 ГГц включ.

-161/-

св. 17,1 до 20,0 ГГц включ.

-160/-

св. 20,0 до 26,5 ГГц включ.

-158/-

св. 26,5 до 30,0 ГГц включ.

-157/-

св. 30,0 до 34,0 ГГц включ.

-155/-

св. 34,0 до 37,0 ГГц включ.

-153/-

св. 37,0 до 40,0 ГГц включ.

-152/-

св. 40,0 до 46,0 ГГц включ.

-149/-

св. 46,0 до 50,0 ГГц включ.

-146/-

Уровень фазового шума для центральной частоты 1 ГГц (при отстройке от несущей), дБн/Гц13), не более при стандартном опорном генераторе

100 Гц

-94

1 кГц

-121

10 кГц

-129

30 кГц

-130

100 кГц

-129

1 МГц

-145

10 МГц

-155

с опцией EP0

100 Гц

-107

1 кГц

-125

10 кГц

-134

100 кГц

-139

1 МГц

-145

10 МГц

-155

Наименование характеристики

Значение

Гармонические искажения, при уровне на смесителе

Стандартный режим /

минус 15 дБм, дБн14), не более

режим низких шумов

для опций 503, 508, 513, 526

от 10 до 100 МГц включ.

-57/ -

св. 0,1 до 1,8 ГГц включ.

-60/ -

св. 1,8 до 2,5 ГГц включ.

-77/ -95

св. 2,5 до 4,0 ГГц включ.

-77/ -101

св. 4,0 до 6,5 ГГц включ.

-77/ -105

св. 6,5 до 10,0 ГГц включ.

-70/ -105

св. 10,0 до 13,25 ГГц включ.

-62/ -105

для опций 543, 544,550

от 10 до 100 МГц включ.

-57/ -

св. 0,1 до 1,8 ГГц включ.

-60/ -

св. 1,8 до 2,5 ГГц включ.

-72/ -95

св. 2,5 до 3,0 ГГц включ.

-72/ -99

св. 3,0 до 5,0 ГГц включ.

-77/ -99

св. 5,0 до 6,5 ГГц включ.

-77/ -105

св. 6,5 до 10,0 ГГц включ.

-70/ -105

св. 10,0 до 13,25 ГГц включ.

-62/-105

св. 13,25 до 25 ГГц включ.

-65/-

Интермодуляционные искажения третьего порядка при двух тонах минус 16 дБм (от 10 МГц до 26,5 ГГц) и двух тонах минус 20 дБм (26,5 до 50 ГГц) на смесителе, с разнесением тонов более 5 -кратной ширины полосы предфильтра ПЧ, дБм, не более

для опций 503, 508,513, 526, 543, 544, 550

от 10 до 150 МГц включ.

+13

св. 150 до 600 МГц включ.

+18

св. 0,6 до 1,1 ГГц включ.

+20

св. 1,1 до 3,6 ГГц включ.

+21

для опций 503, 508, 513, 526

от 3,5 до 13,6 ГГц включ.

+17

св. 13,6 до 17,1 ГГц включ.

+15

св. 17,1 до 26,5 ГГц включ.

+16

для опций 543, 544, 550

от 3,5 до 13,6 ГГц включ.

+16

св. 13,6 до 34,5 ГГц включ.

+13

св. 34,5 до 50 ГГц включ.

+10

Наименование характеристики

Значение

Габаритные размеры (длина х ширина х высота), мм,

не более:

- анализаторы спектра N9030B

длина

556

ширина

426

высота

177

- блоки измерительные ваттметров

длина

349

ширина

213

высота

89

- преобразователь проходящей мощности N5532B

длина

210

ширина

65

высота

55

- преобразователь мощности USB U5532C

длина

215

ширина

60

высота

52

Масса, кг, не более:

- анализаторы спектра N9030B

22

- блоки измерительные ваттметров

3,7

- преобразователь проходящей мощности N5532B

0,72

- преобразователь мощности USB U5532C

0,72

Параметры электропитания:

- напряжение переменного тока, В

от 196 до 264

- частота переменного тока, Гц

от 49 до 51

Условия эксплуатации:

- температура окружающего воздуха, °С

от 15 до 35

- относительная окружающего влажность воздуха, %

от 20 до 80

- атмосферное давление, кПа

от 84 до 106

Наименование

Обозначение

Количество

Система измерительного приемника N5531Х в составе:

1.    Первая модификация

1. 1 Анализатор спектра №030В

1.2    Блок измерительный ваттметра N1911A, N1912A, N1913A, N1914A*

1.3    Преобразователь проходящей мощности Ю532В

2.    Вторая модификация

2.1    Анализатор спектра №030В

2.2    Преобразователя мощности USB U5532C

1 шт. (по заказу)

Руководство по эксплуатации

1 экз.

Методика поверки

651-20-029 МП

1 экз.

* - определяется заказом
