Устройство для измерений углов установки колес автомобилей FORI модель FNCA-3DGT, 79638-20

Назначение

Устройство для измерений углов установки колес автомобилей FORI модель FNCA-3DGT (далее - устройства) предназначено для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей.

Устройство обеспечивают измерение следующих параметров:

-    углов развала колес;

-    углов индивидуального схождения колес;

-    углов поворота рулевого колеса.

Описание

Действие устройства основано на измерении угловых параметров, определяющих положение колес автомобиля в пространстве с помощью электронных лазерных излучателей и оптоэлектронных приемников лазерного излучения.

Пучки лазерного излучения направлены на колеса автомобиля, установленного на несущей раме устройства. Отраженные от наружной плоскости колес автомобиля пучки, попадают на оптоэлектронную матрицу фотоприемников датчиков блоков контроля углов. Происходит непрерывное измерение расстояний от поверхности матрицы до боковой поверхности колес автомобиля. В соответствии с количеством колес устройства имеют четыре блока формирования измерительных лазерных пучков и четыре блока фотоприемников.

Измерение углов развала колес осуществляется по смещению отраженных от колеса лазерных пучков в вертикальной плоскости. Измерение углов схождения колес осуществляется по смещению отраженных от колеса лазерных пучков в горизонтальной плоскости. Электрические сигналы после предварительной обработки передаются в персональный компьютер, где с помощью программного обеспечения (далее - ПО) происходит окончательная обработка измерительной информации и рассчитываются углы развала и схождения всех четырех колес автомобиля.

Измерения углов поворота рулевого колеса автомобиля осуществляется с помощью отдельного угломерного устройства, устанавливаемого на руль автомобиля. Для калибровки угломерного устройства стенды комплектуются калибровочным приспособлением (Рисунок 2). Конструктивно устройства состоят из:

-    электронно-оптической системы для измерений углов установки колес автомобилей;

-    электронно-механической системы определения присутствия автомобиля на устройстве и его опознавания;

-    электромеханической системы позиционирования автомобиля на устройстве;

-    четырех блоков подвижных колесных опор;

-    блоков фиксации автомобиля на устройстве;

-    несущих базовой рамы и вспомогательных рам;

-    приборной стойки с пультом управления и компьютером;

-    угломерного приспособления для измерений углов поворота рулевого колеса.

Габаритные размеры несущей базовой рамы соответствуют габаритам устанавливаемого на устройство автомобиля и определяются заказом потребителя.

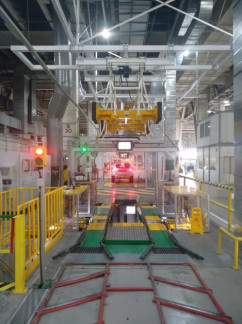

Общий вид устройства для измерений углов установки колес автомобилей приведён на рисунке 1.

Общий вид устройства угломерного с калибровочным приспособлением приведён на рисунке 2.

Рисунок 1 - Общий вид устройства для    Рисунок 2 - Устройство угломерное с

измерений углов установки колес автомобилей    калибровочным приспособлением

FORI модель FNCA-3DGT

Пломбирование устройства не предусмотрено.

Программное обеспечение

Для работы с устройством используется метрологически значимое ПО «ForiNCA32», устанавливаемое на персональный компьютер. ПО разработано специально для устройства и служит для управления его функциональными возможностями, а также для обработки и отображения результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП АПМ 96-19 «ГСИ. Устройство для измерений углов установки колес автомобилей FORI модель FNCA-3DGT. Методика поверки», утвержденному ООО «Автопрогресс-М» «24» апреля 2020 г.

Основные средств поверки:

-    квадрант оптический КО -60М, ±120°, ПГ ±30'' (рег. № 26905-04);

-    установки угломерные на основе столов поворотных СТ -9, ПГ ±30'' (рег. № 72318-18). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.
