Анализаторы электрических цепей векторные Е5063А, E5071C, 79642-20

Анализаторы электрических цепей векторные Е5063А, E5071C (далее - анализаторы) предназначены для измерений комплексных S -параметров двух и четырехполюсных устройств в коаксиальных трактах.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	79642-20
Наименование СИ	Анализаторы электрических цепей векторные
Обозначение типа СИ	Е5063А, E5071C
Изготовитель	Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Год регистрации	2020
Срок свидетельства	20.11.2025
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия анализаторов основан на возможности раздельного измерения параметров падающей и отраженной волны сигнала с применением направленных ответвителей. В своём составе анализатор содержит генератор качающейся частоты (ГКЧ), двухканальный приёмник с двумя опорными смесителями и блок измерений S -параметров. ГКЧ формирует высокостабильный по амплитуде сигнал в полосе частот от 9 кГц до 20 ГГ ц (в зависимости от установленной опции).

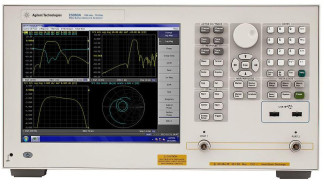

Конструктивно анализатор выполнен в виде настольного моноблока. В анализаторе имеется встроенная система самодиагностики. Анализаторы могут иметь два или четыре входных порта. Коаксиальный выход с соединителем типа N в соответствии с ГОСТ 13317 -89.

Анализатор обеспечивает измерение частотных, амплитудных и фазовых характеристик различных устройств. В анализаторе реализованы все виды векторной коррекции системных ошибок, в том числе поддерживаются модули электронной калибровки. Путём трансформации данных из частотной области во временную анализатор позволяет точно локализовать место обрыва. Анализаторы применяются в процессе разработки, ремонта и эксплуатации радиотехнических устройств, в том числе в составе автоматизированных измерительных систем, оборудованы разъёмами для подключения GPIB, LAN, USB

Анализаторы применяются в процессе разработки, ремонта и эксплуатации радио -технических устройств, в том числе в составе автоматизированных измерительных систем.

Анализаторы поставляются со следующими опциями, приведёнными в таблице 1.

Таблица 1_

Обозначение опции	Описание опции	Модель анализатора
Обозначение опции	Описание опции	Е5063А	Е5071С
006	Анализ устройств беспроводной передачи мощности	+	-
008	Режим измерения с независимым смещением частоты синтезатора относительно приёмника	-	+
010	Анализ во временной области	+	+
011	Анализ во временной области и приложение для тестирования печатных плат	+	-
017	Извлекаемый источник хранения данных	-	+
019	Стандартный источник хранения данных	-	+
1Е5	Высокостабильный источник опорной частоты	-	+
205	2-х портовый прибор с частотным диапазоном от 100 кГц до 500 МГц	+	-
215	2-х портовый прибор с частотным диапазоном от 100 кГц до 1,5 ГГц	+	-

Обозначение опции	Описание опции	Модель анализатора
		Е5063А	Е5071С
235	2-х портовый измерительный блок с частотным диапазоном от 100 кГц до 3 ГГц с цепями подачи смещения	+	+

Обозначение опции	Описание опции	Модель анализатора
Обозначение опции	Описание опции	Е5063А	Е5071С
240	2-х портовый измерительный блок с частотным диапазоном от 9 кГц до 4,5 ГГц без цепей подачи смещения	-	+
245	2-х портовый измерительный блок с частотным диапазоном от 100 кГц до 4,5 ГГц с цепями подачи смещения	+	+
260	2-х портовый измерительный блок с частотным диапазоном от 9 кГц до 6,5 ГГц без цепей подачи смещения	-	+
265	2-х портовый измерительный блок с частотным диапазоном от 100 кГц до 6,5 ГГц с цепями подачи смещения	+	+
280	2-х портовый измерительный блок с частотным диапазоном от 9 кГц до 8,5 ГГц без цепей подачи смещения	-	+
285	2-х портовый измерительный блок с частотным диапазоном от 100 кГц до 8,5 ГГц с цепями подачи смещения	-	+
2D5	2-х портовый измерительный блок с частотным диапазоном от 300 кГц до 14 ГГц с цепями подачи смещения	+	+
2Н5	2-х портовый измерительный блок с частотным диапазоном от 300 кГц до 18 ГГц с цепями подачи смещения	+	-
2K5	2-х портовый измерительный блок с частотным диапазоном от 300 кГц до 20 ГГц с цепями подачи смещения	-	+
440	4-х портовый измерительный блок с частотным диапазоном от 9 кГц до 4,5 ГГц без цепей подачи смещения	-	+
445	4-х портовый измерительный блок с частотным диапазоном от 100 кГц до 4,5 ГГц с цепями подачи смещения	-	+
460	4-х портовый измерительный блок с частотным диапазоном от 9 кГц до 6,5 ГГц без цепей подачи смещения	-	+
465	4-х портовый измерительный блок с частотным диапазоном от 100 кГц до 6,5 ГГц с цепями подачи смещения	-	+
480	4-х портовый измерительный блок с частотным диапазоном от 9 кГц до 8,5 ГГц без цепей подачи смещения	-	+
485	4-х портовый измерительный блок с частотным диапазоном от 100 кГц до 8,5 ГГц с цепями подачи смещения	-	+
4D5	4-х портовый измерительный блок с частотным диапазоном от 300 кГц до 14 ГГц с цепями подачи смещения	-	+
4K5	4-х портовый измерительный блок с частотным диапазоном от 300 кГц до 20 ГГц с цепями подачи смещения	-	+
790	ПО для управления конфигурируемым многопортовым блоком	-	+
TDR	Расширение функции анализа во временной области	-	+
UNQ	Стандартный источник опорной частоты	-	+
E5092A	Конфигурируемый многопортовый блок с частотным диапазоном от 50 МГц до 20 ГГц	-	+
E5092A- 020	Коммутация сигналов до 20 ГГц	-	+

Знак утверждения типа

Программное обеспечение

Анализаторы работают под управлением программного обеспечения (ПО), предназначенного для управления, вывода результатов технического анализа и спектра сигналов на экран монитора анализатора. Идентификационные данные метрологически значимой части ПО приведены в таблице 2. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение для моделей
Идентификационное наименование ПО	Е5063А	E5071C
Идентификационное наименование ПО	E5063A Network Analyzers Firmware Update	E5071C Network Analyzers Firmware
Номер версии (идентификационный номер) ПО	не ниже А.04.01	не ниже В.12.03

Технические характеристики

Таблица 3 - Метрологические характеристики анализаторов Е5063А

Наименование характеристики	Значение
Динамический диапазон1^ дБ
Частотный диапазон:	Полоса ПЧ = 3 кГц2)	Полоса ПЧ = 10 Гц
- от 100 до 300 кГц включ.	63	88
- св. 0,3 до 8,5 МГц включ.	68	93
- св. 8,5 до 100 МГц включ.	91	116
- св. 0,1 до 4,34 ГГц включ.	92	117
- св. 4,34 до 8,5 ГГц включ.	81	106
- св. 8,5 до 13,0 ГГц включ.	75	100
- св. 13,0 до 16,0 ГГц включ.	65	90
- св. 16,0 до 18,0 ГГц	62	87
Пределы допускаемой абсолютной погрешности измерений амплитуды (фазы) в динами
ческом диапазоне при опорном уровне выходной мощности минус 10 дБм3)
Уровень входной мощности, дБм	Амплитуда, дБ	Фаза, градус
6	±0,281	±10,198
0	±0,086	±1,463
-10	±0,012	±0,078
-20	±0,020	±0,123
-30	±0,024	±0,145
-40	±0,028	±0,173
-50	±0,033	±0,209
-60	±0,045	±0,287
-70	±0,072	±0,465
-80	±0,160	±1,053
-90	±0,398	±2,677
-100	±1,070	±7,526
Характеристики выходного порта (источника -генератора)
Частотный диапазон, МГц:
- опция 205	от 0,1 до 500
- опция 215	от 0,1 до 1500
- опция 235	от 0,1 до 3000
- опция 245	от 0,1 до 4500
- опция 265	от 0,1 до 6500
- опция 285	от 0,1 до 8500
- опция 2D 5	от 0,1 до 14000
- опция 2Н5	от 0,1 до 18000

Наименование характеристики		Значение
Разрешение по частоте, Гц:
- от 100 кГц до 6,5 ГГц включ.				1
- св. 6,5 до 130, ГГц включ.				2
- св. 13,0 до 18,0 ГГц				11
Пределы допускаемой относительной	- о н ш е р г о п			±7-10'6
сти установки частоты				±7-10'6
Диапазон установки выходной мощности, дБм:
- от 100 до 300 кГц включ.				от -20 до -5
- св. 300 кГц до 8,5 ГГц включ.				от -20 до 0
- св. 8,5 до 18 ГГц				от -15 до -5
Разрешающая способность установки выходной
мощности, дБ				0,05
Характеристики входного порта (приемника)
Максимально допустимое значение мощности на
входе тестового порта анализатора, дБм				6
Уровень собственных шумов, дБм/Гц4), не более:
- от 0,1 до 8,5 МГц включ.				-103
- св. 8,5 до 100 МГц включ.				-126
- св. 0,1 до 4,34 ГГц включ.				-127
- св. 4,34 до 8,5 ГГц включ.				-116
- св. 8,5 до 130, ГГц включ.				-115
- св. 13,0 до 16,0 ГГц включ.				-105
- св. 16,0 до 18,0 ГГц включ.				-102
Значение перекрёстных помех, дБ, не более:
- от 100 до 300 кГц включ.				-88
- св. 0,3 до 8,5 МГц включ.				-93
- св. 8,5 МГц до 4,34 ГГц включ.				-115
- св. 4,34 до 6,0 ГГц включ.				-105
- св. 6,0 до 13,0 ГГц включ.				-100
- св. 13,0 до 16,0 ГГц включ.				-90
- св. 16,0 до 18,0 ГГц включ.				-85
Шумы трассы (при максимальной выходной мощности)
	Амплитуда, дБм, СКЗ5)			Фаза, градус
	коэффици-		коэффи-	коэффициент	коэффици-
	ент переда-		циент	передачи	ент отраже-
Частотный диапазон / ПЧ:	чи		отраже ния		ния
- от 100 до 300 кГц включ./ 3 кГц	8		16	0,050	0,100
- св. 0,3 до 8,5 МГц включ./ 3 кГц	6		10	0,040	0,066
- св. 8,5 МГц до 4,34 ГГ ц включ./70 кГ ц	5		9	0,035	0,060
- св. 4,34 до 8,5 ГГц включ./ 70 кГц	10		20	0,066	0,130
- св. 8,5 до 13,0 ГГц включ./ 70 кГц	15		30	0,100	0,200
- св. 13,0 до 16,0 ГГц включ./ 70 кГц	25		35	0,170	0,230
- св. 16,0 до 18,0 ГГц / 70 кГц	30		45	0,200	0,300

Наименование характеристики			Значение
Неисправленные характеристики системы, дБ (без использования калибровочных наборов)
			Напра-	Согласова		Согласо-	Отклонение		Отклонение
			влен-	ние источ-		вание	модуля коэф-		модуля ко-
Частотный диапазон:			ность,		ника, дБ	нагруз-	фициента от-		эффициента
			дБ			ки, дБ	ражения, дБ		передачи, дБ
- от 100 до 300 кГц включ.			10		20	-		±3,0	±3,0
- св. 0,3 до 1,0 МГц включ.			10		20	-		±3,0	±3,0
- св. 1,0 до 100 МГц включ.			25		25	14		±1,0	±1,0
- св. 0,1 до 3,0 ГГц включ.			25		25	11		±1,0	±1,0
- св. 3,0 до 6,0 ГГц включ.			20		20	10		±1,0	±1,0
- св. 6,0 до 10,0 ГГц включ.			15		15	7		±1,0	±1,0
- св. 10,0 до 13,0 ГГц включ.			10		15	-		±1,0	±1,0
- св. 13,0 до 18,0 ГГц			10		15	-		±1,0	±1,0
Исправленные характеристики системы6 с использованием калибровочного набора 85032F
		Напра-			Согласова-	Согласо-	Отклонение		Отклонение
			влен-		ние источ-	вание	модуля коэф-		модуля ко-
Частотный диапазон:		ность, дБ			ника, дБ	нагрузки,	фициента от-		эффициента
						дБ	ражения, дБ		передачи, дБ
- от 0,1 до 10 МГц включ.			49		41	47	±0,011		±0,082
- св. 0,01 до 3 ГГц включ.			46		40	46	±0,021		±0,037
- св. 3 до 9 ГГц			38		35	36	±0,054		±0,128
Значение моду	Пределы допускаемой абсолютной погрешности измерений амплитуды
ля коэффициен -				к	оэффициента передачи, дБ
та передачи, дБ	от 0,1 до 10 МГц включ.				св. 0,01 до 3 ГГц включ.			св. 3 до 9 ГГц включ.
10	±0,162				±0,118			±0,215
0	±0,099				±0,054			±0,152
-10	±0,108				±0,063			±0,159
-20	±0,112				±0,067			±0,163
-30	±0,118				±0,071			±0,167
-40	±0,137				±0,077			±0,173
-50	±0,241				±0,088			±0,190
-60	±0,643				±0,121			±0,263
-70	±1,851				±0,229			±0,571
-80	±4,852				±0,575			±1,563
-90	±10,537				±1,597			±4,141
Значение моду	Пределы допускаемой абсолютной погрешности измерений фазы коэф-
ля коэффициен -				фициента передачи, градус
та передачи, дБ	от 0,1 до 10 МГц включ.				св. 0,01 до 3 ГГц включ.			св. 3 до 9 ГГц включ.
10	±1,743				±1,444			±2,096
0	±0,656				±0,358			±1,009
-10	±0,709				±0,410			±1,052
-20	±0,734				±0,433			±1,075
-30	±0,771				±0,459			±1,102
-40	±0,903				±0,497			±1,143
-50	±1,606				±0,573			±1,255
-60	±4,405				±0,791			±1,753
-70	±13,742				±1,520			±3,895
-80	±48,439				±3,919			±11,364
-90	±180,000				±11,634			±37,645

Наименование характеристики		Значение
Значение модуля коэффицие	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
нта отражения	от 0,1 до 10 МГц включ.	св. 0,01 до 3,0 ГГц включ.	св. 3 до 9 ГГц включ.
0	±0,0041	±0,0056	±0,0136
0,1	±0,0049	±0,0065	±0,0151
0,2	±0,0059	±0,0076	±0,0169
0,4	±0,0082	±0,0103	±0,0215
0,6	±0,0109	±0,0135	±0,0273
0,8	±0,0140	±0,0170	±0,0341
1	±0,0171	±0,0208	±0,0418
Значение модуля коэффицие	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
нта отражения	от 0,1 до 10 МГц включ.	св. 0,01 до 3,0 ГГц включ.	св. 3 до 9 ГГц включ.
0,1	±2,930	±3,843	±8,782
0,2	±1,790	±2,289	±4,953
0,4	±1,282	±1,582	±3,189
0,6	±1,145	±1,388	±2,706
0,8	±1,069	±1,290	±2,510
1	±0,982	±1,194	±2,394

Исправленные характеристики системы6) с использованием калибровочного набора 85033Е,

3,5 мм

Частотный диапазон: - от 0,1 до 10 МГц включ. - св. 10 МГц до 3 ГГц включ. - св. 3 до 9 ГГц		Направ ленность, дБ	Согласование источника, дБ		Согласо вание нагрузки, дБ	Отклонение модуля коэффициента отражения, дБ		Отклонение модуля коэффициента передачи, дБ
		46 44 38	43 40 36		45 44 38	±0,006 ±0,007 ±0,010		±0,077 ±0,040 ±0,112
Значение моду	Пределы допускаемой абсолютной погрешности измерений амплитуды
ля коэффициен -			коэффициента передачи, дБ
та передачи, дБ	от 0,1до 10 МГц включ.			св. 0,01 до 3 ГГц включ.			св. 3 до 9 ГГц включ.
10	±0,152				±0,118		±0,193
0	±0,089				±0,054		±0,130
-10	±0,098				±0,063		±0,138
-20	±0,102				±0,067		±0,142
-30	±0,107				±0,071		±0,146
-40	±0,128				±0,077		±0,152
-50	±0,236				±0,088		±0,169
-60	±0,641				±0,121		±0,247
-70	±1,850				±0,229		±0,562
-80	±4,852				±0,575		±1,557
-90	±10,537				±1,597		±4,138

Наименование характеристики		Значение
Значение модуля коэффициента	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
передачи, дБ	от 0,1до 10 МГц включ.	св. 0,01 до 3 ГГц включ.	св. 3 до 9 ГГц включ.
10	±1,674	±1,446	±1,952
0	±0,587	±0,359	±0,865
-10	±0,640	±0,411	±0,909
-20	±0,665	±0,434	±0,932
-30	±0,703	±0,460	±0,959
-40	±0,843	±0,498	±1,000
-50	±1,570	±0,574	±1,118
-60	±4,390	±0,792	±1,642
-70	±13,734	±1,521	±3,827
-80	±48,431	±3,920	±11,320
-90	±180,000	±11,635	±37,602
Значение модуля коэффициента	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
отражения	от 0,1до 10 МГц включ.	св. 0,01 до 3 ГГц включ.	св. 3 до 9 ГГц включ.
0	±0,0051	±0,0066	±0,0132
0,1	±0,0058	±0,0074	±0,0140
0,2	±0,0065	±0,0083	±0,0152
0,4	±0,0082	±0,0105	±0,0183
0,6	±0,0102	±0,0132	±0,0224
0,8	±0,0123	±0,0163	±0,0274
1	±0,0143	±0,0195	±0,0330
Значение модуля коэффициента	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
отражения	от 0,1до 10 МГц включ.	св. 0,01 до 3 ГГц включ.	св. 3 до 9 ГГц включ.
0,1	±3,405	±4,324	±8,170
0,2	±1,965	±2,466	±4,458
0,4	±1,287	±1,607	±2,730
0,6	±1,076	±1,360	±2,241
0,8	±0,950	±1,233	±2,029
1	±0,822	±1,120	±1,891

Исправленные характеристики системы (с использованием калибровочного набора

85052D), 3,5 мм

	Направ-	Согласование	Согласова-	Коэффициент	Коэффи
	ленность,	источника,	ние нагруз-	отражение,	циент
Частотный диапазон:	дБ	дБ	ки, дБ	дБ	передачи, дБ
- от 0,1 до 10,0 МГц включ.	42	37	42	±0,003	±0,136
- св. 0,01 до 3,0 ГГц включ.	38	31	38	±0,004	±0,100
- св. 3,0 до 10,0 ГГц включ.	36	28	36	±0,008	±0,208
- св. 10,0 до 18,0 ГГц	36	28	36	±0,008	±0,328

Наименование характери стики		Значение
Значение модуля коэффици	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
ента передачи,	от 0,1 до 10 МГц	св. 0,01 до 3 ГГц	св. 3 до 10 ГГц	св. 10 до 18 ГГц
дБ	включ.	включ.	включ.	включ.
10	±0,211	±0,180	±0,292	±0,411
0	±0,148	±0,117	±0,229	±0,350
-10	±0,157	±0,123	±0,234	±0,354
-20	±0,161	±0,127	±0,237	±0,357
-30	±0,166	±0,131	±0,241	±0,362
-40	±0,182	±0,136	±0,247	±0,373
-50	±0,270	±0,147	±0,262	±0,437
-60	±0,656	±0,178	±0,324	±0,798
-70	±1,856	±0,280	±0,610	±2,081
-80	±4,854	±0,618	±1,583	±5,303
-90	±10,538	±1,631	±4,153	±11,254
Значение модуля коэффици	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
ента передачи,	от 0,1 до 10 МГц	св. 0,01 до 3 ГГц	св. 3 до 10 ГГц	св. 10 до 18 ГГц
дБ	включ.	включ.	включ.	включ.
10	±2,074	±1,862	±2,620	±3,441
0	±0,987	±0,775	±1,533	±2,353
-10	±1,036	±0,811	±1,556	±2,377
-20	±1,060	±0,833	±1,577	±2,398
-30	±1,094	±0,859	±1,603	±2,428
-40	±1,201	±0,896	±1,643	±2,507
-50	±1,803	±0,970	±1,744	±2,951
-60	±4,494	±1,175	±2,172	±5,517
-70	±13,784	±1,865	±4,163	±15,705
-80	±48,477	±4,219	±11,532	±57,297
-90	±180,000	±11,913	±37,802	±180,000
Значение модуля коэффици	Пределы допускаемой абсолютной пог коэффициента от		решности измерений амплитуды ражения, дБ
ента отражения	от 0,1 до 10 МГц включ.	св. 0,01 до 3 ГГц включ.	св. 3 до 10 ГГц включ.	св. 10 до 18 ГГц включ.
0	±0,0080	±0,0129	±0,0164	±0,0164
0,1	±0,0087	±0,0138	±0,0175	±0,0175
0,2	±0,0097	±0,0152	±0,0193	±0,0193
0,4	±0,0122	±0,0196	±0,0250	±0,0250
0,6	±0,0155	±0,0259	±0,0335	±0,0335
0,8	±0,0195	±0,0340	±0,0445	±0,0445
1	±0,0240	±0,0439	±0,0581	±0,0581

Наименование характери стики		Значение
Значение модуля коэффици	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ента отражения	от 0,1 до 10 МГц включ.	св. 0,01 до 3 ГГц включ.	св. 3 до 10 ГГц включ.	св. 10 до 18 ГГц включ.
0,1	±5,110	±8,030	±10,176±	±10,176
0,2	±2,867	±4,461	±5,635	±5,635
0,4	±1,849	±2,910	±3,690	±3,690
0,6	±1,579	±2,573	±3,297	±3,297
0,8	±1,464	±2,508	±3,260	±3,260
1	±1,375	±2,515	±3,328	±3,328

1) После калибровки, при температуре окружающего воздуха (23 ± 5) 0С, отклонении от температуры калибровки ±1 0С;

2) ПЧ - промежуточная частота;

3) дБм - мощность сигнала в дБ относительно1 мВт;

4) дБм/Гц - мощность на несущей частоте;

5) СКЗ - среднее квадратическое значение;

6) Определяются при полосе фильтра ПЧ =10 Гц, при температуре окружающего воздуха (23 ± 5) 0С, отклонении от температуры калибровки ±1 0С.

Таблица 4 - Метрологические характеристики анализаторов Е5071С

Наименование характеристики	Значение
Частотный диапазон, МГц:
- опция 240/440	от 0,009 до 4500
- опция 260/460	от 0,009 до 6500
- опция 280/480	от 0,009 до 8500
- опция 235/435	от 0,1 до 3000
- опция 245/445	от 0,1 до 4500
- опция 265/465	от 0,1 до 6500
- опция 285/485	от 0,1 до 8500
- опция 2D5/4D5	от 0,3 до 14000
- опция 2K5/4K5	от 0,3 до 20000
Разрешающая способность установки частоты	1 Гц
Пределы относительной погрешности установки частоты: - стандартное исполнение (опция UNQ) - опция 1Е5	±7-10'6 ±5-10'8
Динамический диапазон^, дБ, опции 230/235/240/245/260/265/280/285/430/435/440/445/460/465/480/485
при ПЧ = 3 кГц2) в частотном диапазоне:
- от 9 кГц до 300 кГц включ.	72
- св. 300 кГц до 10 МГц включ.	82
- св. 10 МГц до 6 ГГц включ.	98
- св. 6 ГГц до 8,5 ГГц включ.	92
при ПЧ = 10 Гц в частотном диапазоне:
- от 9 кГц до 300 кГц включ.	97
- св. 300 кГц до 10 МГц включ.	107
- св. 10 МГц до 6 ГГц включ.	123
- св. 6 до 8,5 ГГц включ.	117

при ПЧ = 3 кГц в частотном диапазоне: от 300 кГц до 1 МГц включ. св. 1 до 10 МГц включ. св. 10 до 100 МГц включ. св. 100 МГц до 6 ГГц включ. св. 6,0 до 8,5 ГГц включ. св. 8,5 до 10,5 ГГц включ. св. 10,5 до 15,0 ГГц включ. св. 15,0 до 20,0 ГГц включ.

при ПЧ = 10 Гц в частотном диапазоне: от 300 кГц до 1 МГц включ. св. 1 до 10 МГц включ. св. 10 до 100 МГц включ. св. 100 МГц до 6 ГГц включ. св. 6,0 до 8,0 ГГц включ. св. 8,0 до 8,5 ГГц включ. св. 8,5 до 10,5 ГГц включ. св. 10,5 до 15,0 ГГц включ. св. 15,0 до 20,0 ГГц включ.

70 82 95 98 92 80 75

95 107 120 123 117 117 105 100

Пределы допускаемой абсолютной погрешности измерений амплитуды (фазы) в динамическом диапазоне при опорном уровне -10 дБм3), опции 230/235/240/245/260/265/280/285/430/435/440/445/460/465/480/485

Уровень входной мощности, дБм

Амплитуда, дБ

Фаза, градус

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

±0,207

±0,042

±0,024

±0,035

±0,045

±0,067

±0,091

±0,125

±0,189

±0,345

±0,781

±1,998

±5,034

±0,301

±0,160

±0,228

±0,297

±0,439

±0,602

±0,828

±1,256

±2,319

±5,399

±14,986

Продолжение таблицы 4
Наименование характеристики		Значение
Пределы допускаемой абсолютной погрешности измерений амплитуды (фазы) в
динамическом диапазоне при опорном уровне -10 дБм, опции 2D5/2K5/4D5/4K5
Уровень входной мощности, дБм	Амплитуда, дБ	Фаза, градус
10	±2,486	±20,565
0	±0,086	±2,211
-10	±0,024	±0,160
-20	±0,036	±0,227
-30	±0,046	±0,296
-40	±0,068	±0,438
-50	±0,092	±0,601
-60	±0,126	±0,827
-70	±0,189	±1,255
-80	±0,346	±2,318
-90	±0,782	±5,398
-100	±1,999	±14,985
	Диапазон установки выходной мощности, дБм,
опции 230/235/240/245/260/265/280/285/430/4		3 5/440/445/460/465/480/485
- от 9 кГц до 5 ГГц включ.		от -55 до 10
- св. 5 до 6 ГГц включ.		от -55 до 9
- св. 6 до 7 ГГц включ.		от -55 до 8
- св. 7 до 8,5 ГГц включ.		от -55 до 7
Диапазон установки выходной мощности, дБм, опции 2D5/2K5/4D5/4K5
- от 300 кГц до 1 МГц включ.		от -85 до 8
- св. 1 МГц до 6 ГГц включ.		от -85 до 10
- св. 6 до 8 ГГц включ.		от -85 до 9
- св. 8 до 10,5 ГГц включ.		от -85 до 7
- св. 10,5 до 15 ГГц включ.		от -85 до 3
- св. 15 до 20 ГГц включ.		от -85 до 0
Разрешающая способность установки мощности, дБ		0,05
Пределы допускаемой относительной погрешности установки мощности, дБ
Опции 230/235/240/245/260/265/280/285/430/435/440/
445/460/465/480/485:
- при мощности сигнала 0 дБм на частоте 50 МГц		±0,65
- остальной частотный диапазон		±1,00
Опции 2D5/2K5/4D5/4K5:
- при мощности	сигнала минус 5 дБм на частоте
50 МГц		±0,65
- от 300 кГц до 1 МГц включ.		+2,0; -6,0
- св. 1 до 5 МГц включ.		±2,0
- св. 5 МГц до 8,5 ГГц включ.		±1,0
- св. 8,5 до 20 ГГц включ.		±2,5

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности нелинейности установки мощности, дБ
Опции 230/235/240/245/260/265/280/285/430/435/440/
445/460/465/480/485:
- от 9 кГц до 5 ГГц включ. (в диапазоне мощности от
минус 20 до 10 дБм)	±0,75
- св. 5 до 6 ГГц включ. (в диапазоне мощности от минус
20 до 9 дБм)	±0,75
- св. 6 до 7 ГГц включ. (в диапазоне мощности от минус
20 до 10 дБм)	±0,75
- св. 7 до 8,5 ГГц включ. (в диапазоне мощности от ми-
нус 20 до 10 дБм)	±0,75
Опции 2D5/2K5/4D5/4K5 (в диапазоне мощности от ми-
нус 20 до 10 дБм):
- от 300 кГц до 1 МГц включ.	±0,75
- св. 1 МГц до 6 ГГц включ.	±0,75
- св. 6 до 8 ГГц включ.	±0,75
- св. 8 до 10,5 ГГц включ.	±0,75
- св. 10,5 до 15 ГГц включ.	±0,75
- св. 15 до 20 ГГ ц включ.	±0,75
Максимально допустимый уровень переменной (ВЧ) со
ставляющей сигнала на входе измерительного порта,	25
дБм
Максимально допустимый уровень постоянной состав
ляющей сигнала на входе измерительного порта, В	±35
Перекрёстные помехи, дБ, не менее
Опции 230/235/240/245/260/265/280/285/430/435/440/
445/460/465/480/485:
- от 9 до 300 кГц включ.	-100
- св. 300 кГц до 10 МГц включ.	-110
- св. 10 МГц до 3 ГГц включ.	-120
- св. 3 до 6 ГГц включ.	-110
- св. 6,0 до 8,5 ГГц включ.	-100
Опции 2D5/2K5/4D5/4K5:
- от 300 кГц до 1 МГц включ.	-68
- св. 1 до 5 МГц включ.	-70
- св. 5 до 10 МГц включ.	-100
- св. 10 до 45 МГц включ.	-110
- св. 45 МГц до 4 ГГц включ.	-118
- св. 4 до 6 ГГц включ.	-123
- св. 6,0 до 8,5 ГГц включ.	-120
- св. 8,5 до 15,0 ГГц включ.	-112
- св. 15,0 до 20,0 ГГц включ.	-106

Наименование характеристики	Значение
Уровень собственных шумов, дБм/Гц4), не более
Опции 230/235/240/245/260/265/280/285/430/435/440/ 445/460/465/480/485: - от 9 до 300 кГц включ.	-97
- св. 300 кГц до 10 МГц включ.	-107
- св. 10 МГц до 5 ГГц включ.	-123
- св. 5 до 6 ГГц включ.	-124
- св. 6 до 7 ГГц включ.	-119
- св. 7 до 8 ГГц включ.	-120
- св. 8 до 8,5 ГГц включ.	-120
Опции 2D5/2K5/4D5/4K5:
- от 300 кГц до 1 МГц включ.	-97
- св.1 до 10 МГц включ.	-107
- св. 10 до 100 МГц включ.	-120
- св. 100 МГц до 6 ГГц включ.	-123
- св. 6 до 8 ГГц включ.	-118
- св. 8 до 8,5 ГГц включ.	-120
- св. 8,5 до 10,5 ГГц включ.	-108
- св. 10,5 до 15 ГГц включ.	-107
- св. 15 до 20 ГГц включ.	-106
Шумы трассы (амплитуда), дБ, СКЗ5), не более
Опции 230/235/240/245/260/265/280/285/430/435/440/ 445/460/465/480/485: - от 9 до 30 кГц включ. (ПЧ = 3 кГц)	0,004
- св. 30 до 100 кГц включ. (ПЧ = 3 кГц)	0,003
- св. 100 кГц до 10 МГц включ. (ПЧ = 3 кГц)	0,003
- св. 10 МГц до 4,38 ГГц включ. (ПЧ = 70 кГц)	0,004
- св. 4,38 до 5 ГГц включ. (ПЧ = 70 кГц)	0,006
- св. 5 до 6 ГГц включ. (ПЧ = 70 кГц)	0,006
- св. 6 до 7 ГГц включ. (ПЧ = 70 кГц)	0,006
- св. 7 до 8,5 ГГц включ. (ПЧ = 70 кГц)	0,006
Опции 2D5/2K5/4D5/4K5:
- от 300 кГц до 1 МГц включ. (ПЧ = 3 кГц)	0,006
- св.1 до 10 МГц включ. (ПЧ = 3 кГц)	0,003
- от 10 МГц до 4,3 8 ГГц включ. (ПЧ = 70 кГц)	0,004
- от 4,38 до 8,5 ГГц включ. (ПЧ = 70 кГц)	0,006
- от 8,5 до 13,137 ГГц включ. (ПЧ = 70 кГц)	0,009
- от 13,137 до 17 ГГц включ. (ПЧ = 70 кГц)	0,013
- от 17 до 20 ГГц включ. (ПЧ = 70 кГц)	0,023

Наименование характеристики					Значение
Шумы трассы (фаза), градус, СКЗ, не более
Опции 23 0/23 5/240/245/260/265/280/285/43 0/43 5/
440/445/460/465/480/485:
- от 9 до 30 кГц включ. (ПЧ = 3 кГц)
- св. 30 до 100 кГц включ. (ПЧ = 3 кГц)							0,035
- св. 100 кГц до 10 МГц включ. (ПЧ =		3 кГц)					0,020
- св. 0,01 до 4,38 ГГц включ. (ПЧ = 70 кГц)							0,035
- св. 4,38 до 5,00 ГГц включ. (ПЧ = 70 кГц)							0,050
- св. 5 до 6 ГГц включ. (ПЧ = 70 кГц)							0,050
- св. 6 до 7 ГГц включ. (пЧ = 70 кГц)							0,050
- св. 7 до 8,5 ГГц включ. (ПЧ = 70 кГц)							0,050
Опции 2D5/2K5/4D5/4K5:
- от 300 кГц до 1 МГц включ. (ПЧ = 3 кГц)							0,040
- св. 1 до 10 МГц включ. (ПЧ = 3 кГц)							0,020
- св. 10 МГц до 4,38 ГГц включ. (ПЧ		= 70 кГц)					0,035
- св. 4,38 до 8,5 ГГц включ. (ПЧ = 70 кГц)							0,050
- св. 8,5 до 13,137 ГГц включ. (ПЧ = 70 кГц)							0,064
- св. 13,137 до 17 ГГц включ. (ПЧ = 70 кГц)							0,095
- св. 17 до 20 ГГц включ. (ПЧ = 70 кГц)							0,165
	Неисправленные характеристики, дБ,
опции 230/235/240/245/260/265/ 280/285/430/435/ 440/445/460/465/480/485
(коррекция	пользователем - выкл.,		системная коррекция - вкл.)
	Направ-	Согласова-	Согласова-			Отклонение		Отклонение
	ленность,	ние источ	ние нагруз-			модуля коэф-		модуля коэф
	дБ	ника, дБ		ки, дБ			фициента	фициента
Частотный диапазон:						отражения, дБ		передачи, дБ
- от 9 до 300 кГц включ.	20	20		12			±1,5	±1,5
- св. 300 кГц до 3 ГГц
включ.	25	25		17			±1,0	±1,0
- св. 3 до 6 ГГц включ.	20	20		12			±1,0	±1,0
- св. 6 до 8,5 ГГц включ.	15	15		10			±1,0	±1,0
Неисправленные характеристики, дБ, опции 2D5/2K5/4D5/4K5
(коррекция	пользователем - выкл.,		системная коррекция - вкл.)
	Направ-	Согласование		Согласова-			Отклонение		Отклонение
	ленность,	источника, дБ		ние нагруз-			модуля коэф	-	модуля ко-
	дБ			ки, дБ			фициента		эффициента
Частотный диапазон:							отражения,		передачи, дБ
							дБ
- от 300 кГц до 1 МГц
включ.	20	20			9		±1,0		±1,0
- от 1 МГц до 1 ГГц
включ.	25	25			17		±1,0		±1,0
- от 1 до 3 ГГ ц включ.	25	25			15		±1,0		±1,0
- от 3 до 6 ГГ ц включ.	20	20			11		±1,0		±1,0
- от 6 до 8,5 ГГц включ.	15	15			9		±1,0		±1,0
- от 8,5 до 11 ГГ ц включ.	15	15			8		±1,0		±1,0
- от 11 до 20 ГГц включ.	15	15			7		±1,0		±1,0

Наименование характеристики		Значение
Исправленные характеристики системы6) с использованием калибровочного набора 85032F,
				N-тип
		Направ-		Согласова		Согласо-	Отклонение			Отклонение
		ленность,		ние источни-		вание	модуля коэф-			модуля ко-
		дБ		ка, дБ		нагрузки,	фициента от-			эффициента
Частотный диапазон:						дБ	ражения, дБ			передачи, дБ
- от 9 до 300 кГц включ.		49		41		49	±0,011			±0,027
о д ,3 0, от -	10 МГц
включ.		49		41		49	±0,011			±0,015
- от 10 МГц до 3 ГГц
включ.		46		40		46	±0,021			±0,018
- от 3 до 6 ГГц включ.		40		36		40	±0,032			±0,056
- от 6 до 8,5 Г	ц	38		35		37	±0,054			±0,088
Значение мо	Пределы допускаемой абсолютной погрешности измерений амплитуды ко-
дуля коэффи				эффициента передачи, дБ
циента пере	от 9 до 300 кГц		св. 0,3 до			св. 0,01 до		св. 3 до	св. 6 до 8,5
дачи, дБ	включ.		10 МГц включ.		3 ГГц включ.			6 ГГц включ.	ГГц включ.
10	±0,076			±0,064		±0,067		±0,106	±0,144
0	±0,058			±0,047		±0,050		±0,088	±0,126
-10	±0,069			±0,057		±0,060		±0,098	±0,135
-20	±0,080			±0,067		±0,070		±0,108	±0,145
-30	±0,108			±0,089		±0,092		±0,129	±0,166
-40	±0,178			±0,120		±0,116		±0,154	±0,191
-50	±0,428			±0,194		±0,151		±0,188	±0,226
-60	±1,222			±0,449		±0,223		±0,257	±0,300
-70	±3,364			±1,252		±0,419		±0,442	±0,522
-80	±7,932			±3,409		±1,003		±0,994	±1,209
-90	±15,141			±7,999		±2,621		±2,536	±3,101
Значение мо	Пределы допускаемой абсолютной погрешности измерений с								)азы коэффи-
дуля коэффи				циента передачи, градус
циента пере	от 9 до		св. 0,3 до			св. 0,01 до		св. 3 до	св. 6 до
дачи, дБ	300 кГц включ.		10 МГц включ.		3 ГГц включ.			6 ГГц включ.	8,5 ГГц включ.
10	±0,527			±0,449		±0,471		±0,727	±0,981
0	±0,387			±0,308		±0,330		±0,586	±0,840
-10	±0,454			±0,375		±0,396		±0,647	±0,897
-20	±0,529			±0,445		±0,465		±0,715	±0,965
-30	±0,717			±0,592		±0,607		±0,857	±1,107
-40	±1,188			±0,795		±0,770		±1,020	±1,271
-50	±2,897			±1,295		±1,004		±1,252	±1,508
-60	±8,692			±3,042		±1,486		±1,716	±2,016
-70	±28,225			±8,916		±2,831		±2,991	±3,547
-80	±180,000		±28,729			±7,030		±6,964	±8,586
-90	±180,000		±180,000			±20,624		±19,816	±25,411

Наименование характери стики			Значение
Значение модуля коэффи	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
циента отраже	от 9 до 300 кГц	св. 0,3 до	св. 0,01 до	св. 3 до	св. 6 до
ния	включ.	10 МГц включ.	3 ГГц включ.	6 ГГц включ.	8,5 ГГц включ.
0	±0,0041	±0,0041	±0,0056	±0,0106	±0,0136
0,1	±0,0050	±0,0050	±0,0066	±0,0117	±0,0151
0,2	±0,0059	±0,0059	±0,0076	±0,0131	±0,0169
0,4	±0,0081	±0,0081	±0,0102	±0,0166	±0,0214
0,6	±0,0110	±0,0110	±0,0135	±0,0214	±0,0273
0,8	±0,0145	±0,0145	±0,0176	±0,0273	±0,0346
1	±0,0188	±0,0188	±0,0225	±0,0346	±0,0434
Значение модуля коэффициен	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
та отражения	от 9 до	св. 0,3 до	св. 0,01 до	св. 3 до	св. 6 до
	300 кГц включ.	10 МГц включ.	3 ГГц включ.	6 ГГц включ.	8,5 ГГц включ.
0,1	±2,846	±2,845	±3,758	±6,735	±8,696
0,2	±1,679	±1,679	±2,177	±3,748	±4,841
0,4	±1,158	±1,157	±1,458	±2,380	±3,065
0,6	±1,046	±1,046	±1,289	±2,040	±2,607
0,8	±1,039	±1,039	±1,260	±1,958	±2,480
1	±1,075	±1,075	±1,288	±1,982	±2,487

Исправленные характеристики системы6 с использованием калибровочного набора 85092C,

N-тип

Частотный диапазон:

- от 0.3 до 10 МГц включ.

- от 10 МГц до 3 ГГц включ.

- от 3 до 6 ГГц включ.

- от 6 до 8.5 ГГц

Согласование источника, дБ

Направ

ленность,

дБ

Согласование нагрузки, дБ

Отклонение модуля коэффициента отражения, дБ

±0,010

±0,040

±0,060

±0,070

Отклонение модуля коэффициента передачи, дБ

±0,082

±0,050

±0,102

±0,157

Значение модуля коэффициента передачи, дБ

Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ_

св. 0,3 до 10 МГц включ.

св. 0,01 до 3 ГГ ц включ.

св. 3 до 6 ГГц включ.

св. 6 до 8,5 ГГц включ.

-10

-20

-30

-40

-50

-60

-70

-80

-90

±0,132

±0,114

±0,123

±0,134

±0,155

±0,183

±0,247

±0,482

±1,269

±3,419

±8,004

±0,099

±0,081

±0,092

±0,102

±0,123

±0,148

±0,182

±0,252

±0,446

±1,026

±2,639

±0,212

±0,194

±0,203

±0,213

±0,234

±0,258

±0,293

±0,365

±0,578

±1,252

±3,132

±0,151

±0,134

±0,144

±0,154

±0,175

±0,199

±0,233

±0,301

±0,483

±1,029

±2,563

Наименование			Значение
характери стики
Значение мо	Пределы допускаемой абсолютной погрешности измерений фазы коэффи-
дуля коэффи			циента передачи, градус
циента переда	св. 0,3 до		св. 0,01 до 3 ГГц		св. 3 до 6 ГГц		св. 6 до 8,5 ГГц
чи, дБ	10 МГц включ.		включ.		включ.		включ.
10	±0,899		±0,680		±1,029		±1,436
0	±0,759		±0,539		±0,889		±1,296
-10	±0,818		±0,606		±0,954		±1,355
-20	±0,886		±0,675		±1,023		±1,423
-30	±1,032		±0,817		±1,165		±1,565
-40	±1,221		±0,980		±1,328		±1,729
-50	±1,654		±1,213		±1,559		±1,963
-60	±3,270		±1,688		±2,018		±2,457
-70	±9,050		±3,018		±3,276		±3,941
-80	±28,834		±7,199		±7,226		±8,921
-90	±180,000		±20,792		±20,074		±25,734
Значение модуля коэффи	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
циента отра	св. 0,3 до		св. 0,01 до 3 ГГц		св. 3 до 6 ГГц		св. 6 до 8,5 ГГц
жения	10 МГц включ.		включ.		включ.		включ.
0	±0,0062		±0,0031		±0,0041		±0,0066
0,1	±0,0081		±0,0042		±0,0055		±0,0083
0,2	±0,0103		±0,0054		±0,0070		±0,0102
0,4	±0,0154		±0,0080		±0,0104		±0,0149
0,6	±0,0217		±0,0110		±0,0144		±0,0207
0,8	±0,0293		±0,0145		±0,0190		±0,0279
1	±0,0381		±0,0185		±0,0244		±0,0364
Значение моду	Пределы допускаемой абсолютной погрешности измерений фазы коэффи-
ля коэффициен			циента отражения, градус
та отражения	св. 0,3 до 10	св.	ц Г Г 3 о ,01 0,	св. 3 до 6 ГГц		св. 6 до 8,5 ГГц
	МГц включ.	включ.			включ.	включ.
0,1	±4,669	±2,428			±3,170	±4,773
0,2	±2,945	±1,544			±2,004	±2,925
0,4	±2,205	±1,141			±1,482	±2,128
0,6	±2,074	±1,049			±1,370	±1,981
0,8	±2,097	±1,038			±1,364	±1,999
1	±2,183	±1,059			±1,400	±2,083

Исправленные характеристики системы6) с использованием калибровочного набора 85033E,

3,5 мм

	Направ-	Согласо-	Согласо-	Отклонение	Отклонение
Частотный диапазон:	ленность,	вание ис-	вание	модуля коэф-	модуля ко-
	дБ	точника,	нагрузки,	фициента от-	эффициента
		дБ	дБ	ражения, дБ	передачи, дБ
- от 9 до 300 кГц включ.	46	43	46	±0,006	±0,026
- от 0.3 до 10 МГц включ.	46	43	46	±0,006	±0,015
- от 10 МГц до 3 ГГц
включ.	44	40	44	±0,007	±0,020
- от 3 до 6 ГГц включ.	38	37	38	±0,009	±0,058
- от 6 до 8.5 ГГц	38	36	38	±0,010	±0,079

Продолжение таблицы 4
Наименование			Значение
характери стики
Значение модуля коэффициен	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
та передачи, дБ	от 9 до 300 кГц	св. 0,3 до	св. 0,01 до	св. 3 до	св. 6 до 8,5 ГГц
	включ.	10 МГц включ.	3 ГГц включ.	6 ГГц включ.	включ.
10	±0,070	±0,058	±0,066	±0,105	±0,129
0	±0,052	±0,041	±0,049	±0,087	±0,111
-10	±0,062	±0,051	±0,059	±0,097	±0,120
-20	±0,074	±0,061	±0,069	±0,107	±0,130
-30	±0,102	±0,083	±0,090	±0,128	±0,152
-40	±0,174	±0,114	±0,115	±0,152	±0,176
-50	±0,426	±0,190	±0,150	±0,187	±0,211
-60	±1,221	±0,447	±0,221	±0,255	±0,287
-70	±3,363	±1,250	±0,418	±0,441	±0,510
-80	±7,931	±3,408	±1,002	±0,993	±1,200
-90	±15,141	±7,999	±2,620	±2,535	±3,095
Значение моду	Пределы допускаемой абсолютной погрешности измерений фазы коэффи-
ля коэффициен		циента передачи, градус
та передачи, дБ	от 9 до 300 кГц	св. 0,3 до	св. 0,01 до	св. 3 до	св. 6 до 8,5 ГГц
	включ.	10 МГц включ.	3 ГГц включ.	6 ГГц включ.	включ.
10	±0,485	±0,409	±0,462	±0,721	±0,879
0	±0,344	±0,268	±0,321	±0,580	±0,739
-10	±0,412	±0,334	±0,386	±0,639	±0,797
-20	±0,487	±0,404	±0,455	±0,708	±0,865
-30	±0,678	±0,552	±0,597	±0,850	±1,007
-40	±1,159	±0,758	±0,761	±1,013	±1,171
-50	±2,882	±1,265	±0,995	±1,244	±1,409
-60	±8,685	±3,023	±1,477	±1,709	±1,921
-70	±28,220	±8,905	±2,823	±2,984	±3,463
-80	±180,000	±28,719	±7,022	±6,958	±8,515
-90	±180,000	±180,000	±20,617	±19,810	±25,342
Значение модуля коэффи	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
циента отраже	от 9 до 300 кГц	св. 0,3 до	св. 0,01 до	св. 3 до 6 ГГц	св. 6 до
ния	включ.	10 МГц включ.	3 ГГц включ.	включ.	8,5 ГГц включ.
0	±0,0051	±0,0051	±0,0066	±0,0129	±0,0132
0,1	±0,0058	±0,0058	±0,0074	±0,0137	±0,0141
0,2	±0,0065	±0,0065	±0,0082	±0,0147	±0,0152
0,4	±0,0081	±0,0081	±0,0104	±0,0174	±0,0182
0,6	±0,01 02	±0,0102	±0,0132	±0,0211	±0,0224
0,8	±0,0128	±0,0128	±0,0168	±0,0259	±0,0279
1	±0,0160	±0,0160	±0,0212	±0,0318	±0,0346

Наименование характери стики			Значение
Значение модуля коэффициента	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
отражения	от 9 до	св. 0,3 до	св. 0,01 до	св. 3 до 6 ГГц	св. 6 до
	300 кГц включ.	10 МГц включ.	3 ГГц включ.	включ.	8,5 ГГц включ.
0,1	±3,321	±3,320	±4,239	±7,895	±8,084
0,2	±1,854	±1,854	±2,355	±4,217	±4,346
0,4	±1,162	±1,162	±1,482	±2,490	±2,606
0,6	±0,977	±0,977	±1,260	±2,015	±2,142
0,8	±0,920	±0,920	±1,203	±1,856	±1,998
1	±0,915	±0,915	±1,213	±1,823	±1,984

Исправленные характеристики системы6 с использованием калибровочного набора 85093C, ___3,5мм ___

Частотный диапазон: - от 0.3 до 10 МГц включ. - от 10 МГц до 3 ГГц включ. - от 3 до 6 ГГц включ. - от 6 до 8.5 ГГц	Направ ленность, дБ	Согласование источника, дБ		Согласование нагрузки, дБ		Отклонение модуля коэффициента отражения, дБ		Отклонение модуля коэффициента передачи, дБ
	45 52 50 47	36 44 39 34		37 45 42 40		±0,100 ±0,040 ±0,050 ±0,070		±0,086 ±0,045 ±0,094 ±0,143
Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
	св. 0,3 до 10 МГц включ.		св. 0,01 до 3 ГГц включ.		св. 3 до 6 ГГц включ.		св. 6 до 8,5 ГГц включ.
10	±0,131		±0,091			±0,140		±0,192
0	±0,113		±0,074			±0,122		±0,175
-10	±0,122		±0,084			±0,132		±0,184
-20	±0,133		±0,094			±0,142		±0,194
-30	±0,154		±0,116			±0,163		±0,215
-40	±0,182		±0,140			±0,188		±0,239
-50	±0,246		±0,175			±0,222		±0,274
-60	±0,481		±0,245			±0,290		±0,347
-70	±1,269		±0,439			±0,472		±0,562
-80	±3,418		±1,020			±1,020		±1,240
-90	±8,004		±2,634			±2,556		±3,123

Наименование характери стики		Значение
Значение модуля коэффициен	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
та передачи, дБ	св. 0,3 до 10 МГц включ.	св. 0,01 до 3 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 8,5 ГГц включ.
10	±0,892	±0,628	±0,952	±1,308
0	±0,752	±0,488	±0,811	±1,167
-10	±0,811	±0,555	±0,876	±1,225
-20	±0,880	±0,624	±0,945	±1,293
-30	±1,025	±0,766	±1,087	±1,435
-40	±1,214	±0,929	±1,250	±1,599
-50	±1,648	±1,162	±1,481	±1,834
-60	±3,266	±1,639	±1,941	±2,332
-70	±9,048	±2,972	±3,203	±3,828
-80	±28,832	±7,158	±7,159	±8,825
-90	±180,000	±20,751	±20,008	±25,642
Значение модуля коэффициен	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
та отражения	св. 0,3 до 10 МГц включ.	св. 0,01 до 3 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 8,5 ГГц включ.
0	±0,0057	±0,0028	±0,0035	±0,0050
0,1	±0,0076	±0,0039	±0,0048	±0,0067
0,2	±0,0096	±0,0050	±0,0061	±0,0086
0,4	±0,0145	±0,0075	±0,0094	±0,0135
0,6	±0,0205	±0,0104	±0,0135	±0,0199
0,8	±0,0278	±0,0137	±0,0184	±0,0280
1	±0,0362	±0,0175	±0,0242	±0,0375
Значение модуля коэффициента	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
отражения	св. 0,3 до 10 МГц включ.	св. 0,01 до 3 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 8,5 ГГц включ.
0,1	±4,347	±2,257	±2,725	±3,827
0,2	±2,754	±1,442	±1,751	±2,460
0,4	±2,075	±1,072	±1,344	±1,933
0,6	±1,961	±0,989	±1,286	±1,904
0,8	±1,990	±0,980	±1,318	±2,002
1	±2,077	±1,002	±1,387	±2,152

Исправленные характеристики системы6 с использованием калибровочного набора 85052D, _3,5мм_

	Направ-	Согласова-	Согласова-	Отклонение	Отклонение
	ленность,	ние источ-	ние нагруз-	модуля коэф-	модуля ко-
	дБ	ника, дБ	ки, дБ	фициента от-	эффициента
Частотный диапазон:				ражения, дБ	передачи, дБ
- от 0.3 до 500 МГц
включ.	42	37	42	±0,003	±0,068
- св. 500 МГц до 2 ГГц
включ.	42	37	42	±0,003	±0,034
- св. 2 до 6 ГГц включ.	38	31	38	±0,004	±0,100
- св. 6 до 20 ГГц	36	28	36	±0,008	±0,208

Продолжение таблицы 4
Наименование		Значение
характери стики
Значение модуля коэффициента	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
передачи, дБ	св. 0,3 до	св. 0,5 до 2 ГГц	св. 2 до 6 ГГц	св. 6 до 20 ГГц
	500 МГц включ.	включ.	включ.	включ.
10	±0,156	±0,122	±0,192	±0,304
0	±0,094	±0,060	±0,131	±0,243
-10	±0,105	±0,071	±0,139	±0,250
-20	±0,116	±0,081	±0,149	±0,259
-30	±0,142	±0,103	±0,170	±0,281
-40	±0,205	±0,127	±0,195	±0,307
-50	±0,442	±0,162	±0,229	±0,365
-60	±1,228	±0,233	±0,298	±0,594
-70	±3,366	±0,428	±0,487	±1,434
-80	±7,933	±1,011	±1,060	±3,759
-90	±15,142	±2,627	±2,665	±8,610
Значение модуля коэффициен	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
та передачи, дБ	св. 0,3 до	св. 0,5 до 2 ГГц	св. 2 до 6 ГГц	св. 6 до 20 ГГц
	500 МГц включ.	включ.	включ.	включ.
10	±2,678	±2,451	±2,920	±3,679
0	±0,626	±0,399	±0,868	±1,626
-10	±0,688	±0,461	±0,917	±1,662
-20	±0,761	±0,529	±0,984	±1,728
-30	±0,938	±0,671	±1,126	±1,872
-40	±1,361	±0,835	±1,289	±2,055
-50	±2,990	±1,069	±1,521	±2,453
-60	±8,735	±1,548	±1,989	±4,050
-70	±28,251	±2,888	±3,297	±10,336
-80	±180,000	±7,082	±7,452	±32,789
-90	±180,000	±20,676	±21,040	±180,000
Значение модуля коэффициен	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
та отражения	св. 0,3 до	св. 0,5 до 2 ГГц	св. 2 до 6 ГГц	св. 6 до 20 ГГц
	500 МГц включ.	включ.	включ.	включ.
0	±0,0081	±0,0081	±0,0129	±0,0164
0,1	±0,0088	±0,0088	±0,0138	±0,0175
0,2	±0,0096	±0,0096	±0,0152	±0,0193
0,4	±0,0121	±0,0121	±0,0195	±0,0249
0,6	±0,0156	±0,0156	±0,0260	±0,0335
0,8	±0,0201	±0,0201	±0,0346	±0,0451
1	±0,0256	±0,0256	±0,0455	±0,0597

Наименование характери стики	Значение
Значение модуля	Пределы допускаемой абсолютной погрешности измерений фазы коэф-
коэффициента			фициента отражения, градус
отражения	св.	о д т, сТ	св. 0,5 до 2 ГГц			св.	2 до 6 ГГц	св	6 д о 0 Г Г ц
	500 МГц включ.		включ.				включ.		включ.
0,1	±5,025		±5,024				±7,943		±10,088
0,2	±2,754		±2,754				±4,347		±5,521
0,4	±1,723		±1,723				±2,784		±3,564
0,6	±1,479		±1,479				±2,473		±3,197
0,8	±1,433		±1,433				±2,477		±3,229
1	±1,468		±1,468				±2,609		±3,422
Исправленные характеристики системы6) с использованием калибровочного набора N4691D,
			3,5мм
		Направлен-		Согласова-	Согласова-		Отклонение		Отклонение
		ность, дБ		ние источ-	ние нагруз-		модуля коэф		модуля ко-
				ника, дБ	ки, дБ		фициента от-		эффициента
Частотный диапазон:							ражения, дБ		передачи,
									дБ
- от 0,3 до 500 МГц
включ.		31		29	27		±0,110		±0,355
- св. 500 МГц до 2 ГГц
включ.		52		47	47		±0,020		±0,026
- св. 2 до 6 ГГц включ.		48		45	43		±0,030		±0,043
- св. 6 до 20 ГГц		46		42	39		±0,040		±0,103
Значение модуля	Пределы допускаемой абсолютной погрешности измерений амплитуды ко-
коэффициента			эффициента передачи, дБ
передачи, дБ	св.	0,3 до	св. 0,5 до 2 ГГц			св.	2 до 6 ГГц	св	6 д о 0 Г Г ц
	500 МГц включ.		включ.				включ.		включ.
10	±0,454		±0,113				±0,133		±0,196
0	±0,394		±0,051				±0,071		±0,134
-10	±0,392		±0,063				±0,083		±0,145
-20	±0,401		±0,073				±0,093		±0,155
-30	±0,423		±0,094				±0,114		±0,177
-40	±0,461		±0,119				±0,139		±0,206
-50	±0,616		±0,154				±0,173		±0,274
-60	±1,304		±0,225				±0,244		±0,533
-70	±3,394		±0,421				±0,438		±1,403
-80	±7,942		±1,005				±1,019		±3,745
-90	±15,145		±2,623				±2,634		±8,603

Наименование характери стики		Значение
Значение модуля коэффициен	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
та передачи, дБ	св. 0,3 до 500 МГц включ.	св. 0,5 до 2 ГГц включ.	св. 2 до 6 ГГц включ.	св. 6 до 20 ГГц включ.
10	±4,715	±2,391	±2,524	±2,944
0	±2,660	±0,339	±0,473	±0,892
-10	±2,636	±0,405	±0,539	±0,957
-20	±2,697	±0,474	±0,608	±1,026
-30	±2,850	±0,617	±0,750	±1,171
-40	±3,119	±0,780	±0,913	±1,364
-50	±4,208	±1,014	±1,147	±1,827
-60	±9,321	±1,495	±1,624	±3,621
-70	±28,554	±2,840	±2,958	±10,097
-80	±180,000	±7,038	±7,1 45	±32,614
-90	±180,000	±20,632	±20,738	±180,000
Значение модуля коэффициен	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
та отражения	св. 0,3 до 500 МГц включ.	св. 0,5 до 2 ГГц включ.	св. 2 до 6 ГГц включ.	св. 6 до 20 ГГц включ.
0	±0,0283	±0,0026	±0,0043	±0,0056
0,1	±0,0305	±0,0034	±0,0053	±0,0068
0,2	±0,0332	±0,0042	±0,0063	±0,0080
0,4	±0,0407	±0,0059	±0,0084	±0,0108
0,6	±0,0509	±0,0078	±0,0109	±0,0141
0,8	±0,0639	±0,0100	±0,0138	±0,0181
1	±0,0796	±0,0125	±0,0171	±0,0226
Значение модуля коэффициен	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
та отражения	св. 0,3 до 500 МГц включ.	св. 0,5 до 2 ГГц включ.	св. 2 до 6 ГГц включ.	св. 6 до 20 ГГц включ.
0,1	±17,729	±1,963	±3,028	±3,871
0,2	±9,550	±1,198	±1,788	±2,278
0,4	±5,832	±0,835	±1,199	±1,536
0,6	±4,861	±0,739	±1,039	±1,343
0,8	±4,576	±0,713	±0,987	±1,291
1	±4,566	±0,715	±0,981	±1,296
1) После калибровки, при температуре окружающего воздуха (23±5) 0С, отклонении от температуры калибровки ±1 0С; 2) ПЧ - промежуточная частота; 3) дБм - мощность сигнала в дБ относительно 1 мВт; 4) дБм/Гц - мощность на несущей частоте; 5) СКЗ - среднее квадратическое значение;
6) Определяются при полосе фильра ПЧ =10 Гц, при температуре окружающего воздуха (23±5) 0С, отклонении от температуры калибровки ±1 0С.

Наименование характеристики	Значение
Условия эксплуатации:
- температура окружающего воздуха, °С	от 18 до 28
- относительная влажность окружающего воздуха, %	от 20 до 80
- атмосферное давление, кПа	от 84 до 106
Габаритные размеры, мм, не более:
- ширина	432
- высота	222
- глубина	277
Масса, кг, не более	22,4
Напряжение питающей сети переменного тока частотой
(50±1) Гц, В	от 198 до 264
Потребляемая мощность, В-А, не более	300

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на переднюю панель в виде наклейки.

Комплектность

аблица 6 - Комплектность анализаторов

Наименование	Обозначение	Количество
Анализатор электрических цепей векторный	Е5063А или Е5071С	1* шт.
Руководство по эксплуатации		1 шт.
Методика поверки	651-20-027 МП	1 шт.
* по заказу

Поверка

осуществляется по документу 651 -15-43 МП «ГСИ. Анализаторы электрических цепей векторные Е5063А, Е5071С. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 12.03.2020 г.

Основные средства поверки:

- частотомер электронно-счётный 53152A регистрационный номер 61967-15 в Федеральном информационном фонде;

- блок измерительный ваттметров N1914A, регистрационный номер 57386-14 в Федеральном информационном фонде;

- преобразователь мощности E9304A, регистрационный номер 57387-14 в Федеральном информационном фонде;

- преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности N8482A, регистрационный номер 58375-14 в Федеральном информационном фонде;

- аттенюаторы коаксиальные ступенчатые программируемые 8494G, 8496G, регистрационный номер 61111-15 в Федеральном информационном фонде;

- анализатор цепей векторный N5230C, регистрационный номер 37229-08 в Федеральном информационном фонде;

- наборы мер коэффициентов передачи и отражения 85032F, 85055А, 85052B, 85053В, регистрационный номер 53567-13 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
