| Номер в госреестре | 79643-20 |
| Наименование СИ | Инклинометры цифровые |
| Обозначение типа СИ | СМИК ДИ15 |
| Изготовитель | Общество с ограниченной ответственностью "В-КЛАСС" (ООО "В-КЛАСС"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Инклинометры цифровые СМИК ДИ15 (далее - инклинометры) предназначены для измерений углов наклона инженерных несущих конструкций зданий и сооружений.
Принцип действия инклинометра основан на изменении положения гравиметрического маятника в одном направлении под воздействием силы тяжести или ускорения. Маятник расположен внутри двухосевого акселерометра, чувствительным элементом которого является дифференциальный конденсатор. Изменения положения маятника приводит к соответствующему изменению электрической ёмкости дифференциального конденсатора. Такие изменения ёмкости формируют на выходе чувствительного элемента аналоговые электрические сигналы. Выходной сигнал вначале фильтруется, а затем, с помощью специального программного обеспечения, преобразуется в цифровую 16-битовую форму, которая является отображением значений углов наклона.
Конструктивно инклинометр представляет собой 2-осевой датчик измерения углов наклона, который помещён в корпус и залит фиксирующим составом. На боковой поверхности корпуса имеется разъём для подключения электропитания и вывода измерительной информации.
На верхнем участке корпуса инклинометра нанесены риски, расположенные вдоль направления боковых измерительных осей Х и У.
В эксплуатации, конструкция инклинометра не предусматривает механических и электронных регулировок.

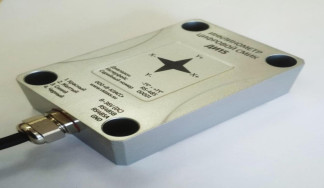

Общий вид инклинометра приведён на рисунке 1.
Рисунок 1 - Общий вид средства измерений Пломбирование инклинометра цифрового СМИК ДИ15 не предусмотрено.
Внутреннее (встроенное) программное обеспечение (ПО) является метрологически значимым и устанавливается при изготовлении инклинометра.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Недоступно |
| Номер версии (идентификационный номер) ПО | Недоступно |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Недоступно |
Внешнее ПО «Vlogic 2.О.О.1.», устанавливаемое на персональный компьютер, не является метрологически значимым и предназначено для конфигурации инклинометров и считывания с них данных при поверке.
Таблица 2 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Vlogic |
| Номер версии ПО | не ниже 2.0.0.1. |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 3- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла, градус | от -14 до +14 |
| Дискретность отсчета, градус | 0,001 |
| Допускаемая абсолютная погрешность измерений угла, градус | ±0,01 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - потребляемый ток при напряжении 24 В, мА, не более | от 8 до 36 20 |
| Частота опроса, Гц, не более | 35 |
| Выходной интерфейс | RS-485 |
| Габаритные размеры, мм, не более | 87x59x29 |
| Масса, кг, без кабеля | 0,210 |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Условия эксплуатации - температура окружающей среды, °С | от -30 до +50 |
| Средний срок службы, лет | 10 |
наносится на корпус инклинометра методом гравировки либо наклейкой и на титульный лист эксплуатационной документации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Инклинометр цифровой | СМИК ДИ15 | 1 шт. |
| Транспортировочная упаковка | - | 1 шт. |
| Паспорт | ФРСГ.26.51.43.110.001 ПС | 1 экз. |
| Руководство по эксплуатации* | ФРСГ.26.51.43.110.001 РЭ | 1 экз. |
| Методика поверки | РТ-МП-7285-445-2020 | 1 экз. |
| Программное обеспечение | «Vlogic 2.0.0.1.», | 1 экз. |
| *При поставке одному потребителю более одного инклиномера поставляется 1 экземпляр на комплект поставки | ||
осуществляется по документу РТ-МП-7285-445-2020 «ГСИ. Инклинометры цифровые СМИК ДИ15. Методика поверки», утверждённому ФБУ «Ростест-Москва» 19 мая 2020 г.
Основные средства поверки:
прибор для поверки квадрантов ППК (регистрационный номер в Федеральном информационном фонде 51161-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Приказ Росстандарта № 2482 от 26.11.2018 Об утверждении Государственной поверочной схемы для средств измерения плоского угла
ФРСГ.26.51.43.110.001 ТУ Инклинометр цифровой СМИК ДИ15. Технические условия
| Зарегистрировано поверок | 2598 |
| Поверителей | 6 |
| Актуальность данных | 17.11.2024 |
