| Номер в госреестре | 79646-20 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | К2С-62А |
| Изготовитель | Закрытое акционерное общество Научно-производственный центр "Измерительные комплексы и системы" (ЗАО НПЦ "ИКС"), г. Мытищи, Московская обл |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерительные К2С-62А (далее по тексту - установки) предназначены для воспроизведения напряжения постоянного тока положительной и отрицательной полярности, импульсного напряжения прямоугольной и треугольной форм положительной и отрицательной полярности, гармонического (синусоидального) напряжения, для измерений напряжения постоянного тока, амплитудных значений импульсного напряжения, электрического сопротивления и электрической ёмкости, что необходимо при определении характеристик осциллографов с полосой пропускания до 2000 МГц.
Принцип действия установки основан на синтезе испытательных сигналов с помощью высокоточных цифро-аналоговых преобразователей, высокостабильных источников напряжения постоянного тока, термостатированного кварцевого опорного генератора.
Конструктивно установка состоит из базового блока, обеспечивающего формирование испытательных сигналов, и системного блока (ПЭВМ), обеспечивающего управление режимами работы базового блока, индикацию измерительной информации, а также ее математическую обработку в соответствии с используемым программным обеспечением.
Дистанционное управление работой установки и передача информации осуществляется через стандартный последовательный порт, поддерживающий режим USB 2.0. Результаты измерений выводятся на экран монитора ПЭВМ.
Установка имеет следующие режимы работы:
режим калибратора «KY» - установка является источником нормированного напряжения постоянного тока или импульсного напряжения типа «меандр» с нормированной амплитудой для калибровки коэффициентов отклонения осциллографов и определения погрешности при измерении ими напряжения;
режим калибратора «КХ» - установка является источником импульсных периодических сигналов с нормированным периодом для калибровки длительности развёрток осциллографов и определения погрешности осциллографов при измерении ими временных интервалов;
режим калибратора «КАЧХ» - установка является источником гармонических сигналов с нормированными амплитудой и частотой для проверки АЧХ тракта вертикального отклонения осциллографов;
режим генератора сигналов произвольной формы «ГСПФ» - установка является источником электрических сигналов, форма которых задаётся оператором, режим используется при проверке тракта синхронизации осциллографа;
режим калибратора переходной характеристики «КПХ» - установка является источником прямоугольных импульсов напряжения с нормированными формой и длительностью фронта для проверки переходных характеристик осциллографов;
режим мультиметра - установка работает в качестве:
- вольтметра (используется для измерений напряжения постоянного тока или мгновенного значения импульсного напряжения при проверке параметров встроенного калибратора осциллографа);
- омметра (используется при проверке входного сопротивления осциллографа);
- измерителя электрической ёмкости (используется при проверке входной ёмкости осциллографа).
По устойчивости к климатическим воздействиям установки соответствуют ГОСТ РВ 20.39.304-98, группа 1.1, исполнение УХЛ с диапазоном рабочих температур от 5 до 40° С.
По устойчивости к механическим воздействиям установки соответствуют ГОСТ РВ 20.39.304-98, группа 1.3.

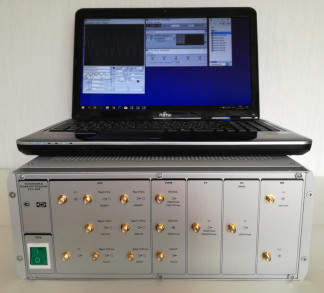

Общий вид установки, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
1 - место нанесения знака утверждения типа;
2 - место пломбировки ОТК;
3 - место нанесения знака поверки;
4 - место пломбировки ВП
Рисунок 1 - Общий вид установки, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа и знака поверки
Метрологически значимая часть программного обеспечения (ПО) установки представляет собой программные модули «INIT.exe», «AT.exe», «GSPF.exe», «KY.exe», «KX.exe», «KACH.exe», «KPH.exe», «MM.exe».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для программного модуля | |||
| «INIT.exe» | «AT.exe» | «GSPF.exe» | «KY.exe» | |
| Идентификационное наименование ПО | INIT.exe | AT.exe | GSPF.exe | KY.exe |
| Номер версии (идентификационный номер) ПО | 4536.0.0.0 | |||
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 6a11f08d320df 77464e4707cb a70968 | 1ccfa510496be fbd6bb970d4cf f03233 | 5304fa1bc4e11 a5475702ad96 2b6d3a7 | 72a67776fc21 79311e9f7000 8adf1121 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 | |||
Продолжение таблицы 1
| Идентификационные данные (признаки) | Значение для программного модуля | |||
| «KX.exe» | «KACH.exe» | «: KPH.exe» | «MM.exe» | |
| Идентификационное наименование ПО | KX.exe | KACH.exe | KPH.exe | MM.exe |
| Номер версии (идентификационный номер) ПО | 4536.0.0.0 | |||
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | eb4e83a04243 1db3c7df2f7f1 b2681f7 | 1cf43153662b 0eb5de25ea5a bb17f0ca | b63ede27df13 7b155d230325 3f41c4ed | c7be2a3d07c4 e001d435f6a0f 7c3b1ff |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 | |||
Метрологически значимая часть ПО установки и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Режим «KY» | |
| Диапазон установки напряжения постоянного тока положительной и отрицательной полярности, В: - на нагрузке (1 ± 0,05) МОм - на нагрузке (50 ± 1) Ом | от 2-10-5 до 200 от 2 • 10-5 до 5 |
| Наименование характеристики | Значение |
| Диапазон установки амплитуды импульсного напряжения прямоугольной формы со скважностью 2 (меандр) положительной и отрицательной полярности, В: | |
| - на нагрузке (1 ± 0,05) МОм | от 210-5 до 200 |
| - на нагрузке (50 ± 1) Ом | от 210-5 до 5 |
| Пределы допускаемой основной абсолютной погрешности установки напряжения, В | ± (1,5 10-3Ик + 1,5 10-6 В), где U - установленное значение напряжения, В |
| Пределы допускаемой абсолютной погрешности установки напряжения в рабочих условиях эксплуатации, В | ± (2,010-3 Ик + 2,0 10-6 В), где U - установленное значение напряжения, В |
| Девиация установки напряжения, % | ± 10 |
| Частота повторения импульсов, Гц | 10;100; 1000; 10000 |
| Пределы допускаемой абсолютной погрешности установки частоты повторения импульсов, Гц | ± 1 • 10-5F, где F - установленное значение частоты повторения импульсов, Гц |
| Длительность фронта Тф и длительность среза импульса Тср , мкс, не более | 2 |
| Выброс и неравномерность на вершине импульса на участке длительностью до 5 Тф, выброс и неравномерность на основании импульса на участке длительностью 5 Тср, %, не более | 1 |
| Неравномерность вершины и основания импульса, %, не более | ± 0,3 |
| Режим «КХ» | |
| Диапазон установки периода повторения сигналов калибровки, с | от 5-10-10 до 5 |
| Девиация установки периода повторения сигналов калибровки, % | ± 10 |
| Пределы допускаемой абсолютной погрешности установки периода повторения сигналовкалибровки, с | ± 110-5Т, где T - установленное значение периода повторения сигналов калибровки, с |
| Амплитуда сигналов калибровки - импульсов треугольной формы положительной полярности, В | 1,0 ± 0,2 |
| Размах сигналов калибровки - гармонических сигналов синусоидальной формы - на согласованной нагрузке (50 ± 1) Ом, В | |
| Режим «КАЧХ» | |
| Диапазон установки частоты выходных гармонических сигналов, Гц | от 0,1 до 2-109 |
| Пределы допускаемой абсолютной погрешности установки частоты выходных гармонических сигналов, Гц | ± 1 • 10-5F, где F - установленное значение частоты выходных гармонических сигналов, Г ц |
| Диапазон установки амплитуды выходных гармонических сигналов на нагрузке (50 ± 1) Ом, В | от 0,1 до 1 |
| Наименование характеристики | Значение |
| Калиброванные значения амплитуды Икал выходных гармонических сигналов на нагрузке (50 ± 1) Ом, В | 0,1 п, где п - целое число от 1 до 10 |
| Пределы допускаемой абсолютной погрешности установки калиброванных значений амплитуды выходных гармонических сигналов напряжения на частотах 0,5; 50 МГц, мВ | ± (0,05 •Икал + 3 мВ), где икал - установленное значение амплитуды, мВ |
| Неравномерность АЧХ в диапазоне частот от 0,1 Гц до 50 МГц относительно амплитуды на частоте 0,5 МГц и в диапазоне частот от 50 МГц до 2000 МГц относительно амплитуды на частоте 50 МГц, %, не более | 7 |
| Режим «ГСПФ» | |
| Режим формирования выходных сигналов | стандартные сигналы; сигналы, определяемые аналитическим выражением; сигналы, определяемые графически; комбинированный |
| Форма стандартных выходных сигналов | прямоугольные; трапецеидальные; экспоненциальные; пилообразные; треугольные; гармонические; колоколообразные; напряжение постоянного тока |
| Период дискретизации Тд, с | от 10-8 до 10-2 |
| Объём памяти, отсчёты | от 4 до 131071 |
| Диапазон установки уровня напряжения положительной и отрицательной полярности, В: - на нагрузке 50 Ом - на нагрузке более 10 кОм | от 0,01 до 5 от 0,02 до 10 |
| Пределы допускаемой абсолютной погрешности установки уровня напряжения, мВ | ± (0,01U + 1 мВ), где U - установленное значение уровня напряжения, мВ |
| Диапазон установки амплитуды импульсного напряжения прямоугольной формы, В: - на нагрузке 50 Ом - на нагрузке более 10 кОм | от 0,01 до 5 от 0,02 до 10 |
| Наименование характеристики | Значение |
| Характеристики формируемых стандартных выходных сигналов прямоугольной формы на согласованной нагрузке (50 ± 1) Ом: | |
| - диапазон установки частоты повторения, Гц | от 0 (однократно) до 5 -107 |
| - пределы допускаемой абсолютной погрешности установки частоты повторения, Гц | ± 1 • 10-5F, где F - установленное значение частоты повторения, Г ц |
| - диапазон установки длительности импульса, с | от 10-8 до 1000 |
| - пределы допускаемой абсолютной погрешности установки длительности импульса, с | ± (1-10-5 Ти+ T^, где Ти - установленное значение длительности импульса, с; ^ - установленное значение периода дискретизации (от 10-8 до 10-2 с), с |
| - длительность фронта (среза) импульса, нс, не более | 5 |
| - выброс на вершине импульса и на основании в паузе между импульсами, %, не более | 1 |
| - неравномерность вершины импульса, %, не более | ± 0,5 |
| Режим «КПХ» | |
| Полярность выходных испытательных импульсов | положительная, отрицательная |
| Параметры выходного испытательного импульса: - длительность фронта Тф; - амплитуда при нулевой девиации; - выброс и неравномерность вершины ДАв импульса на участке длительностью не более 3 нс на вершине импульса; - неравномерность вершины ДАу импульса на участке установления длительностью 5 Тф; - неравномерность вершины ДАн импульса на участке до 90 % длительности импульса | согласно таблице 3 |
| Период следования выходных испытательных импульсов | согласно таблице 4 |
| Длительность выходного испытательного импульса | |
| Амплитуда выходного испытательного импульса при подключённом программируемом аттенюаторе в калиброванных точках Urm | согласно таблице 5 |
| Пределы допускаемой абсолютной погрешности установки амплитуды UKM выходного испытательного импульса при подключённом программируемом аттенюаторе в калиброванных точках, В | ± 0,1 •Urm, где Urm - установленное значение амплитуды выходного испытательного импульса, В |
| Наименование характеристики | Значение |
| Режим «ММ» | |
| Диапазон измерений напряжения постоянного тока, В | от 0,01 до 100 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ± (0,001U= + 0,0001 В), где U= - измеренное значение напряжения постоянного тока, В |
| Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока в диапазоне рабочих температур от 5 до 40 оС, В | ± (0,0005-U= + 0,00005 В), где U= - измеренное значение напряжения постоянного тока, В |
| Диапазон измерений электрического сопротивления, Ом | от 1 до 107 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % | ± 0,3 |
| Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в диапазоне рабочих температур от 5 до 40 оС, % | ± 0,15 |
| Диапазон измерений амплитудных значений импульсного напряжения положительной и отрицательной полярности со скважностью 2, с частотой следования от 100 до 5000 Гц, В | от 0,01 до 50 |
| Пределы допускаемой основной абсолютной погрешности измерений амплитудных значений импульсного напряжения, В | ± (0,001 Ua + 0,0001 В), где Ua - измеренное амплитудное значение импульсного напряжения, В |
| Пределы допускаемой дополнительной абсолютной погрешности измерений амплитудных значений импульсного напряжения в диапазоне рабочих температур от 5 до 40 оС, В | ± (0,0005 Ua + 0,00005 В), где Ua - измеренное амплитудное значение импульсного напряжения, В |
| Диапазон измерений электрической ёмкости, пФ | от 5 до 50 |
| Пределы допускаемой основной абсолютной погрешности измерений электрической ёмкости, пФ | ± (0,05 С + 1 пФ), где C - измеренное значение ёмкости, пФ |
| Пределы допускаемой дополнительной абсолютной погрешности измерений электрической ёмкости в диапазоне рабочих температур от 5 до 40 оС, пФ | ± (0,025 С + 0,5 пФ), где C - измеренное значение ёмкости, пФ |
| Обозначение выходного испытательного импульса, установленное на панели управления «УИ К2С-62А КПХ» | Длительность фронта при уровне напряжения от 0,1 до 0,9 амплитудного значения Тф, нс, не более | Выброс и неравномерность вершины импульса ЛАв на участке длительностью не более 3 нс на вершине импульса, %, не более | Неравномерность вершины ДАу на участке установления длительностью 5Тф, %, не более | Неравномерность вершины ЛАн, на участке до 90 % длительности импульса %, не более | Амплитуда A, В |
| «Тф < 0,14 ns, 12 V, пол., вых КПХ» | 0,14 | 3 | ± 2 | ± 1 | 12,00 ± 0,18 |
| «Тф < 0,14 ns, 12 V, отр., вых КПХ» | |||||
| «Тф < 1 ns, 60 V, пол., вых КПХ» | 1 | 2 | ± 1 | ± 1 | 60,0 ± 0,9 |
| «Тф < 1 ns, 60 V, отр., вых КПХ» | |||||
| «Тф < 3 ns, 12 V, пол., вых КПХ» | 3 | 2 | ± 1 | ± 0,7 | 12,00 ± 0,18 |
| «Тф < 3 ns, 12 V, отр., вых КПХ» | |||||
| «Тф <10 ns, 60 V, пол., вых КПХ» | 10 | 2 | ± 1 | ± 0,7 | 60,0 ± 0,9 |
| «Тф <10 ns, 60 V, отр., вых КПХ» | |||||
| «Тф < 0,07 ns, 3 V, пол., вых КПХ» | 0,07 (при уровне напряжения от 0,2 до 0,8 амплитудного значения) | 5 | ± 3 | ± 2 | 3,0 ± 0,1 |
| «Тф < 0,07 ns, 3 V, отр., вых КПХ» |
| Период следования, мс | Длительность импульса, мкс |
| 0,0100000 ± 0,0000001 | 0,10 ± 0,01 |
| 0,100000 ± 0,000001 | 0,10 ± 0,01 |
| 1,0 ± 0,1 | |
| 1,00000 ± 0,00001 | 0,10 ± 0,01 |
| 1,0 ± 0,1 | |
| 10 ± 1 | |
| 10,00000 ± 0,0001 | 1,0 ± 0,1 |
| 10 ± 1 | |
| 100,000 ± 0,001 | 1,0 ± 0,1 |
| 10 ± 1 |
Таблица 5 - Амплитуда Ukm выходного испытательного импульса в калиброванных точках при подключённом на панели управления «УИ К2С -62А АТ» программируемом аттенюаторе
| Вид выходного испытательного импульса, установленный на панели управления «УИ К2С-62А КПХ» | Амплитуда выходного испытательного импульса Ukm, В |
| «Тф <10 ns, 60 V, пол., вых АТ» | 0,03; 0,06; 0,12; 0,3; 0,6; 1,2; 3; 6; 12; 30; 60 |
| «Тф <10 ns, 60 V, отр., вых АТ» | |
| «Тф <1 ns, 60 V, пол., вых АТ» | |
| «Тф <1 ns, 60 V, отр., вых АТ» | |
| «Тф < 0,14 ns, 12 V, пол., вых АТ» | 0,012; 0,03; 0,06; 0,12; 0,3; 0,6; 1,2; 3; 6; 12 |
| «Тф < 0,14 ns, 12 V, отр., вых АТ» | |
| «Тф < 3 ns, 12 V, пол., вых АТ» | |
| «Тф < 3 ns, 12 V, отр., вых АТ» |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 15 |
| Время непрерывной работы, ч, не менее | 16 |
| Напряжение питания от сети переменного тока частотой 50 или 400 Гц, В | от 90 до 260 |
| Потребляемая мощность, ВА, не более | 120 |
| Габаритные размеры базового блока (длина х ширина х высота), мм, не более | 360 х 345 х 150 |
| Масса базового блока установки, кг, не более | 9 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: температура окружающей среды, оС относительная влажность воздуха при температуре 25 оС, %, не более прочность к воздействию механических факторов | от +5 до +40 98 группа 1.3 ГОСТ РВ 20.39.304-98 без требований к воздействию акустического шума и к работе на ходу (прочность в выключенном состоянии при транспортировании в составе объекта при воздействии механических ударов многократного действия с пиковым ускорением 98 м/с2 (10 g) и синусоидальной вибрации в диапазоне частот от 1 до 200 Гц при амплитуде ускорения 19,6 м/с2 (2 g)) |
| Нормальные условия применения: температура окружающей среды, оС относительная влажность воздуха, % атмосферное давление, кПа (мм рт.ст.) | 20 + 5 от 30 до 80 от 84 до 106 (от 630 до 795) |
наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель установки в виде наклейки.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Установка измерительная К2С-62А. Блок базовый | ИРВМ.411419.008 | 1 шт. | |
| Установка измерительная К2С-62А. Блок системный | - | 1 шт. | |
| Блок питания системного блока | - | 1 шт. | |
| Комплект ЗИП и принадлежностей | - | 1 шт. | |
| Компакт-диск с программным обеспечением | - | 1 шт. | |
| Установка измерительная К2С -62А. Методика поверки | - | 1 экз. | |
| Установка измерительная К2С-62А. Руководство по эксплуатации | - | 1 экз. | |
| Установка измерительная К2С -62А. Формуляр | - | 1 экз. |
осуществляется по документу МП 79646-20 «ГСИ. Инструкция. Установки измерительные К2С-62А. Методика поверки», утверждённому ФГБУ «ГНМЦ» Минобороны России 29.05.2020. Основные средства поверки:
- установка измерительная К2-76 (регистрационный номер в Федеральном информационном фонде (рег. №) 24151-02;
- установка измерительная РК2 -01А (рег. № 33720-07);
- мультиметр цифровой 34401A (рег. № 54848-13);
- калибратор универсальный Н4 -6 (рег. № 16690-97);
- катушка электрического сопротивления Р321 1 Ом, класс точности 0,02 (рег. № 1162-58);
- мера электрической ёмкости Р597/2 10 пФ, класс точности 0,05 (рег. № 2684-70). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик установки с требуемой точностью.
Знак поверки наносится на корпус базового блока установки методом наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ РВ 20.39.304-98
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»
ИРВМ.411419.008 ТУ Установка измерительная К2С -62А. Технические условия
