| Номер в госреестре | 79647-20 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | К2-76 |
| Изготовитель | Закрытое акционерное общество Научно-производственный центр "Измерительные комплексы и системы" (ЗАО НПЦ "ИКС"), г. Мытищи, Московская обл. |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерительные К2-76 (далее по тексту - установки) предназначены для измерений напряжения постоянного и переменного тока, мгновенных значений импульсного напряжения, временных интервалов, частоты, силы постоянного и переменного тока, электрического сопротивления постоянному току, а также воспроизведения напряжения постоянного тока положительной и отрицательной полярности, импульсного напряжения прямоугольной и треугольной форм положительной и отрицательной полярности, гармонического (синусоидального) напряжения.
Принцип действия установок основан на преобразовании измеряемого электрического сигнала в цифровую форму с последующей обработкой ПЭВМ.
Установка состоит из базового блока, включающего в себя аналого-цифровые и цифроаналоговые преобразователи, и системного блока (ПЭВМ), обеспечивающего управление параметрами и математическую обработку информации, а также стробоскопического смесителя для измерений в полосе частот пропускания от 0 до 18 ГГц. Дистанционное управление работой установки и передача информации осуществляются через последовательный порт USB 2.0. Результаты измерений выводятся на экран монитора ПЭВМ.
Установки имеют следующие режимы работы: «Высокочастотный цифровой осциллограф» (далее по тексту - «ЦО ВЧ»), «Низкочастотный цифровой осциллограф» (далее по тексту
- «ЦО НЧ»), «Электронно-счётный частотомер», «Мультиметр» (далее по тексту - «ММ»), «Г е-нератор сигналов произвольной формы» («далее по тексту - ГСПФ»), «Генератор синусоидальных сигналов» (далее по тексту - «ГСС»).
Установки в режимах работы «ЦО ВЧ» и «ЦО НЧ» выполняют следующие функции:
измерение напряжения и времени между маркерами;
автоматическое измерение экстремальных значений;
автоматическое измерение размаха сигнала;
автоматическое измерение периода и частоты сигнала;
автоматическое измерение длительности импульсов на уровне 0,5;
автоматическое измерение времени нарастания и спада между уровнями 0,1 и 0,9;
измерение неравномерности вершины импульсов;
усреднение (для периодических сигналов);
интерполяция;
цифровая фильтрация;
статистический анализ (X и Y гистограммы);
спектральный анализ сигналов (прямое и обратное быстрое преобразование Фурье).
По устойчивости к климатическим воздействиям установки соответствуют требованиям ГОСТ РВ 20.39.304-98, группа 1.1 исполнение УХЛ с диапазоном рабочих температур от 5 до 40 °C.
По устойчивости к механическим воздействиям установки соответствуют требованиям группы 1.3 по ГОСТ РВ 20.39.304-98.

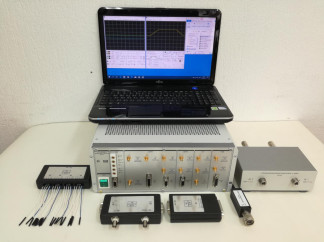

Общий вид установки, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
1 - место нанесения знака утверждения типа;
2 - место пломбировки ОТК;
3 - место нанесения знака поверки;
4 - место пломбировки ВП
Рисунок 1 - Общий вид установки, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа и знака поверки
Метрологически значимая часть программного обеспечения (ПО) установки представляет собой программные модули «GSPF.exe», «SinusGeneratorGUI.exe», «MultimeterGUI.exe», «DOscGUI.exe», «StrobGUI.exe», «FMeterGUI.exe».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
| Идентификационные данные (признаки) | Значение для программного модуля | ||
| «GSPF.exe» | « Sinu sGeneratorGUI. exe» | «Multi meterGUI. e xe» | |
| Идентификационное наименование ПО | GSPF.exe | Sinu sGeneratorGUI. exe | MultimeterGUI. exe |
| Номер версии (идентификационный номер) ПО | 4659.0.0.0 | ||
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 55f69c0c8d89f91a 5fcf19bf29fdee3 e | 8722313620b0a4775008e9 275c0c5953 | 5db4db0578290c7f b04ca8e7d888673d |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 | ||
Продолжение таблицы 1
| Идентификационные данные (признаки) | Значение для программного модуля | ||
| «DOscGUI.exe» | «StrobGUI.exe» | «FMeterGUI. exe» | |
| Идентификационное наименование ПО | DOscGUI.exe | StrobGUI.exe | FMeterGUI.exe |
| Номер версии (идентификационный номер) ПО | 4659.0.0.0 | ||
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 1ca3423c9f0d274e ad73dd2bf8ca1b32 | a4486ff74630195dd5ecca3 ebdf46d04 | 5556ec121e3a7dec afbe89d41f3b3 fc4 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 | ||
Метрологически значимая часть ПО установки и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Режим «ММ» | |
| Диапазон измерений напряжения постоянного тока положительной и отрицательной полярности, В | от 0,01 до 1000 |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, % | ± [0,03 + 0,005-(U/U= - l)], где U - установленный предел измерений напряжения, В (1; 10; 100 ; 300; 1000 В); U= - измеренное значение напряжения, В |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока в диапазоне рабочих температур, % | ± [0,015 +0,0025-(Uk/U= - l)], где Uk - установленный предел измерений напряжения, В (1; 10; 100 ; 300; 1000 В); U= - измеренное значение напряжения, В |
| Диапазон измерений силы постоянного тока, А | от 0,01 до 2 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % | ± [0,1 + 0,1- (1к/1= - 1)], где Ik - установленный предел измерений силы тока, А (0,1; 2 А); I= - измеренное значение силы тока, А |
| Пределы допускаемой дополнительной относительной погрешности измерений силы постоянного тока в диапазоне рабочих температур, % | ± [0,05 + 0,05-(Ik/I= - 1)], где Ik - установленный предел измерений силы тока, А (0,1; 2 А); I= - измеренное значение силы тока, А |
| Диапазон измерений электрического сопротивления, Ом | от 1 до 107 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % | ± [0,1 + 0,01-(Rk/R= - 1)], где Rк - установленный предел измерений сопротивления, Ом (1; 10; 100 кОм, 1; 10 МОм); R= - измеренное значение сопротивления, Ом |
| Пределы допускаемой дополнительной относительной погрешности измерений сопротивления постоянному току в диапазоне рабочих температур, % | ± [0,05 + 0,005-(Rk/R= - 1)], где Rк - установленный предел измерений сопротивления, Ом (1; 10; 100 кОм, 1; 10 МОм); R= - измеренное значение сопротивления, Ом |
| Диапазон измерений среднеквадратического значения напряжения переменного тока синусоидальной формы частотой от 0,02 до 20 кГц, В | от 0,01 до 500 |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока, % | ± [1 + 0,5-(Uk/U~ - 1)], где Uk - установленный предел измерений напряжения, В (1; 10; 100; 500 В); U~ - измеренное значение напряжения, В |
| Пределы допускаемой дополнительной относительной погрешности измерений среднеквадратического значения напряжения переменного тока в диапазоне рабочих температур, % | ± [0,5 + 0,25-(Uk/U~ - 1)], где Uk - установленный предел измерений напряжения, В (1; 10; 100; 500 В); U~ - измеренное значение напряжения, В |
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратического значения силы переменного тока синусоидальной формы частотой от 0,02 до 10 кГц, А | от 0,01 до 2 |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока, % | ± [1,5 + 0,5-([кЛ- - 1)], где [к - установленный предел измерений силы переменного тока, [к =2 А [~ - измеренное значение силы переменного тока, А |
| Пределы допускаемой дополнительной относительной погрешности измерений среднеквадратического значения силы переменного тока в диапазоне рабочих температур, % | ± [0,75 + 0,25-(1к/1~ - 1)], где [к - установленный предел измерений силы переменного тока, [к =2 А [~ - измеренное значение силы переменного тока, А |
| Режим «ЦО НЧ» | |
| Количество измерительных каналов | 2 |
| Полоса пропускания каждого измерительного канала, МГц | от 0 до 200 |
| Полоса пропускания с выносным пробником 1:10 ЦО НЧ, МГц | от 0 до 200 |
| Входное сопротивление при согласованном входе, Ом | 50 ± 1 |
| Входное сопротивление при высокоомном входе, МОм | 1,00 ± 0,05 |
| Входное сопротивление при подключённом выносном пробнике 1:10 ЦО НЧ, МОм | 10,0 ± 0,5 |
| Входная ёмкость при высокоомном входе, пФ, не более | 10 |
| Входная ёмкость при подключённом выносном пробнике 1:10 ЦО НЧ, пФ, не более | 12 |
| Время нарастания переходной характеристики, нс, не более | 1,7 |
| Время нарастания переходной характеристики при подключённом выносном пробнике 1:10 ЦО НЧ, нс, не более | 1,7 |
| Выброс на вершине переходной характеристики, %, не более | 5 |
| Выброс на вершине переходной характеристики при подключённом выносном пробнике 1:10 ЦО НЧ, %, не более | 7 |
| Диапазон измерений напряжения сигналов, В | от 0,01 до 40 |
| Диапазон установки коэффициентов отклонения, В/дел | от 0,002 до 10 с дискретностью 1; 2; 5 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения, мВ | ± (0,02-Ux +3 мВ), где: Ux - измеренное значение напряжения, мВ |
| Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения в диапазоне рабочих температур, мВ | ± (0,01- Ux + 1,5 мВ), где Ux - измеренное значение напряжения, мВ |
| Наименование характеристики | Значение |
| Диапазон измерений временных интервалов, с | от 5-10-9 до 5 |
| Диапазон установки коэффициентов развёртки, с/дел | от 10-9 до 1 с дискретностью 1; 2; 5 |
| Диапазон установки периода дискретизации Тд, с: | от 10-8 до 10-2 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, с | ± (10-4-Тр+Тд), где Тр - длительность измеренного временного интервала, с; Тд - период дискретизации |
| Объём памяти, отсчёты | от 11 до 131071 |
| Режим «Электронно-счётный частотомер» | |
| Диапазон измерений частоты, Гц | от 5-10-3 до 3-109 |
| Пределы допускаемой относительной погрешности измерений частоты, % | ±[510-5 + 110-5 (Бк/ Бх - 1)], где Бк -установленный предел измерений, (0,05; 0,1; 1; 10; 100; 1000; 104; 105; 106; 107; 108; 109; 1010 Гц); Бх - измеренное значение частоты, Гц |
| Режим «ЦО ВЧ» | |
| Количество измерительных каналов | 2 |
| Полоса пропускания, ГГц | от 0 до 18 |
| Входное сопротивление, Ом | 50 ± 1 |
| Коэффициент стоячей волны по напряжению на входе каждого канала, не более: | |
| - для частот от 0,1 до 5 ГГц | 1,6 |
| - для частот свыше 5 до 12 ГГц | 2,3 |
| - для частот свыше 12 до 18 ГГц | 3,0 |
| Диапазон измерений напряжения постоянного тока и мгновенных значений импульсного напряжения с длительностью фронта импульса более 50 пс, В | от 0,01 до 1 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, мВ | ± (0,02-Ux + l мВ), где Ux - измеренное значение напряжения, мВ |
| Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока в диапазоне рабочих температур, мВ | ± (0,01-Ux + 0,5 мВ), где Ux - измеренное значение напряжения, мВ |
| Наименование характеристики | Значение | |
| Пределы допускаемой основной относительной погрешности измерений мгновенных значений импульсного напряжения с длительностью фронта импульса более 50 пс, %: | ||
| - на интервале времени до 150 пс от момента времени, соответствующего 0,5 амплитуды импульса | ± 5 | |
| - на интервале времени от 150 пс до 2 нс | ± 3 | |
| - на интервале времени более 2 нс | ± 2 | |
| Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений импульсного напряжения с длительностью фронта импульса более 50 пс в диапазоне рабочих температур, %: | ||
| - на интервале времени до 150 пс от момента времени, соответствующего 0,5 амплитуды импульса | ± 2,5 | |
| - на интервале времени от 150 пс до 2 нс | ± 1,5 | |
| - на интервале времени более 2 нс | ± 1,0 | |
| Максимально допустимое значение входного напряжения, В, не более | 2 | |
| Диапазон измерений временных интервалов, нс | от 0,03 до 10000 | |
| Диапазон установки длительности основной развёртки То, нс | от 10 до 10000 (10; 100; 1000; 10000 нс) | |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, нс | ± [0,005-Тх+0,001-(То/Тх-1)-Тх+ 0,01 нс], где Тх - измеряемый временной интервал, нс; То - установленная длительность основной развёртки, нс. | |
| Режим «ГСС» | ||
| Диапазон установки частоты синусоидальных сигналов, Гц | от 0,1 до 2-109 | |
| Пределы допускаемой абсолютной погрешности установки частоты синусоидальных сигналов, Гц | ± 1 • 10-7F, где F - установленное значение частоты повторения, Гц | |
| Диапазон установки амплитуды синусоидальных сигналов, В: | ||
| - на выходе «НЧ»: | ||
| - на нагрузке 50 Ом | от 0,1 до 5 | |
| - на нагрузке 10 кОм и более | от 0,1 до 10 | |
| - на выходе «:ВЧ», на согласованной нагрузке (50 ± 1) Ом | от 0,1 до 1 | |
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц, В | ± (0,1 U + 0,003 В), где U - установленное значение амплитуды синусоидального сигнала, В |
| Пределы допускаемой дополнительной абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц в диапазоне рабочих температур, В | ± (0,05 U + 0,0015 В), где U - установленное значение амплитуды синусоидального сигнала, В |
| Режим «ГСПФ» | |
| Режим формирования выходных сигналов | сигналы стандартной формы с возможностью установки их основных параметров; сигналы, определяемые аналитическим выражением; сигналы, определяемые графически, комбинированный |
| Вид стандартных выходных сигналов | прямоугольные; трапецеидальные; экспоненциальные; пилообразные; треугольные; гармонические; колоколообразные; напряжение постоянного тока |
| Период дискретизации, с | от 10"8 до 10"2 |
| Объём памяти, отсчёты | от 4 до 131071 |
| Диапазон установки уровня напряжения выходных сигналов положительной и отрицательной полярности, В: - на нагрузке 50 Ом - на нагрузке более 10 кОм | от 0,01 до 5 от 0,02 до 10 |
| Пределы допускаемой абсолютной погрешности установки уровня напряжения выходных сигналов, мВ | ± (0,01-U + 1 мВ), где U - установленное напряжение, мВ |
| Диапазон установки амплитуды импульсного напряжения прямоугольной формы, В: - на нагрузке 50 Ом - на нагрузке более 10 кОм | от 0,01 до 5 от 0,02 до 10 |
| Наименование характеристики | Значение |
| Характеристики формируемых стандартных выходных сигналов прямоугольной формы на согласованной нагрузке (50 ± 1) Ом: | |
| - диапазон установки частоты повторения, Гц | от 0 (однократно) до 5 -107 |
| - пределы допускаемой абсолютной погрешности установки частоты повторения, Гц | ± 1 • 10-5F, где F - установленное значение частоты повторения, Гц |
| - диапазон установки длительности импульса, с | от 10-8 до 1000 |
| - пределы допускаемой абсолютной погрешности установки длительности импульса, с | ± (110-5 Ти+ Тд), где Ти - установленное значение длительности импульса, с; Тд - установленное значение периода дискретизации, с |
| - длительность фронта (среза) импульса, нс, не более | 5 |
| - выброс на вершине импульса и на основании в паузе между импульсами, %, не более | 1 |
| - неравномерность вершины импульса, %, не более | ± 0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 15 |
| Время непрерывной работы, ч, не менее | 16 |
| Напряжение питания от сети переменного тока частотой 50 или 400 Гц, В | от 90 до 260 |
| Потребляемая мощность, ВА, не более | 120 |
| Габаритные размеры базового блока (длина х ширина х высота), мм, не более | 360 х 345 х 150 |
| Масса базового блока установки, кг, не более | 8 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Рабочие условия эксплуатации: температура окружающей среды, оС относительная влажность воздуха при температуре 25 оС, %, не более прочность к воздействию механических факторов | от +5 до +40 98 группа 1.3 ГОСТ РВ 20.39.304-98 без требований к воздействию акустического шума и к работе на ходу (прочность в выключенном состоянии при транспортировании в составе объекта при воздействии механических ударов многократного действия с пиковым ускорением 98 м/с2 (10 g) и синусоидальной вибрации в диапазоне частот от 1 до 200 Гц при амплитуде ускорения 19,6 м/с2 (2 g)) |
| Нормальные условия применения: температура окружающей среды, оС относительная влажность воздуха, % атмосферное давление, кПа (мм рт.ст.) | 20 ± 5 от 30 до 80 от 84 до 106 (от 630 до 795) |
наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель установки в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Установка измерительная К2 -76. Блок базовый | ИРВМ.411419.005 | 1 шт. | |
| Установка измерительная К2-76. Блок системный | - | 1 шт. | |
| Блок питания системного блока | - | 1 шт. | |
| Комплект ЗИП и принадлежностей | - | 1 шт. | |
| Компакт-диск с программным обеспечением | - | 1 шт. | |
| Установка измерительная К2 -76. Методика поверки | - | 1 экз. | |
| Установка измерительная К2 -76. Руководство по эксплуатации | - | 1 экз. | |
| Установка измерительная К2 -76. Формуляр | - | 1 экз. |
осуществляется по документу МП 79647-20 «ГСИ. Инструкция. Установки измерительные К2-76. Методика поверки», утверждённому ФГБУ «ГНМЦ» Минобороны России 29.05.2020 г. Основные средства поверки:
- установка измерительная К2С -62А регистрационный номер в Федеральном информационном фонде (рег. №) 24151-02;
- генератор сигналов высокочастотный Г4 -229 (рег. № 31434-06);
- компаратор частотный ЧК7-1011 (рег. № 35168-14);
- калибратор универсальный Н4-17 (рег. № 46628-11);
- частотомер универсальный Ч3-92 (рег. № 56460-14);
- вольтметр универсальный цифровой В7-40/1 (рег. № 39075-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик установки с требуемой точностью.
Знак поверки наносится на корпус базового блока установки методом наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ РВ 20.39.304-98
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»
ИРВМ.411419.005 ТУ Установка измерительная К2-76. Технические условия
