| Номер в госреестре | 79653-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TJP 6 |
| Изготовитель | "ABB s.r.o PTPM Brno", Чешская Республика |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TJP 6 (далее - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения - заземляемые, однофазные, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством. Трансформаторы напряжения представляют собой блок, состоящий из магнитопровода, одной первичной и двух вторичных обмоток, который залит компаундом на основе эпоксидной смолы, формирующим корпус трансформатора и обеспечивающим основную изоляцию и защиту обмоток.

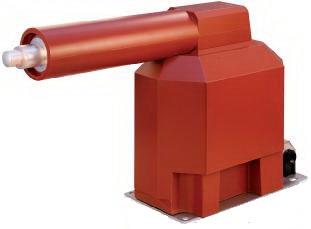

Внешний вид трансформаторов напряжения и место пломбирования представлены на рисунке 1.
Вывод первичной обмотки расположен в верхней части корпуса и снабжен защитным предохранительным устройством. Выводы вторичных обмоток и заземляемый вывод первичной обмотки расположены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой.
Основание трансформаторов снабжено металлической опорной плитой, вмонтированной в корпус. Для крепления трансформатора на месте эксплуатации в опорной плите изготовлены четыре отверстия.
Место
пломбирования
Рисунок 1 - Внешний вид трансформатора напряжения
| Характеристика | Значение |
| Класс напряжения, кВ | 10 |
| Номинальное напряжение первичной обмотки, кВ | 10/V3 |
| Номинальное напряжение вторичной обмотки, В: - основной | 100/V3 |
| - дополнительной | 100/3 |
| Класс точности вторичной обмотки: | |
| - основной | 0,5 |
| - дополнительной | 3Р |
| Номинальная мощность вторичной обмотки, В-А: | |
| - основной | 80 |
| - дополнительной | 150 |
| Предельная мощность вторичных обмоток, В-А | 500 |
| Номинальная частота, Гц | 50 |
| Габаритные размеры, мм | 608x340x164 |
| Масса, кг | 45 |
| Варианты исполнения | 6.0 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор напряжения (Зав. №№ 1VLT5210005378, 1VLT5210005379, 1VLT5210005380) | TJP 6 | 3 шт. |
| Паспорт | - | 3 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- рабочий эталон 2 -го разряда по ГОСТ Р 8.746 -2011;
- прибор сравнения КНТ -05 (регистрационный № 37854-08);
- магазин нагрузок МР 3025 (регистрационный № 22808 -07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения TJP 6
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
