| Номер в госреестре | 79654-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | B105-CT |
| Изготовитель | AREVA T&D, Франция |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока В105-СТ (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в качестве комплектующего изделия для КРУЭ в сетях на напряжение 110 или 220 кВ.
Трансформаторы тока сконструированы специально для установки в корпусе КРУЭ и не являются обособленными конструктивными узлами. Токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки расположены на кольцевидных сердечниках, смотированных на внутренних электродах. Трансформаторы тока имеют четыре или шесть измерительных и защитных обмоток. Выводы вторичных обмоток присоединены к проводным контактам, смонтированным на клемной колодке на боковой поверхности корпуса. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам.
В связи с невозможностью нанесения поверительного клейма на трансформатор тока из -за особенностей конструкции, поверительное клеймо наносится на паспорт трансформатора.
Трансформаторы тока выпущены в двух модификациях с номинальным напряжением 110 кВ и 220 кВ.

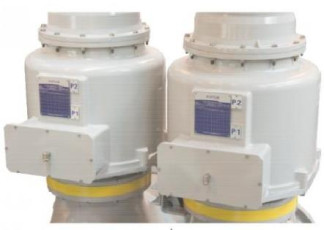

Внешний вид трансформаторов тока и место пломбирования представлены на рисунке 1.
| Наименование параметра | Значение | |
| Номинальное напряжение, кВ | 110 | 220 |
| Наибольшее рабочее напряжение, кВ | 126 | 252 |
| Номинальная частота, Гц | 50 | 50 |
| Номинальный первичный ток, А: | ||
| - для обмоток измерения | 1000 | 1200 |
| - для обмоток защиты | 1000;2000 | 1000;2000 |
| Номинальный вторичный ток, А | 1 | 1 |
| Номинальные вторичные нагрузки, В-А: | ||
| - для обмоток измерения | 20 | 20 |
| - для обмоток защиты | 40 | 40 |
| Номинальный класс точности: | ||
| - для обмоток измерения | 0,2S, 0,5 | 0,2S, 0,5 |
| - для обмоток защиты | 10Р | 10Р |
| Масса, кг, не более | 134 | 95,2 |
| Габариты, мм | 700x600x600 | 800x670x570 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Количество , шт. |
| Трансформатор тока B105-CT 110 кВ (зав. №№ B105-CT/001/L134, B105-CT/002/L134, B105-CT/003/L134, B105-CT/004/L134, B105-CT/005/L134, B105-CT/006/L134, B105-CT/007/L134, B105-CT/008/L134, B105-CT/009/L134, B105-CT/010/L134, B105-CT/011/L134, B105-CT/012/L134, B105-CT/013/L134, B105-CT/014/L134, B105-CT/015/L134, B105-CT/016/L134, B105-CT/017/L134, B105-CT/018/L134, B105-CT/019/L134, B105-CT/020/L134, B105-CT/021/L134, B105-CT/022/L134, B105-CT/023/L134, B105-CT/024/L134, B105-CT/025/L134, B105-CT/026/L134, B105-CT/027/L134, B105-CT/028/L134, B105-CT/029/L134, B105-CT/030/L134, B105-CT/031/L134, B105-CT/032/L134, B105-CT/033/L134, B105-CT/034/L134, B105-CT/035/L134, B105-CT/036/L134) | 36 шт. |
| Трансформатор тока B105-CT 220 кВ (зав. №№ B105-CT/004/L138, B105-CT/005/L138, B105-CT/006/L138, B105-CT/001/L138, B105-CT/002/L138, B105-CT/003/L138, B105-CT/107/L131, B105-CT/102/L131, B105-CT/106/L131, B105-CT/008/L136, B105-CT/009/L136, B105-CT/007/L136, B105-CT/004/L136, B105-CT/005/L136, B105-CT/006/L136, B105-CT/001/L136, B105-CT/002/L136, B105-CT/003/L136, B105-CT/094/L131, B105-CT/095/L131, B105-CT/096/L131, B105-CT/092/L131, B105-CT/093/L131, B105-CT/091/L131, B105-CT/089/L131, B105-CT/090/L131, B105-CT/088/L131, B105-CT/086/L131, B105-CT/085/L131, B105-CT/087/L131, B105-CT/083/L131, B105-CT/082/L131, B105-CT/084/L131, B105 CT/001/Y81860, B105-CT/002/Y81860, B105-CT/003/Y81860) | 36 шт. |
| Паспорт | 72 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2 -го разряда по ГОСТ Р 8.859 -2013;
- прибор сравнения КНТ -05 (Рег. № 37854-08);
- магазин нагрузок МР 3027 (Рег. № 34915 -07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока B105-CT
ГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки
ГОСТ Р 8.859-2013. ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
| Зарегистрировано поверок | 72 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
