| Номер в госреестре | 79677-20 |
| Наименование СИ | Анализаторы спектра |
| Обозначение типа СИ | FPS4, FPS7, FPS13, FPS30, FPS40 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 18.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра FPS4, FPS7, FPS13, FPS30, FPS40 предназначены для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.
Принцип действия анализаторов спектра FPS4, FPS7, FPS13, FPS30, FPS40 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. В низкочастотной области предусмотрена непосредственная подача сигнала на АЦП в обход смесителя. В высокочастотной области подавление зеркального канала приема осуществляется с помощью перестраиваемого фильтра на резонаторах из железо-иттриевого граната (ЖИГ-фильтра) с возможностью его отключения для анализа широкополосных сигналов. Информация о сигнале, полученная в блоке цифровой обработки, выводится на внешний экран в виде спектрограмм и цифровых значений.
Конструктивно анализаторы спектра FPS4, FPS7, FPS13, FPS30, FPS40 выполнены в виде моноблока, на передней панели которого расположены органы управления, входной высокочастотный разъем и мини-дисплей для отображения основной информации и конфигурации анализатора спектра, например, IP-адреса. На задней панели расположены входы и выходы опорных частот, входы и выходы синхронизации, выход сигнала. Для работы в составе автоматизированных систем анализаторы спектра обеспечивают подключение по интерфейсам LAN и GPIB.

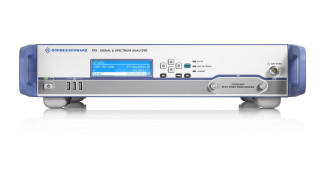

Общий вид анализаторов спектра FPS4, FPS7, FPS13, FPS30, FPS40 и обозначение места нанесения знака утверждения типа представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение модификации анализаторов спектра FPS4, FPS7, FPS13, FPS30, FPS40 представлены на рисунке 2.
Программное обеспечение «FW FPS» предназначено для управления режимами работы анализаторов спектра FPS4, FPS7, FPS13, FPS30, FPS40, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW FPS» предназначено только для работы с анализаторами спектра FPS4, FPS7, FPS13, FPS30, FPS40 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра FPS4, FPS7, FPS13, FPS30, FPS40 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW FPS |
| Номер версии (идентификационный номер) ПО | не ниже 1.51 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон частот, Гц | FPS4 | от 10 до 4109 |
| FPS7 | от 10 до 7 109 | |
| FPS13 | от 10 до 13,6109 | |
| FPS30 | от 10 до 30 109 | |
| FPS40 | от 10 до 40 109 | |
| Пределы допускаемой относительной погрешности частоты опорного | ||
| генератора 5оп | ±110-6 | |
| Разрешение по частоте R, Гц | 0,001 | |
| Пределы допускаемой абсолютной погрешности измерений частоты | ||
| Ризм, Гц | +(5оп^изм + R)* | |
| Средний уровень собственных шумов, приведенный к 1 Гц, в | ||
| зависимости от диапазона частот, дБ (1 мВт), не более: | ||
| от 10 Гц до 20 Гц включ. | -90 | |
| св. 20 Гц до 100 Гц включ. | -100 | |
| св. 100 Гц до 1 кГц включ. | -110 | |
| св. 1 кГц до 9 кГц** | -120 | |
| от 9 кГц до 100 кГц** | -130 | |
| от 100 кГц до 1 МГц ** | -145 | |
| от 1 МГц до 1 ГГц ** | -151 | |
| от 1,0 ГГц до 3,6 ГГц ** | -149 | |
| от 3,6 ГГц до 6,0 ГГц ** | -146 | |
| от 6,0 ГГц до 7,4 ГГц ** | -144 | |
| от 7,4 до 15,0 ГГц ** | -145 | |
| от 15 ГГц до 34 ГГц ** | -142 | |
| от 34 ГГц до 40 ГГц включ. | -136 | |
| Пределы допускаемой абсолютной погрешности измерений уровня | ||
| сигнала минус 10 дБ (1 мВт) на частоте 64 МГц, дБ | ±0,2 | |
| Неравномерность амплитудно-частотной характеристики относительно | ||
| уровня на частоте 64 МГц, в диапазоне частот, дБ: | ||
| от 10 Гц до 20 Гц** | ±1,5 | |
| от 20 Гц до 9 кГц** | ±1,0 | |
| от 9 кГц до 10 МГц** | ±0,5 | |
| от 10 МГц до 3,6 ГГц** | ±0,3 | |
| от 3,6 ГГц до 7 ,0 ГГц ** | ±0,5 | |
| от 7,0 ГГц до 13,6 ГГц ** | ±1,5 | |
| от 13,6 ГГц до 30,0 ГГц ** | ±2,0 | |
| от 30 ГГц до 40 ГГц включ. | ±2,5 | |
| Диапазон установки ослабления входного аттенюатора, дБ | от 0 до 70 с шагом 10 дБ | |
| Наименование характеристики | Значение |
| Диапазон установки ослабления входного аттенюатора, дБ | от 0 до 70 с шагом 10 дБ |
| Пределы допускаемой абсолютной погрешности измерений уровня из -за переключения входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ, дБ | ±0,2 |
| Пределы допускаемой абсолютной погрешности измерений уровня из -за переключения полосы пропускания фильтров относительно полосы пропускания 10 кГц, дБ | ±0,2 |
| * где FroM - измеренное значение частоты, Гц ** верхнее значение не включено в диапазон |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Разъем СВЧ входа | FPS4, FPS7, FPS13 | тип N, «розетка» |
| FPS30 | 3,5 мм, «вилка» | |
| FPS40 | 2,92 мм, «вилка» | |
| Масса, кг, не более | 11,7 | |
| Габаритные размеры, мм, не более: - ширина - высота - глубина | 461 107 551 | |
| Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В | от 220 до 240 | |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт.ст.) | от +20 до +30 от 30 до 80 от 84 до 106 (от 630 до 795) | |
наносится на переднюю панель анализаторов спектра FPS4, FPS7, FPS13, FPS30, FPS40 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность анализаторов спектра
| Наименование | Обозначение | Количество |
| Анализатор спектра | FPS4 или FPS7, или FPS13, или FPS30, или FPS40 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | FPS-2019MП | 1.экз. |
осуществляется по документу FPS-2019MQ «ГСИ. Анализаторы спектра FPS4, FPS7, FPS13, FPS30, FPS40. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 21 октября 2019 года. Основные средства поверки:
- стандарт частоты рубидиевый FS 725, регистрационный номер в Федеральном информационном фонде 31222-06;
- генератор сигналов сложной/произвольной формы 81160А, регистрационный номер в Федеральном информационном фонде 56005-13;
- генератор сигналов Agilent E8257D, регистрационный номер в Федеральном информационном фонде 53941 -13;
- калибратор мощности СВЧ NRPC40, регистрационный номер в Федеральном информационном фонде 54535-13;
- частотомер электронно-счетный Ч3-85/3, регистрационный номер в Федеральном информационном фонде 32359-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов спектра FPS4, FPS7, FPS13, FPS30, FPS40 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к анализаторам спектра FPS4, FPS7, FPS13, FPS30, FPS40
Техническая документация фирмы - изготовителя
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
