| Номер в госреестре | 79679-20 |
| Наименование СИ | Установка пикнометрическая |
| Обозначение типа СИ | ГКС-УП |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), г. Казань, Республика Татарстан |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка пикнометрическая ГКС-УП (далее - установка) предназначена для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Росстандарта № 2603 от 01.11.2019 г. для проведения поверки и калибровки поточных преобразователей плотности жидкости и каналов измерений плотности счетчиков-расходомеров массовых в условиях эксплуатации и лаборатории.
Принцип действия установки основан на пикнометрическом методе измерений плотности жидкости с помощью металлических напорных пикнометров ARCCO. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на весах лабораторных электронных LP6200S методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи преобразователя давления эталонного ПДЭ-020И, термометра цифрового малогабаритного ТЦМ 9410 в комплекте с термопреобразователями сопротивления ТТЦ01-180, входящих в комплект установки.
Наименования типов средств измерений, входящих в комплект установки, регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений, класс точности применяемых весов и гирь из состава установки, приведены в таблице 3 раздела Комплектность средства измерений.
Конструктивно установка состоит из следующих основных частей: основного корпуса установки, электронных весов и набора гирь в транспортных кейсах. В основном корпусе установки размещен комплект напорных металлических пикнометров, технологические трубопроводы, запорные краны, термокарманы для термопреобразователей сопротивления в термоизолирующих чехлах, преобразователь давления, термометр, термопреобразователи сопротивления и ротаметр. В состав установки входят средства измерений утвержденных типов. Также в корпусе установки размещаются гибкие рукава высокого давления с быстросъёмными соединениями. Корпус установки и кейсы для транспортировки весов и гирь выполнены из легких композитных материалов и снабжены ручками для переноски. При выполнении измерений плотности гибкие рукава высокого давления установки подключаются к трубопроводу с транспортируемой жидкостью.
Название установки «Установка пикнометрическая «ГКС-УП», наименование изготовителя ООО «НПП «ГКС», заводской номер установки 001, знак утверждения типа приведены на шильде основного корпуса установки.

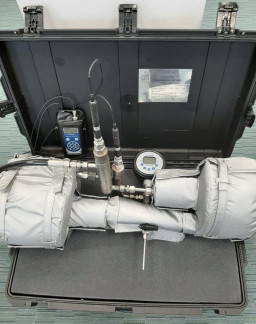

Общий вид основного корпуса установки с оборудованием, находящимся в положении для измерений плотности показан на рисунке 1.
Пломбирование установки не предусмотрено.
Рисунок 1 - Общий вид основного корпуса установки пикнометрической ГКС-УП
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений плотности жидкости, кг/м3 | от 610 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - рабочее давление исследуемой жидкости, МПа, не более: | 8,0 |
| - температура исследуемой жидкости, °С | от 0 до +80 |
| Наименование характеристики | Значение |
| - температура окружающей среды, °С: а) при отборе пробы жидкости в пикнометры | от -35 до +50 |
| б) при взвешивании пикнометров | по спецификации на весы |
| - относительной влажность окружающей среды, % не более: а) при отборе пробы жидкости в пикнометры | 100 |
| б) при взвешивании пикнометров | по спецификации на весы |
| Масса установки, кг, не более | 50 |
| Габаритные размеры установки, мм (основной кейс), не более: - высота | 500 |
| - ширина | 650 |
| - длина | 930 |
| Срок службы установки, лет, не менее | 10 |
наносится в центральной части титульного листа Паспорта на установку типографским способом и на шильду основного корпуса установки.
Таблица 3 - Комплектность установи
| Наименование | Обозначение | Количество |
| Установка пикнометрическая, в составе: | ГКС-УП, зав. №001 | 1 шт. |
| - пикнометры напорные, регистрационный № 32818-06 | ARCCO | 2 шт. |
| - термометр цифровой малогабаритный в комплекте со двумя термопреобразователями сопротивления, регистрационный № 32156-06 | ТЦМ 9410Ех/М1Н ТТЦ01-180 | 1 шт. 2 шт. |
| - преобразователь давления эталонный, регистрационный № 58668-14 | ПДЭ-020И | 1 шт. |
| - ротаметр, регистрационный № 56646-14 | BGN4.4 - Ж | 1 шт. |
| - весы лабораторные электронные Sartorius, регистрационный № 22403-03 | LP6200S | 1 шт. |
| - набор гирь класса точности Е2 по ГОСТ OIML R 111-1-2009 | в соответствии с описанием типа СИ | 1 комплект |
| - комплект технологических трубопроводов с запорной арматурой, двумя термокарманами для установки термопреобразователей сопротивления, гибкие шланги высокого давления с быстросъемными соединениями | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 2302-0127-2020 | 1 экз. |
осуществляется по документу МП 2302-0127-2020 «ГСИ. Установка пикнометрическая ГКС -УП. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 09.04.2020 г. Основные средства поверки:
- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав установки.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке на установку.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений плотности, утвержденной приказом Росстандарта № 2603 от 01.11.2019 г.
