Прибор для контроля осевого зазора кассетных подшипников модели БВ-7602-36, 79682-20

Назначение

Прибор для контроля осевого зазора кассетных подшипников модели БВ-7602-36 (далее

-    прибор БВ-7602-36) предназначен для измерений величины осевого зазора роликовых кассетных подшипников типа: DP-201925-1A, DP-201925-4, CP-202345-1, а также допускового контроля.

Описание

Принцип работы прибора БВ-7602-36 заключается в следующем. На основание прибора БВ-7602-36 устанавливается подшипник. На этом же основании находится пьезоэлектрический датчик, на который воздействует вес наружного кольца подшипника. От пьезоэлектрического датчика сигнал поступает на устройство обработки сигнала и вывода его на дисплей. Устройство обработки обрабатывает сигнал с пьезоэлектрического датчика и выводит информацию на ЖК экран. Информацию можно сохранить на флэш-память, либо распечатать на принтере.

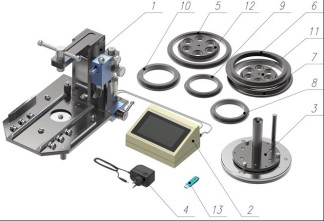

Прибор БВ-7602-36 служит для измерения величины осевого зазора буксовых подшипников колесных пар и конструктивно состоит из четырех узлов:

-    основание;

-    устройство фиксации;

-    механизм осевого нагружения;

-    устройство измерения осевого зазора.

Основание предназначено для надежной установки контролируемых подшипников на прибор. Для разгрузки их веса при установке служат шесть подпружиненных роликов. Для предварительного базирования подшипников имеется два упора. Кроме того, на основании закреплены все остальные части прибора.

Устройство фиксации представляет собой усиленную консоль с винтом для закрепления контролируемых подшипников. В верхней части винта имеется ручка для его вращения. Привод механизма подъема наружного кольца подшипника производится через ручку, которая связана с эксцентриком и штоком подъемного механизма.

Устройство измерения осевого зазора, предназначенное для измерения перемещения наружного кольца подшипника в осевом направлении, собрано в каретке, которая имеет возможность перемещения по вертикальной стойке, которая крепится к основанию. В рычаг, подвешенный на плоских пружинах, упирается индуктивный преобразователь, который в свою очередь связан с электронным блоком. Перемещение наружного кольца подшипника передается на индуктивный преобразователь через рычаг, в соотношении 1:1. Прибор для контроля осевого зазора кассетных подшипников модели БВ -7602-36 позволяет перенастраиваться на три типа подшипников за счет механизма подъема.

Механизм подъема состоит из стойки с зубчатой рейкой и зубчатого колеса, сидящего на ручке с накаткой. При вращении ручки можно переместить каретку с индуктивным преобразователем в зону «0» в зависимости от типа подшипника.

Перенастройка устройства измерения осевого зазора при контроле кассетных подшипников, имеющих одинаковую высоту, не требуется. Устройство измерения свободно поворачивается на своей оси, сохраняя при этом вертикальное положение измерительного рычага относительно основания. Снаружи устройство защищено легкосъемным кожухом с защитой измерительного рычага от случайного удара.

Механизм осевого нагружения предназначен для приложения равномерно распределенного усилия к наружному кольцу кассетного подшипника, направленного вертикально вверх. В центре основания, снизу, расположен стакан, от которого под углом 120 градусов в три стороны расходятся штанги с наконечниками на концах. В каждом наконечнике для облегчения поворота контролируемых подшипников установлен небольшой подшипник. К стакану через рычаг посредством мощной плоской пружины прикладывается необходимое усилие. Контакт рычага и стакана осуществляется через сферическую пятку, что обеспечивает самоориентирование стакана и связанных с ним наконечников по наружному кольцу контролируемого подшипника, позволяя последнему занимать правильное положение по роликам.

Блок электронный выполнен в виде настольной конструкции. Органы управления, индикации и коммутации размещены на передней, боковой и задней панелях блока.

На передней панели расположен цифровой сенсорный дисплей. На правой боковой стенке блока расположен тумблер включения питания блока.

На задней стенке блока расположены: разъем «+5V» для подключения сетевого адаптера; разъем для подключения индуктивного преобразователя «А»; разъем «USB» для подключения флеш-накопителя; разъем «LAN» для подключения прибора к локальной сети; разъем для подключения микропереключателей, расположенных на измерительной станции, и клемма заземления.

Флеш-накопитель служит для запоминания результатов измерений. Подключив затем флеш-накопитель к любому персональному компьютеру, можно распечатать на принтере протокол измерения.

Пломбирование прибора БВ-7602-36 не предусмотрено.

Программное обеспечение

Программное обеспечение «ARM Cortex» установлено на промышленном компьютере в пульте управления. Программное обеспечение управляет процессом измерений, собирает и анализирует данные и выполняет вычисления параметров. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют. Идентификационные данные программного обеспечения приведены в таблице 1:

Уровень защиты программного обеспечения оценивается, как «высокий» по Р 50.2.077 -

2014

Технические характеристики

Метрологические и технические характеристики прибора БВ-7602-36 представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики прибора БВ-7602-36

Таблица 3 - Технические характеристики и условия эксплуатации

Знак утверждения типа

наносится на наружной поверхности прибора БВ-7602-36 методом наклейки и в правом верхнем углу руководства по эксплуатации печатным способом.

Комплектность

Таблица 4 - Комплект поставки прибора БВ-7602-36

осуществляется по документу МП 203-53-2019 «ГСИ. Прибор для контроля осевого зазора кассетных подшипников модели БВ-7602-36. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.11.2019 г.

Основные средства поверки:

- Индикатор многооборотный с ценой деления 0,001 мм типа 1МИГ по ГОСТ 9696-82, класс точности 1 (цена деления 0,001 мм, диапазон измерения 1 мм, наибольшая разность погрешностей на всём диапазоне деления шкалы 2,5 мкм);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ТУ2.034.0224564.109-10 «Прибор для контроля осевого зазора кассетных подшипников модели БВ-7602-36. Технические условия»
