Твердомеры (дюрометры) портативные ТПШ, 79684-20

Назначение

Твердомеры (дюрометры) портативные ТПШ (далее - твердомеры) предназначены для измерений твердости низкомодульных материалов методом вдавливания по шкалам Шора.

Описание

Принцип действия твердомеров ТПШ основан на измерении глубины погружения индентора в испытываемый образец под действием силы, действующей перпендикулярно исследуемого объекта.

Твердомеры выпускаются следующих моделей:

-    модель ТПШ-А предназначена для измерений твердости по шкале Шора А;

-    модель ТПШ-С предназначена для измерений твердости по шкале Шора C;

-    модель ТПШ-D предназначена для измерений твердости по шкале Шора D;

Твердомеры моделей ТПШ-A (C, D) различаются типом применяемой шкалы Шора, усилием нагружения, видом применяемого индентора, отсчетным устройством, габаритными размерами и массой.

Каждая модель твердомера имеет несколько модификаций. Структура обозначения модификации ТПШ-A (C, D) -Х-Y, где:

ТПШ - твердомер (дюрометр) портативный для измерений твердости материалов по шкале Шора;

А (С, D) - тип шкалы;

Х - вид отсчетного устройства (без обозначения - аналоговый индикатор, Ц - цифровой индикатор);

Y - дополнительная функция (Н - нагружающее устройство, ПК - функция вывода (дублирования) и хранения результатов измерений на ПК).

Твердомеры ТПШ состоят из аналогово или цифрового устройства индикации и упора, предназначенного для приложения нагрузки и крепления твердомера в нагружающем устройстве.

Нагружающее устройство выполнено в виде измерительного узла, оборудованного штативом, устройством фиксации и нагружения образца, с универсальным механизмом крепления твердомера, позволяющего использовать модификации с аналоговым или цифровым устройством индикации.

Устройство индикации обеспечивает самостоятельное нагружение образца при помощи встроенного индентора, с геометрическими размерами соответствующими типу применяемой шкалы.

Усилие под действием которого происходит нагружение исследуемого образца создается при помощи калиброванной пружины.

Аналоговое устройство индикации представляет собой индикатор часового типа. Усилие перемещения индентора передается через рейку на зубчатую передачу индикатора, стрелка которого перемещается на угол, выраженный в единицах твердости Шора.

Цифровое индикаторное устройство состоит из жидкокристаллического дисплея и набора функциональных клавиш: ON/OFF - включение/выключение твердомера, ZERO - обнуление результатов измерений и HOLD - запись/вывод крайнего результата измерений на экран.) Питание осуществляется от батареи типа ААА.

Пломбирование твердомеров портативных ТПШ не предусмотрено, ограничение доступа к метрологически значимым функциям, обеспечивается конструкцией самого твердомера, которая может быть нарушена только при использовании специального инструмента.

Фотографии общего вида твердомеров портативных ТПШ A (C, D), представлены на Рисунках 1-4.

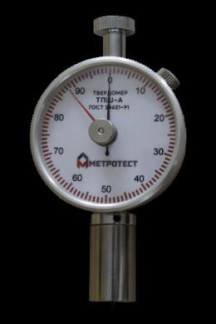

Рисунок 1. Общий вид твердомеров ТПШ - A (C, D) с аналоговым индикатором

Рисунок 3. Общий вид твердомеров ТПШ- A (C, D)- Ц-ПК с цифровым индикатором, функцией вывода (дублирования) и хранения результатов измерений

на ПК

Программное обеспечение

Твердомеры ТПШ-(А, С, D) оснащенные цифровым устройством индикации (Ц, Ц -ПК) имеют в своем составе встроенное программное обеспечение «М-Test Твердомер» (далее-ПО). ПО предназначено, для вывода и передачи результатов измерений.

Программное обеспечение записано в машинных кодах в энергонезависимом постоянно запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и нарушения целостности корпуса.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения:

Технические характеристики

Метрологические и технические характеристики твердомеров ТПШ-А (С, D), представлены в таблицах 2 и 6.

Таблица 2 - Метрологические характеристики модели ТПШ-А

Таблица 4 - Метрологические характеристики модели ТПШ -C

Таблица 5 - Основные технические характеристики модели ТПШ -С

Таблица 7 - Основные технические характеристики модели ТПШ -D

Таблица 8 - Общие технические характеристики для твердомеров ТПШ A (C, D)

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации. Комплектность средства измерений

Таблица 9 - Комплектность твердомеров (дюрометров) портативных ТПШ A (C, D)

Поверка

осуществляется по документу МП 79684-20 «ГСИ. Твердомеры (дюрометры) портативные ТПШ. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 28 мая 2020 г. Основные средства поверки:

Меры длины концевые плоскопараллельные третьего разряда по Государственной поверочной схеме для средств измерения длины в диапазоне измерений от 0,5 до 2,5 мм. Утверждена приказом Росстандарта № 2840 от 29.12.2019.

Микроскоп инструментальный ИМЦЛ (Рег. № 35698-07), пределы измерений от 0 до 100 мм, погрешность ±3 мкм

Весы типа LP модификации LP1200S (Рег. № 15569-96), пределы измерений от 0,1 до 1200 г, погрешность ±4,0 мг

Весы типа LP модификации LP6200S (Рег. № 22403-03), пределы измерений от 5,0 до 6200 г, погрешность ±30,0 мг

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 24621-2015 Пластмассы и эбонит. Определение твердости при вдавливании с помощью дюрометра

ГОСТ 263-75 Резина. Метод определения твердости по Шору А

ГОСТ Р ИСО 7619-1-2009 Резина вулканическая или термопластическая. Определение твердости при вдавливании. Часть 1. Метод с применением дюрометра

ASTM D 2240 Стандартные методы определения свойств резины. Твердость по дюрометру.
