| Номер в госреестре | 79686-20 |
| Наименование СИ | Генераторы шума |
| Обозначение типа СИ | FS-SNS26, FS-SNS40, FS-SNS55 |
| Изготовитель | "Wireless Telecom Group Inc. d.b.a. Noisecom", США для "Rohde&Schwarz GmbH &Со. КG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 18.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы шума FS-SNS26, FS-SNS40, FS-SNS55 (далее - ГШ) предназначены для воспроизведения шумового сигнала с известным значением спектральной плотности мощности шумового радиоизлучения (далее - СПМШ) на выходе при работе с измерителями коэффициента шума, анализаторами спектра при измерении шумовых характеристик и коэффициента передачи радиотехнических устройств.
Принцип действия ГШ основан на возникновении СВЧ шумового сигнала при электрическом пробое p-n перехода твердотельного лавинно-пролетного диода (ЛПД).
Источником шумового излучения в случае лавинного пробоя являются как дробовые флуктуации тока диода, так и флуктуации коэффициента умножения лавины.
ГШ состоят из стабилизатора тока, генераторной секции и аттенюатора.
Стабилизатор тока обеспечивает режим работы ЛПД - основного элемента генераторной секции, которая также включает в себя пассивную цепь, согласующую выходное сопротивление ЛПД с входным сопротивлением аттенюатора.
Аттенюатор служит для уменьшения мощности шумов до заданного уровня и улучшения согласования выхода СВЧ ГШ с внешней нагрузкой.
ГШ отличаются друг от друга диапазоном частот, избыточной относительной шумовой температурой и исполнением выходных разъёмов.
Общий вид ГШ представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

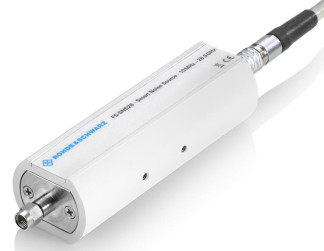

Рисунок 1-Общий вид ГШ
1 - место наклейки от несанкционированного доступа Рисунок 2- Схема пломбировки ГШ от несанкционированного доступа
отсутствует.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц: - FS-SNS26 - FS-SNS40 -FS-SNS55 | от 0,01 до 26,5 включ. от 0,1 до 40,0 включ. от 0,1 до 55,0 включ. |
| Диапазон воспроизведения СПМТТТ, дБ: - FS-SNS26 - FS-SNS40 - FS-SNS55 | от 13 до 17 включ. от 10 до 17 включ. от 7 до 21 включ. |
| Пределы допускаемой абсолютной погрешности воспроизведения уровня СПМШ для FS-SNS26, дБ: - в диапазоне частот от 0,01 до 8,00 ГГц включ. - в диапазоне частот св.8,00 до 26,50 ГГц включ. | ±0,15 ±0,21 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности воспроизведения уровня СПМШ для FS-SNS40, дБ: - в диапазоне частот от 0,1 до 9,0 ГГц включ. | ±0,15 |
| - в диапазоне частот св. 9,0 до 31,0 ГГц включ. | ±0,21 |
| - в диапазоне частот св. 31,0 до 40,0 ГГц включ. | ±0,32 |
| Пределы допускаемой абсолютной погрешности воспроизведения уровня СПМШ для FS-SNS55, дБ: - в диапазоне частот от 0,1 до 9,0 ГГц включ. | ±0,15 |
| - в диапазоне частот св. 9,0 до 31,0 ГГ ц включ. | ±0,21 |
| - в диапазоне частот св. 31,0 до 42,0 ГГц включ. | ±0,32 |
| - в диапазоне частот св. 42,0 до 55,0 ГГц включ. | ±0,45 |
| КСВН выхода СВЧ FS-SNS26, не более: - в диапазоне частот от 0,01 до 5,00 ГГц включ. | 1,15 |
| - в диапазоне частот св. 5,0 до 18,0 ГГц включ. | 1,25 |
| - в диапазоне частот св. 18,00 до 26,50 ГГц включ. | 1,35 |
| КСВН выхода СВЧ FS-SNS40, не более: - в диапазоне частот от 0,1 до 5,0 ГГц включ. | 1,25 |
| - в диапазоне частот св. 5,0 до 18,0 ГГц включ. | 1,30 |
| - в диапазоне частот св. 18,0 до 26,0 ГГц включ. | 1,40 |
| - в диапазоне частот св. 26,0 до 40,0 ГГц включ. | 1,50 |
| КСВН выхода СВЧ FS-SNS55, не более: - в диапазоне частот от 0,1 до 18,0 ГГц включ. | 1,50 |
| - в диапазоне частот св. 18,0 до 26,0 ГГц включ. | 1,75 |
| - в диапазоне частот св. 26,0 до 40,0 ГГц включ. | 2,00 |
| - в диапазоне частот св. 40,0 до 55,0 ГГц включ. | 2,50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип и размер соединителя СВЧ выхода, мм: | |
| - FS-SNS26 | 3,5, вилка |
| - FS-SNS40 | 2,92, вилка |
| - FS-SNS55 | 1,85, вилка |
| Номинальное значение выходного сопротивления, Ом | 50 |
| Напряжение питания постоянного тока, В | от 26 до 30 |
| Габаритные размеры, мм, не более: | |
| - длина | 130,0 |
| - ширина | 38,0 |
| - высота | 30,5 |
| Масса, кг, не более | 0,275 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +5 до +45 |
| - относительная влажность при температуре воздуха +22 °С, %, | 80 |
| не более | |
| - атмосферное давление, кПа (мм рт. ст.) | от 84,0 до 106,7 |
| (от 630 до 800) |
наносится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность корпуса ГШ в виде шильды.
Таблица 3- Комплектность ГШ
| Наименование | Обозначение | Количество |
| Генератор шума | FS-SNS26 | 1 шт. |
| или FS-SNS40 | ||
| или FS-SNS55 | ||
| Интерфейсный кабель | SNSCABLE | 1 шт. |
| или SNSCABLE-Y | ||
| Руководство по эксплуатации | 1338.8050.02 - 02 | 1 экз. |
| Методика поверки | 651-20-007 МП | 1 экз. |
| Упаковка | - | 1 шт. |
осуществляется по документу 651-20-007 МП «Генераторы шума FS-SNS26, FS-SNS40, FS-SNS55. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28 января 2020 года. Основные средства поверки:
- вольтметр универсальный В7 -78/1, регистрационный номер 31773 -06 в Федеральном информационном фонде;
- мера напряжения и тока E3641A, регистрационный номер 26951-04 в Федеральном информационном фонде;
- анализатор электрических цепей векторный ZVA67, регистрационный номер 48355
11 в Федеральном информационном фонде;
- рабочий эталон единицы спектральной плотности мощности шумового радиоизлучения 1 разряда в диапазоне от 1000 до 20000 К в диапазоне частот от 0,002 до 178,3 ГГц (по ГОСТ Р 8.860-2013).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ГШ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе и методике измерения «Анализаторы спектра серии FSx c опцией К30. Методика измерений коэффициента шума четырехполюсника» (Свидетельство об аттестации методики измерений № 513-RA.RU.311243-2018 от 30 марта 2018 г.)
ГОСТ Р 8.860-2013. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц Техническая документация фирмы -изготовителя
| Зарегистрировано поверок | 35 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
