| Номер в госреестре | 79689-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-35, РГС-50 |
| Изготовитель | Общество с ограниченной ответственностью "РН-Морской терминал Находка" (ООО "РН-Морской терминал Находка"), Приморский край, г. Находка |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-35, РГС-50 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепр оду ктов.
Резервуары стальные горизонтальные цилиндрические РГС-35, РГС-50 представляет собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками. Резервуары оборудованы съемным теплоизоляционным покрытием.
Заполнение и опорожнение резервуаров осуществляется через приемо -раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-35 зав.№№ 1, 2, РГС-50 зав.№№ 3, 4 расположены: Приморский край, г. Находка, ул. Макарова, д. 19, ООО «РН-Морской терминал Находка».

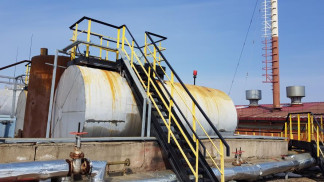

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-35, РГС-50 представлен на рисунке 1-2.
Рисунок 2 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС -50
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-35, РГС-50 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-35 | РГС-50 | |
| Номинальная вместимость, м3 | 35 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 1 до 35 м3, при геометрическом методе, % | ± 0,25 | |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 7 до 54 м3, при геометрическом методе, % | ± 0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-35 | 2 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 | 2 шт. |
| Паспорт | - | 4 экз. |
осуществляется геометрическим методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230 -08);
- штангенциркуль ТТТЦ -1-150-0,1 (регистрационный № 260-05);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-35, РГС-50
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
