| Номер в госреестре | 79691-20 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ЭнИ-300 ТНН, ЭнИ-300 ТХА, ЭнИ-300 ТХК, ЭнИ-300 ТЖК, ЭнИ-300 ТМК |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-техническая компания ББМВ" (ООО "ИТеК ББМВ"), г. Челябинск. |
| Год регистрации | 2020 |
| Срок свидетельства | 18.11.2025 |
| МПИ (интервал между поверками) | 3 года - для ТП с верхним пределом диапазона измерений до 300 °С; 2 года - для ТП с верхним пределом диапазона измерений свыше 300 °С; первичная поверка до ввода в эксплуатацию для многозонных ТП (модификация -10) |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические ЭнИ-300 ТНН, ЭнИ-300 ТХА, ЭнИ-300 ТХК, ЭнИ-300 ТЖК, ЭнИ-300 ТМК (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных, сыпучих сред, дисперсных сред и взвесей без налипания частиц, поверхностей, а также агрессивных сред, не разрушающих защитный корпус и защитную арматуру ТП.
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (далее по тексту - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (далее по тексту - ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов. В исполнениях ТП с измерительным преобразователем (далее по тексту - ИП) сигнал от ЧЭ преобразуется в токовый сигнал, либо в токовый сигнал с наложенным на него цифровым сигналом по протоколу HART, либо цифровой выходной сигнал по протоколу Profibus (PA), либо в цифровое значение температуры для получения визуальной информации об измеряемой температуре с применением жидкокристаллического индикатора (далее по тексту - ЖКИ).
ТП состоят из измерительной вставки, либо из проволочного ЧЭ в керамической изоляции установленного неразборно в защитную арматуру. Вставка конструктивно изготовлена из термопарного кабеля с минеральной изоляцией в металлической оболочке. ТП может иметь один, два или несколько ЧЭ с изолированными, в том числе открытыми, и неизолированными рабочими спаями с различными типами номинальной статической характеристики преобразования (далее по тексту - НСХ) по ГОСТ Р 8.585-2001. Многозонные ТП могут иметь от 2 до 30 конструктивно связанных ЧЭ.
ТП могут иметь защитную арматуру из металлов или других материалов. ТП могут быть выполнены без корпуса (соединительной головки) или с ним, в том числе выносным. В соединительную головку устанавливаются клеммные колодки и/или ИП.
Корпуса имеют несколько модификаций, отличающихся конструкцией, материалом и степенью защиты оболочки по ГОСТ 14254-2015. Головки типа 1 - 6, 1d и 11 выпонены из алюминиевого сплава, типа 7, 7d, 7оd- из нержавеющей стали, головки типа 8 - 10 - из полимерного материала. Цифровая индикация в процессе измерений осуществляется с помощью встраиваемого в корпус типа 7od и 11 ЖКИ.
ТП могут быть выполнены с удлинительными проводами или с разъемами, которые могут быть установлены на измерительной вставке, защитной арматуре ТП или на удлинительных проводах.
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.
Преобразователи термоэлектрические ЭнИ-300 ТНН, ЭнИ-300 ТХА, ЭнИ-300 ТХК, ЭнИ-300 ТЖК, ЭнИ-300 ТМК могут быть изготовлены (в соответствии с кодом заказа) в нескольких группах модификаций: -01, -02, -03, -04, -05, -06, -09, -10, отличающихся назначением и конструктивным исполнением.
Модификация -01 - ТП практически для всех отраслей промышленности. Могут использоваться как с непосредственным контактом с измеряемой средой, так и с различными защитными гильзами.
Модификация -02 - ТП предназначены, в зависимости от конструкции и материала защитной арматуры, для измерений температуры высокотемпературных газовых сред, в том числе агрессивных, например, температуры расплавленных цветных металлов и сплавов, расплавов солей. Могут изготавливаться как с металлической, так и с неметаллической защитной арматурой.
Модификация -03 - представляет собой малоинерционные ТП без соединительной головки. В зависимости от исполнения могут применяться для измерений, например, температуры в труднодоступных местах, где требуется изгиб ТП при монтаже, температуры различных поверхностей, температуры подшипниковых узлов, температуры корпусов и головок червячных прессов.
Модификация -04 - представляют собой малоинерционные ТП и применяются для измерений, например, температуры уходящих газов на газоперекачивающих агрегатах, температуры пара на ТЭС, температуры факела на вышках сжигания попутного газа.
Модификация -05 - кабельные ТП, имеют исполнения без присоединительного штуцера, с подвижным или неподвижным присоединительными штуцерами.
Модификация -06 - ТП предназначены для измерений температуры окружающего воздуха как внутри помещений так и снаружи. Имеют исполнения с алюминиевыми или пластиковыми соединительными головками.
Модификация -09 - данные ТП могут применяться как самостоятельные изделия, так и в качестве термометрических вставок. Возможны исполнения с клеммной колодкой, свободными выводами, с ИП, с ИПс ЖКИ.
Модификация -10 - многозонные ТП, могут иметь от 2 до 30 конструктивно связанных ЧЭ. Могут применяться в самых разных областях для измерения температуры - от емкостей для жидкостей до доменных печей.
ТП могут изготавливаться во взрывозащищенном исполнении с видами взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка».
Схема заказа ТП приведена в таблице 1.
| Х | Х | -Х | -Х | -Х | -Х | -Х | -Х | -Х | -Х | -Х | -Х | -Х | -Х | -Х | Х | -Х | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | ||
| № яче] | О ки | Параметр | Код в ячейке в карте заказа | Описание | ||||||||||||||
| 1 | Тип ТП | ЭнИ-300 ТНН ЭнИ-300 ТХА ЭнИ-300 ТХК ЭнИ-300 ТЖК ЭнИ-300 ТМК | Преобразователи термоэлектрические | |||||||||||||||
| 2 | Модификация | -01,-02,-03,-04,-05, -06,-09,-10 | Согласно нормативной документации (НД) | |||||||||||||||
| 3 | Вид взрывозащиты | Незаполнено | Общепромышленное исполнение | |||||||||||||||
| Ex(x) | Взрывозащищенное исполнение (согласно НД) | |||||||||||||||||
| 4 | Тип корпуса | Незаполнено | Модификации -03,-09 | |||||||||||||||
| Согласно НД | ||||||||||||||||||
| 5 | -Исполнение защитной арматуры | Согласно НД | Модификации -01,-02,-03, -04, -05,-06 | |||||||||||||||
| -Конструктивное исполнение | Модификации -09 | |||||||||||||||||
| -Конструктивное исполнение, присоединение к процессу | Модификации -10 | |||||||||||||||||
| 6 | -Присоединение к процессу | Незаполнено | Модификации -06,-09,-10 | |||||||||||||||
| Согласно НД | Модификации -01,-02,-04,-05 | |||||||||||||||||
| -Присоединение к процессу или тип разъема | Согласно НД | Модификации -03 | ||||||||||||||||
| 7 | -Материал погружаемой части | Согласно НД | ||||||||||||||||
| -Материал изоляции удлинительного кабеля | Согласно НД | Модификации -03 | ||||||||||||||||
| 8 | Количество зон | Не заполнено | Модификации -01,-02,-03,04, -05,-06,-09 | |||||||||||||||
| От 2 до 30 | Модификация -10 | |||||||||||||||||
| 9 | -Длина монтажной части, мм | Согласно НД | Модификации -01,-02,-03,04, -05,-06,-09 | |||||||||||||||
| -Монтажные длины зон, мм | Модификация -10 | |||||||||||||||||
| 10 | -Длина шейки, мм | Не заполнено | Модификации -02 | |||||||||||||||
| Согласно НД | Модификации -01,-04,-05,-10 | |||||||||||||||||
| -Длина удлинительного кабеля, мм | Не заполнено | Модификации -01,-05,-06,-09 | ||||||||||||||||
| Согласно НД | Модификации -03,-04,-10 | |||||||||||||||||
| -Длина шейки или вылет чехла | Не заполнено | Модификации -01,-03,-04, -05,-06, -09 | ||||||||||||||||
| Согласно НД | Модификации -02 | |||||||||||||||||
| 11 | Диаметр погружаемой части | Согласно НД | ||||||||||||||||
| № ячейки | Параметр | Код в ячейке в карте заказа | Описание |
| или диаметр термоэлектродов проволочного ЧЭ, мм | |||
| 12 | Исполнение спая и количество ЧЭ или количество ЧЭ в зоне | И | Спай изолированный, 1 ЧЭ |
| И2 | Спай изолированный, 2 ЧЭ | ||
| Н | Спай неизолированный, 1 ЧЭ | ||
| Х | Спец. исполнение | ||
| 13 | Класс допуска первичного преобразователя | 1, 2 | Класс допуска по ГОСТ Р 8.585-2001, см. таблицу 3 |
| 14 | Узел подключения к внешней цепи | Не заполнено | Модификации -03 |
| А в | В соответствии с НСХ | ||
| С, С1, D, D1, E, E1 | 4-20 мА При заказе ТП с выходным сигналами 0-5 мА, 20-4 мА, выходной сигнал указывается в строке заказа дополнительно в скобках после обозначения узла подключения к внешней цепи, например, С (0-5) или Е (20-4) | ||
| H, H1, H2, H3 | 4-20 мА+HART | ||
| P, P1, P2 | Profibus (РА) | ||
| 15 | Конструктивное исполнение первичного преобразователя | Согласно НД | |
| 16 | Диапазон измерений или настройки температуры, °С | Согласно НД и таблицам 3 -6 | |
| 17 | Кабельные вводы | Согласно НД | |
Чертежи внешнего вида конструктивного исполнения корпусов ТП приведены на рисунке 1 .
П) тип 10 Р) тип 11
Рисунок 1 - Чертежи внешнего вида конструктивного исполнения корпусов ТП Исполнения защитной арматуры для разных модификаций ТП приведены на рисунках 2 - 9.
Е)исполнение 06
| Ц- | 1J |
| Ф8 = | 80 ^ |
| ♦ | |
| 0°о.зо |
И) исполнение 09 К) исполнение 10 Л) исполнение 11
Рисунок 2 - Чертежи конструктивного исполнения защитной арматуры ТП модификации -01
Р) исполнение 15 С) исполнение 1 6
Рисунок 4 - Чертежи конструктивного исполнения защитной арматуры ТП модификации -03
А) исполнение 01 Б) исполнение 02 В) исполнение 03
Рисунок 5 - Чертежи конструктивного исполнения защитной арматуры ТП модификации -05
Ж) исполнение 07 З) исполнение 08 И) исполнение 09
Рисунок 7 - Чертежи конструктивного исполнения защитной арматуры ТП модификации -04
А) исполнение 01 Б) исполнение 02 В) исполнение 03 Г) исполнение 04
Рисунок 9 - Чертежи конструктивного исполнения защитной арматуры ТП модификации -09
Д) многозонные ТП в исполнении с соединительной коробкой и штуцерным присоединением к
процессу
Рисунок 8 - Чертежи конструктивного исполнения многозонных ТП модификация -10

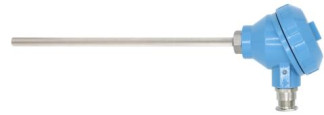

Фотографии внешнего вида некоторых модификаций ТП приведены на рисунке 10.
Корпус тип 1,исполнение защитной арматуры -01
Корпус тип 8, исполнение защитной арматуры -01
Корпус тип 7d, исполнение защитной арматуры -01
Корпус тип 3, исполнение защитной арматуры -02
Корпус тип 1, исполнение защитной арматуры -02
Модификация ТП -03
Исполнение защитной арматуры -01
Исполнение защитной арматуры -03
Модификация ТП -04
Модификация ТП -05
Корпус тип 3, исполнение защитной арматуры -01
Корпус тип 3, исполнение защитной арматуры -03
Пломбирование термопреобразователей не предусмотрено.
Модификация ТП -06
Термопреобразователи, комплектующиеся ИП, имеют только встроенное, метрологически значимое программное обеспечение (далее по тексту - ПО). Данное ПО устанавливается на заводе изготовителе во время производственного цикла. ПО предназначено для обработки сигнала ТЭДС и преобразования его в унифицированный сигнал и (или) цифровой сигнал. Конструкция ТП исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные встроенной части ПО термопреобразователей приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Firmware |
| Номер версии (идентификационный номер) | не ниже 01.01.00 |
| Цифровой идентификатор | отсутствует |
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические характеристики ТП приведены в таблицах 3-7. Основные технические характеристики ТП приведены в таблице 8.
Таблица 3- Метрологические характеристики ЧЭ ТП без ИП
| Условное обозначение | Класс | Диапазон измерений | Пределы допускаемых отклонений ТЭДС ТП |
| НСХ | допуска | температуры, °С (1) | от НСХ, °С (где t - значение измеряемой температуры, °С) |
| 1 | от -40 до +375 включ. | ±1,5 | |
| К | св. +375 до +1250 | ±0,004 t | |
| 2 | от -40 до +333 включ. | ±2,5 | |
| св. +333 до +1250 | ±0,0075 t | ||
| 1 | от -40 до +375 включ. | ±1,5 | |
| св. +375 до +1250 | ±0,004 t | ||
| N | 2 | от -40 до +333 включ. | ±2,5 |
| св. +333 до +1250 | ±0,0075 t | ||
| 1 | от -40 до +375 включ. | ±1,5 | |
| J | св.+375 до +750 | ±0,004 t | |
| 2 | от 0 до +333 включ. | ±2,5 | |
| от +333 до +750 | ±0,0075 t | ||
| 1 | от -40 до +125 включ. | ±0,5 | |
| T | св. +125 до +350 | ±0,004 t | |
| 2 | от -40 до +135 включ. | ±1,0 | |
| св. +135 до +350 | ±0,0075 t | ||
| L | 2 | от -40 до +360 включ. | ±2,5 |
| от +360 до +600 | ±0,7+ 0,005 t | ||
| Примечание: | |||
| (1) Указаны предельные значения температуры, конкретный диапазон, не превышающий | |||
| данные предельные значения, | в зависимости от конструктивного исполнения указан в | ||
| паспорте на СИ. | |||
| Таблица 4 - Мет | рологические характеристики ТП с ИП с выходным сигналом постоянного тока | |||
| Обозначение типа ТП | Условное обозначение НСХ | Диапазон выходного сигнала, мА | Диапазон измерений температуры, °С | Пределы допускаемой основной приведенной погрешности (при температуре окружающей среды (^кр) от +18 до +22 °С включ.), % (от диапазона измерений) (1) (2) |
| ЭнИ-300 ТНН | N | от 4 до 20, от 20 до 4, от 0 до 5 | от -40 до +1250 | ±0,25; ±0,5; ±1,0 |
| ЭнИ-300 ТХА | К | от-40 до +1250 | ±0,25; ±0,5; ±1,0 | |
| ЭнИ-300 ТХК | L | от -40 до +600 | ±0,25; ±0,5; ±1,0 | |
| ЭнИ-300 ТЖК | J | от-40 до +750 | ±0,5; ±1,0 | |
| ЭнИ-300 ТМК | T | от-40 до +350 | ±0,5; ±1,0 | |
| Примечания: (1) Разность верхнего и нижнего пределов диапазона измерений должна быть: -не менее 400 °С для ТП с пределом допускаемой основной приведенной погрешности ±0,25 %, -не менее 200 °С для ТП с пределом допускаемой основной приведенной погрешности ±0,5 %, -не менее 100 °С для ТП с пределом допускаемой основной приведенной погрешности ±1 %. (2) У ТП с ИП типов ЭнИ-300 ТНН, ЭнИ-300 ТХА, имеющих нижний предел измерений температуры свыше плюс 800 °С, погрешность выбирается из приведенной погрешности, определенной при заказе, и абсолютной, равной ±4 °С, в зависимости от того, что больше. | ||||
Т аблица 5 - Метрологические характеристики ТП с ИП с выходным токовым сигналом от 4 до 20 мА /HART
| Обозначение типа ТП | Условное обозначение НСХ | Диапазон выходного сигнала, мА | Диапазон измерений температуры, °С | Пределы допускаемой основной приведенной погрешности (при температуре окружающей среды (^кр) от +18 до +22 °С включ.), % (от диапазона измерений) (1) (2) |
| ЭнИ-300 ТНН | N | от 4 до 20 мА /HART | от -40 до +1250 | ±0,3 ±0,4 ±0,5 ±1,0 |
| ЭнИ-300 ТХА | К | от-40 до +1250 | ||
| ЭнИ-300 ТХК | L | от -40 до +600 | ||
| ЭнИ-300 ТЖК | J | от-40 до +750 | ||
| ЭнИ-300 ТМК | T | от-40 до +350 | ||
| Примечания: (1) Разность верхнего и нижнего пределов диапазона измерений должна быть: -не менее 330 °С для ТП с пределом допускаемой основной приведенной погрешности ±0,3 %, -не менее 250 °С для ТП с пределом допускаемой основной приведенной погрешности ±0,4 % -не менее 200 °С для ТП с пределом допускаемой основной приведенной погрешности ±0,5 %, -не менее 100 °С для ТП с пределом допускаемой основной приведенной погрешности ±1 %. (2) У ТП с ИП типов ЭнИ-300 ТНН, ЭнИ-300 ТХА, имеющих нижний предел измерений температуры свыше плюс 800 °С, погрешность выбирается из приведенной погрешности, определенной при заказе, и абсолютной, равной ±4 °С, в зависимости от того, что больше. | ||||
Таблица 6- Метрологические характеристики ТП с ИП с выходным цифровым сигналом Profibus (РА) ____
| Обозначение типа ТП | Условное обозначение НСХ | Диапазон выходного сигнала, мА | Диапазон измерений температуры, °С | Пределы допускаемой основной приведенной погрешности (при температуре окружающей среды (Ъкр) от +18 до +22 °С включ.), % (от диапазона измерений) (1) (2) |
| ЭнИ-300 ТНН | N | Стандарт Profibus (PA) | от -40 до +1250 | ±0,25; ±0,5; ±1,0 |
| ЭнИ-300 ТХА | К | от-40 до +1250 | ||
| Примечания: (1) Разность верхнего и нижнего пределов диапазона измерений должна быть: -не менее 400 °С для ТП с пределом допускаемой основной приведенной погрешности ±0,25 %, -не менее 200 °С для ТП с пределом допускаемой основной приведенной погрешности ±0,5 %, -не менее 100 °С для ТП с пределом допускаемой основной приведенной погрешности ±1 %. (2) У ТП с ИП типов ЭнИ-300 ТНН, ЭнИ-300 ТХА, имеющих нижний предел измерений температуры свыше плюс 800 °С, погрешность выбирается из приведенной погрешности, определенной при заказе, и абсолютной, равной ±4 °С, в зависимости от того, что больше. | ||||
Таблица 7 - Пределы допускаемой дополнительной приведенной погрешности ТП c ИП
Значение
Наименование характеристики
Пределы допускаемой дополнительной приведенной погрешности ТП c ИП при изменении температуры окружающей среды от нормальных условий (от +18 до +22 °С включ.), % (от ДИ)/ 10 °С, не более
- для ТП с пределом допускаемой основной приведенной погрешности ± 0,25
%, ±0,3 %
0,15
0,25
0,5
- для ТП с пределом допускаемой основной приведенной погрешности ±0,4 %,
±0,5 %
- для ТП с пределом допускаемой основной приведенной погрешности ± 1 %
Таблица 8 - Основные технические характеристики ТП
| Наименование характеристики | Значение |
| Время термического срабатывания ЧЭ в водной среде (0,4 м/с)т0,63, с, не более | от 0,35 до 180 |
| Сопротивление электрической изоляции при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, при 100 В, МОм, не менее - для проволочных и с ИП - для кабельных | 100 500 |
| Напряжение питания для ТП с ИП постоянного тока, в зависимости от исполнения ИП, В | от 9 до 36 |
| Диаметр измерительной вставки, мм | 1,5; 2; 3; 4; 4,5; 5; 6; 7 |
| Диаметр термоэлектродов проволочного ЧЭ, мм | 0,5; 0,7; 0,81; 1,0; 1,2; 3,0; 3,2 |
| Длина монтажной части, мм | от 20 до 100000 |
| Длина соединительного кабеля ТП, мм | от 100 до 50000 |
| Наименование характеристики | Значение |
| Диаметр защитной арматуры, мм | от 1,5 до 45 |
| Масса, кг | от 0,05 до 15,0 |
| Вибропрочность по ГОСТ Р 52931-2008 | F3 |
| Вид климатического исполнения ТП по ГОСТ 15150-69 | УХЛ3.1 или У1.1 |
| Нормальные условия эксплуатации: - температура окружающей среды, °С | от +18 до +22 включ. |
| Рабочие условия эксплуатации: - относительная влажность, %, не более - температура окружающей среды, °С - для ТП без ИП - общепромышленное исполнение - взрывозащищенное исполнение - для ТП с ИП - общепромышленное исполнение - взрывозащищенное исполнение - для ТП с ИП с ЖКИ - общепромышленное исполнение - взрывозащищенное исполнение - ТП с удлинительными проводами (без соединительной головки) - общепромышленное исполнение - взрывозащищенное исполнение - ТП соединительной головкой с обогревом или термочехлом - общепромышленное исполнение - взрывозащищенное исполнение | 98 от -62 до +120 от -62 до +95; от -62 до +85 от -50 до +85 от -50 до +85 от -40 до +85 от -40 до +85; от -40 до +80 от -62 до +180 от -62 до +95; от -62 до +85 от -70 до +85 от -70 до +85; от -70 до +80 |
Таблица 9 - Средний срок службы и средняя наработка на отказ в зависимости от температуры применения____
| Условное обозначение НСХ | Диапазон измерений температуры,°С(1) | Средний срок службы, не менее(2) | Средняя наработка до отказа, ч |
| N | от-40 до +800 включ. | 10 лет | 50000 |
| св. +800 до +1250 | 8 лет | 45000 | |
| K | от -40 до +600 включ. | 10 лет | 50000 |
| св. +600 до +1250 | 8 лет | 45000 | |
| L | от -40 до +450 включ. | 10 лет | 50000 |
| от +450 до 600 | 8 лет | 45000 | |
| J | от -40 до +600 включ. | 10 лет | 50000 |
| от +600 до+750 | 8 лет | 45000 | |
| T | от -40 до +350 | 10 лет | 50000 |
| Примечания: (1) Указаны предельные значения температуры применения. Фактический диапазон указывается в эксплуатационной документации на ТП. (2) Указан средний срок службы в средах, не разрушающих материал защитной арматуры, материал защитной оболочки ЧЭ. | |||
| Условное обозначение НСХ | Диапазон измерений температуры,°С(1) | Средний срок службы, не менее(2) | Средняя наработка до отказа, ч |
| (3) Для многозонных ТП назначенный срок службы 10 лет. | |||
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку датчика способом, обеспечивающим долговечность маркировки.
Таблица 10 - Комплектность ТП
| Наименование | Обозначение | Кол-во |
| Преобразователь термоэлектрический ЭнИ-300ТНН, ЭнИ-300 ТХА, ЭнИ-300 ТХК, ЭнИ-300 ТЖК, ЭнИ-300 ТМК | в соответствии с заказом | 1 шт. |
| Паспорт | ББМВ800-00.001 ПС | 1 экз. |
| Руководство по эксплуатации | ББМВ800-00.001 РЭ | 1 экз. (1) |
| Методика поверки | МП 207-020-2020 | |
| Комплект монтажных частей | - | в соответствии с заказом |
| Примечание: (1) Допускается прилагать 1 экз. на партию ТП при поставке в один адрес | ||
осуществляется по документу МП 207-020-2020 «Преобразователи термоэлектрические ЭнИ -300 ТНН, ЭнИ-300 ТХА, ЭнИ-300 ТХК, ЭнИ-300 ТЖК, ЭнИ-300 ТМК. Методика поверки», утверждённому ФГУП «ВНИИМС», 12.05.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300 -08);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Калибраторы температуры сухоблочные КС (Регистрационный № 37366 -08);
Термостат с флюидизированной средой FB -08 (Регистрационный № 44370-10); Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11);
Прецизионный милливольтметр В2-99 (Регистрационный № 22532-02);
Мультиметр 3458А (Регистрационный № 25900 -03);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования.
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 26.51.51-014-59541470-2018 Преобразователи термоэлектрические ЭнИ-300 ТНН, ЭнИ-300 ТХА, ЭнИ-300 ТХК, ЭнИ-300 ТЖК, ЭнИ-300 ТМК и термопреобразователи сопротивления ЭнИ-300 ТСМ, ЭнИ-300 ТСП. Технические условия.
| Зарегистрировано поверок | 6614 |
| Поверителей | 15 |
| Актуальность данных | 17.11.2024 |
