| Номер в госреестре | 79693-20 |
| Наименование СИ | Датчики силы тензометрические |
| Обозначение типа СИ | ТПА-0,8 |
| Изготовитель | Тензоприбор завод (Краснодарский завод тензометрических приборов) (изготовлены с 18.12.1984 по 22.02.1991 гг.) |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силы тензометрические ТПА-0,8 (далее по тексту - датчики) предназначены для измерения силы сжатия.
Принцип действия датчиков основан на преобразовании деформации чувствительного элемента, которая вызывает изменение сопротивления тензорезисторов мостовой схемы, в электрическое напряжение, пропорциональное действующей нагрузке.
Датчики состоят из чувствительного элемента, опорной подушки, переходника, кожуха и двух разъемов. Общий вид датчиков представлен на рисунке 1.
Конструктивно датчики выполнены в неразъемном корпусе. Чувствительный элемент датчика представляет собой стальной цилиндрический стержень (полый или сплошной) или кольцо с наклеенными тензорезисторами. Тензорезисторы каждого чувствительного элемента соединены в четырехплечий мост и объединены в две мостовые схемы, работающие независимо друг от друга.
В целях предотвращения доступа к элементам конструкции датчиков на корпусе устанавливаются пломбы. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

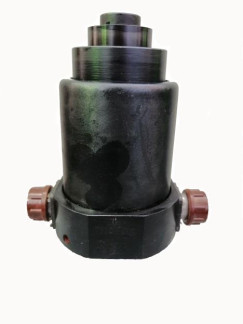

Рисунок 1 - Общий вид датчиков
Рисунок 2 - Схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 2 до 8 |
| Пределы допускаемой систематической относительной погрешности датчика, % | ±1 |
| СКО случайной составляющей погрешности датчика, %, не более | 0,5 |
| Нелинейность функции преобразования датчика, % | ±0,5 |
| Напряжение питания, В | 12,0±2,4 |
| Электрическое сопротивление диагоналей мостовой схемы датчика, Ом - для стержневого контура (вилка 1) контакты 1-3 | 700±10 |
| контакты 2-4 | 737±10 |
| - для кольцевого контура (вилка 2) контакты 1 -3 | 700±10 |
| контакты 2-4 | 740±10 |
| Электрическое сопротивление изоляции, МОм, не менее | 100 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинах высота хдиаметр), мм | 138x102x30 |
| Масса, кг, не более | 1,550 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
наносится на корпус датчиков в виде наклейки, а также на титульный лист паспорта типографским способом.
Таблица 3
| Наименование | Обозначение | Кол. | Примечание |
| Датчик силы тензометрический | ТПА-0,8 | 18 | |
| Паспорт | ТПА-0,8ПС | 18 | |
| Техническое описание и инструкция по эксплуатации | - | 1 | |
| Методика поверки | ТПА-0,8 МП | 1 | одна на 18 датчиков |
осуществляется по документу ТПА-0,8 МП «ГСИ. Датчики силы тензометрические ТПА-0,8. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина» 12.05.2020 г.
Основные средства поверки:
Рабочий эталон единицы силы 3 разряда по приказу Федерального агентства по техническому регулированию и метрологии от 22.10.2019 №2498, регистрационный номер в Федеральном информационном фонде 20227-00.
Мультиметр цифровой APPA503, регистрационный номер в Федеральном информационном фонде 49266-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска клейма или наклейки на свидетельство о поверке и на корпус датчиков.
отсутствуют.
Нормативные документы, устанавливающие требования к датчикам силы тензометрическим ТПА-0,8
Приказ Федерального агентства по техническому регулированию и метрологии от 22.10.2019 №2498 «Государственная поверочная схема для средств измерений силы»
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
